ماژول شارژر باتری لیتیومی 1 آمپر TP4056 با رابط USB-C

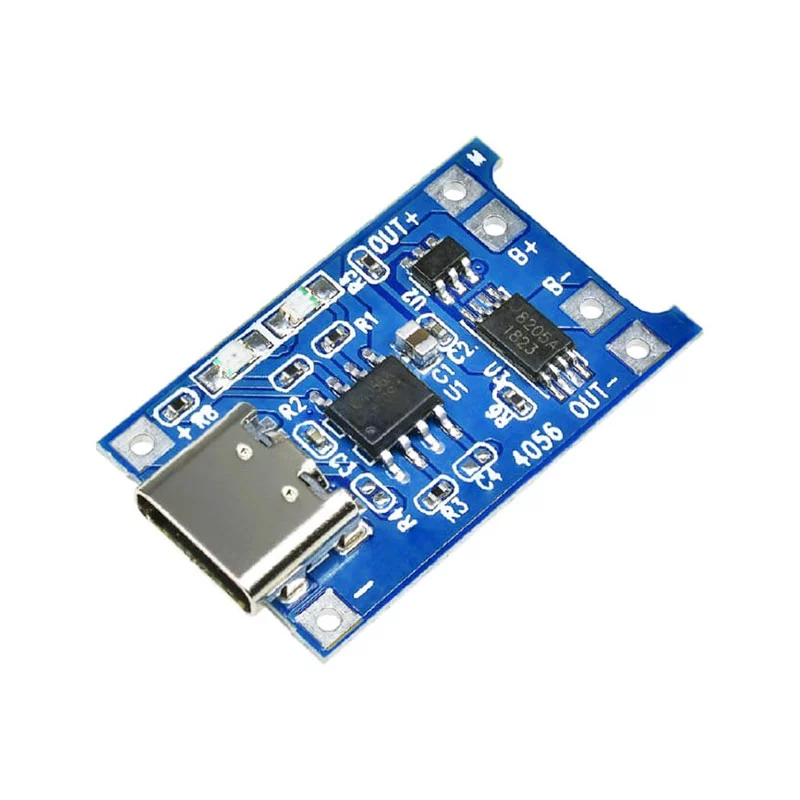

این ماژول شارژر باتری لیتیومی، یک ماژول الکترونیکی است که با استفاده از تراشه TP4056 و یک پورت USB Type C، می‌توان از آن جهت شارژ کردن باتری‌های لیتیومی و همچنین شارژ باتری‌های گوشی موبایل بهره برد. این ماژول حاوی دو نشانگر LED می‌باشد که برای نمایش وضعیت باتری، محافظت از شارژ و دشارژ باتری مورد استفاده قرار می گیرد. از دیگر ویژگی‌های این ماژول می‌توان به دقت بالا، عملکرد حفاظتی خوب از برد، کاهش خودکار جریان و جلوگیری از سوختگی و آسیب به تراشه اشاره نمود.

جهت استفاده از ماژول می توان پورت میکرو USB را به شارژر گوشی وصل نمود و قطب های باتری لیتیوم یون به مثبت و منفی B وصل شود.
اگر می خواهید از بارهای الکترونیکی قوی تری مثل لامپ، اسباب بازی، موبایل و … استفاده کنید، باید از پایه های OUT + و OUT- ماژول استفاده کنید تا در مقابل جریان بالا محافظت گردد.

توجه داشته باشید که آمپرمتر باید به ورودی 5 ولت متصل شود. برای افزایش طول عمر باتری باید جریان شارژ به اندازه 37 درصد ظرفیت باتری باشد. (برای مثال اگر یک باتری 1000 میلی آمپر بر ساعت دارید، باید جریان 400 میلی آمپر باشد) همچنین به منظور رسانایی بهتر سیم اتصالات نباید بیش از اندازه ضخیم باشند.
در صورتیکه ولتاژ ورودی بالاتر از 5 مثلا 5.2 ولت باشد، بهتر است جریان کمتر از 1000 میلی آمپر باشد.(رعایت این مساله باعث حفاظت از مدار می گردد و از سوختن آن جلوگیری می کند).

کاربردهای ماژول شارژر باتری لیتیومی 1 آمپر Tp4056 :

• تلفن های همراه
• PDA
• GPS
• دوربین های دیجیتال
• دستگاه های قابل حمل
• شارژر های USB
• bus-powered

مشخصات فنی ماژول شارژر باتری لیتیومی 1 آمپر Tp4056 :

• ولتاژ ورودی: 4.5-5.5 ولت DC
• ولتاژ شارژ کامل: 4.2 ولت DC
• جریان: 1 آمپری (قابل تنظیم)
• دقت شارژ: 1.5 درصد
• شارژ خطی ماژول
• نمایش LED: قرمز در حال شارژ و سبز نشان دهنده شارژ کامل
• درگاه ارتباطی: USB Type C
• دمای کاری: 10- تا 85+ درجه سانتی گراد
• اعمال پلاریته معکوس: غیر مجاز
• اندازه: 26×17 میلی متر

از این ماژول برای شارژ باتری های لیتیومی با ولتاژ 3.7 ولت و ولتاژ شارژ تا 4.2 ولت استفاده می شود،از مزیت مهم این ماژول نسبت به مدل تک چیپ،پروتکشن یا محافظت از شارژ و باتری می باشد که اصطلاحا به این سری از ماژول ها ،ماژول های شارز سه چیپ می گویند.

نکات لازم حین استفاده از شارژر باتری لیتیومی 18650

• بهتر است جریان شارژ 37 درصد ظرفیت باتری باشد. برای مثال، اگر می‌خواهید یک باتری 1000 میلی‌آمپر ساعتی را شارژ کنید، جریان روی 400 باشد، کافی است.
• سیم رابط و متصل شده به ماژول نباید بیش از حد ضخیم باشد.
• اطمینان حاصل کنید که درگاه ارتباطی سالم است.
• چنان‌چه ولتاژ ورودی زیاد باشد (مثلا 5.2 ولت)، جریان کمتر از 1000 میلی‌آمپر خواهد بود که طبیعی است. در واقع اینجا ویژگی کاهنده جریان شارژ فعالیت می‌کند تا مشکلی برای ماژول به وجود نیاید و باعث آسیب‌دیدگی آن نشود.
