module WiFi eps826601 12E

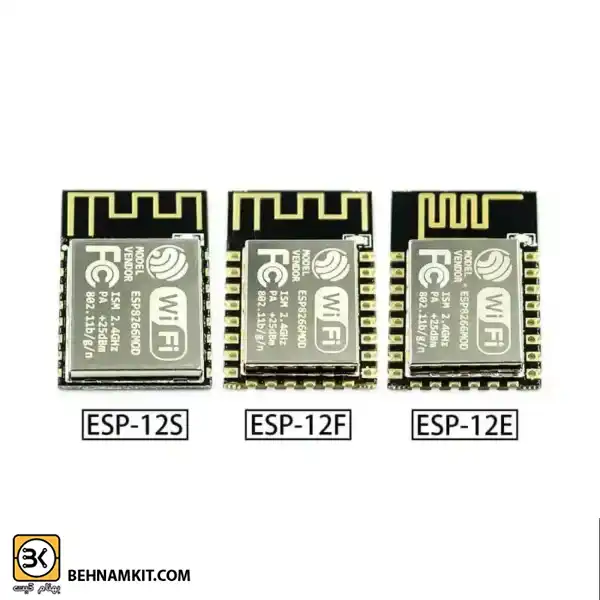

معرفی ماژول ESP8266-12E

ماژول ESP8266-12E یکی از مدل‌های پیشرفته‌تری از سری ESP8266 است که با قابلیت‌های بیشتر و قدرت پردازشی بالا، به یکی از محبوب‌ترین انتخاب‌ها برای پروژه‌های اینترنت اشیاء (IoT) تبدیل شده است. این ماژول به شما امکان می‌دهد که دستگاه‌های مختلف را از طریق شبکه WiFi به هم متصل کرده و داده‌ها را به صورت بی‌سیم ارسال و دریافت کنید.

ماژول ESP-12E که بر پایه‌ی چیپ ESP8266 ساخته شده، یک ماژول کوچک و قدرتمند برای برقراری ارتباطات بی‌سیم است و به ویژه در پروژه‌های اینترنت اشیا و سیستم‌های جاسازی‌شده کاربرد دارد. این ماژول مجهز به پردازنده‌ی قوی Tensilica L106 است و دارای قابلیت‌های Wi-Fi داخلی می‌باشد. همچنین، چندین پایه ورودی و خروجی (GPIO) در اختیار کاربران قرار می‌دهد که آن را برای طراحی دستگاه‌های هوشمند، اتوماسیون خانگی و انتقال اطلاعات بی‌سیم بسیار مناسب می‌سازد.

ماژول ESP-12E از پلتفرم‌های مختلفی مانند Arduino IDE، NodeMCU و دستورات AT پشتیبانی می‌کند که این امر کار با آن را برای توسعه‌دهندگان تسهیل می‌کند.

ویژگی‌های کلیدی ماژول ESP8266-12E

پشتیبانی از WiFi 802.11 b/g/n

ماژول ESP8266-12E از پروتکل WiFi 802.11 b/g/n پشتیبانی می‌کند، که امکان ارتباط بی‌سیم سریع و پایدار را فراهم می‌آورد. این ویژگی آن را برای اتصال به شبکه‌های خانگی، دستگاه‌های صنعتی و پروژه‌های اینترنت اشیاء مناسب می‌کند.

پردازنده قدرتمند و حافظه داخلی

این ماژول دارای پردازنده 32 بیتی است که قادر به پردازش اطلاعات به‌طور سریع و کارآمد می‌باشد. همچنین دارای 4 مگابایت حافظه فلش داخلی است که برای ذخیره داده‌ها و برنامه‌های کاربردی مناسب است.

کاربردهای ماژول ESP8266-12E

اینترنت اشیاء (IoT)

ماژول ESP8266-12E در بسیاری از پروژه‌های IoT استفاده می‌شود. به عنوان مثال، می‌توان از آن برای اتصال دستگاه‌ها به اینترنت و برقراری ارتباط بین سنسورها و سرورهای ابری استفاده کرد.

سیستم‌های هوشمند خانگی

این ماژول برای ایجاد سیستم‌های هوشمند خانگی که از راه دور قابل کنترل هستند، به کار می‌رود. مانند کنترل روشنایی، تهویه مطبوع، و قفل‌های هوشمند.

اتصال به سرورهای ابری

با استفاده از این ماژول می‌توان دستگاه‌های مختلف را به سرورهای ابری متصل کرد و داده‌ها را برای ذخیره‌سازی یا پردازش بیشتر ارسال کرد.

اجزای ماژول ESP8266-12E

پین‌های GPIO

ماژول ESP8266-12E دارای 16 پین GPIO است که به شما این امکان را می‌دهد که سنسورها و دستگاه‌های مختلف را به آن متصل کنید.

ماژول WiFi داخلی

این ماژول دارای چیپ WiFi داخلی است که از قابلیت‌های 2.4GHz بهره‌مند است و می‌تواند به شبکه‌های بی‌سیم متصل شود.

پورت سریال برای ارتباط با میکروکنترلرها

ماژول ESP8266-12E دارای پورت سریال است که می‌توان آن را به راحتی به میکروکنترلرهای مختلف مانند Arduino متصل کرد و داده‌ها را به صورت بی‌سیم ارسال کرد.

نحوه راه‌اندازی ماژول ESP8266-12E

اتصال به منبع تغذیه مناسب

ماژول ESP8266-12E به ولتاژ 3.3 ولت نیاز دارد و باید از یک منبع تغذیه با جریان کافی (حداقل 500 میلی‌آمپر) استفاده شود تا از نوسانات ولتاژ جلوگیری شود.

اتصال به Arduino یا میکروکنترلر

1. پین RX ماژول به پین TX Arduino متصل شود.
2. پین TX ماژول به پین RX Arduino متصل شود.
3. GND و VCC ماژول به منبع تغذیه 3.3 ولت متصل شوند.

نحوه برنامه‌نویسی ماژول ESP8266-12E

با استفاده از Arduino IDE

برای برنامه‌نویسی ماژول ESP8266-12E با استفاده از Arduino IDE، ابتدا باید کتابخانه‌های لازم را نصب کنید. سپس می‌توانید از کد زیر برای اتصال به WiFi استفاده کنید:

#include <ESP8266WiFi.h>

const char* ssid = "Your_SSID";
const char* password = "Your_PASSWORD";

void setup() {
  Serial.begin(115200);
  WiFi.begin(ssid, password);
  while (WiFi.status() != WL_CONNECTED) {
    delay(1000);
    Serial.println("Connecting to WiFi...");
  }
  Serial.println("Connected to WiFi");
}

void loop() {
  // Your code here
}

استفاده از دستورات AT

برای استفاده از دستورات AT، کافی است که ماژول را از طریق پورت سریال به سیستم متصل کرده و دستورات مختلف را برای اتصال به WiFi و انجام کارهای مختلف ارسال کنید.

مزایا و معایب ماژول ESP8266-12E

مزایا

• پشتیبانی از شبکه WiFi 802.11 b/g/n
• پردازنده سریع و حافظه داخلی بالا
• قابلیت استفاده در پروژه‌های IoT و سیستم‌های هوشمند خانگی

معایب

• محدودیت در تعداد پین‌های GPIO
• نیاز به منبع تغذیه 3.3 ولت
• حساسیت به ولتاژ تغذیه

موارد استفاده در پروژه‌های مختلف

• سیستم‌های نظارت از راه دور
• ردیاب‌های GPS
• دستگاه‌های کنترل هوشمند
• ایستگاه‌های هواشناسی

چالش‌ها و راه‌حل‌ها

مشکل در اتصال به شبکه WiFi

اگر ماژول به شبکه متصل نمی‌شود، مطمئن شوید که SSID و رمز عبور به درستی وارد شده‌اند و سیگنال WiFi قوی است.

مشکل تغذیه

برای جلوگیری از مشکلات تغذیه، از منبع تغذیه با ولتاژ و جریان مناسب استفاده کنید.

نتیجه‌گیری

ماژول ESP8266-12E یکی از بهترین گزینه‌ها برای پروژه‌های اینترنت اشیاء (IoT) است و با ویژگی‌های عالی مانند پشتیبانی از WiFi 802.11 b/g/n و پردازنده قدرتمند، به شما این امکان را می‌دهد که دستگاه‌ها را به راحتی به شبکه‌های بی‌سیم متصل کنید. این ماژول برای کاربردهای متنوع از جمله سیستم‌های هوشمند خانگی و پروژه‌های نظارتی بسیار مناسب است.

پرسش‌های متداول (FAQs)

1. آیا ماژول ESP8266-12E به شبکه‌های 5GHz متصل می‌شود؟

خیر، این ماژول فقط از شبکه‌های 2.4GHz پشتیبانی می‌کند.

2. آیا می‌توان این ماژول را بدون استفاده از Arduino برنامه‌ریزی کرد؟

بله، شما می‌توانید این ماژول را به طور مستقیم با استفاده از دستورات

▎مشخصات فنی ماژول ESP-12E

• پردازنده: Tensilica L106 32-bit با سرعت 80 تا 160 مگاهرتز
• حافظه فلش: 4 مگابایت
• حافظه RAM: 50 کیلوبایت
• رابط Wi-Fi: استاندارد IEEE 802.11 b/g/n
• ولتاژ کاری: بین 3.0 تا 3.6 ولت
• پروتکل‌های پشتیبانی‌شده: TCP/IP، UDP، HTTP، MQTT
• تعداد پایه‌های GPIO: 11 عدد
• ابعاد: 24×16 میلی‌متر
• درگاه I2S: موجود است
• پشتیبانی از ارتباطات سریال: شامل UART، SPI، I2C
• روش‌های برنامه‌نویسی: سازگاری با Arduino IDE و دستورات AT

این ویژگی‌ها موجب می‌شود که ماژول ESP-12E انتخابی مناسب برای پروژه‌های مختلف باشد.
