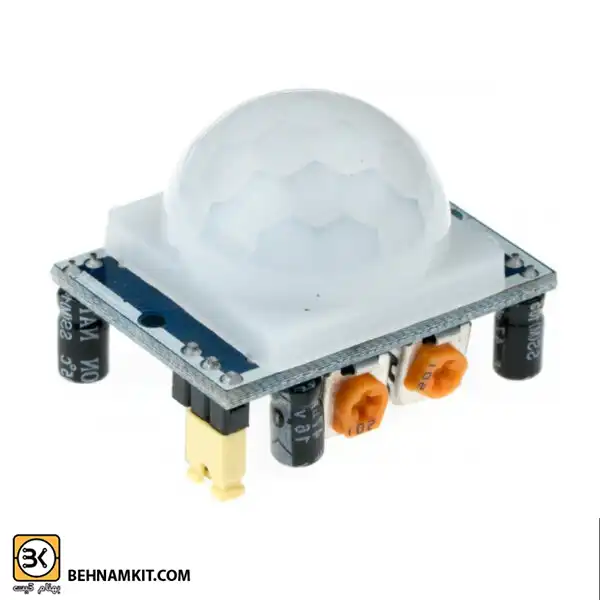

ماژول PIR 501 حساس به انسان

1,800,000 ریال

این ماژول PIR از حسگر مادون قرمز LHI778 و IC BISS0001 برای کنترل تشخیص حرکت استفاده می کند. از ویژگی های این ماژول می توان به تنظیم حساسیت برای محدوده تشخیص حرکت از 3 متر تا 7 متر، و تنظیمات تاخیر زمانی اشاره کرد . این محصول می تواند با یک ماژول رله حتی بدون یک میکروکنترلر کار کند، با این حال اگر می خواهید غیر از روشن کردن یک دستگاه، قابلیت های بیشتری را اضافه کنید ، به یک میکروکنترلر نیاز خواهید داشت.

ولتاژ	5 تا 20 ولت
فاصله	تا 7 متر می تواند تشخیص دهد
بازه دمای کاری	منفی 15 تا مثبت 70 درجه سانتی‌گراد
حداکثر جریان مصرفی	65 میلی‌آمپر

موجود در انبار

0 نفر در حال مشاهده این محصول هستند!

شناسه محصول: 960315012 دسته: ماژول

توضیحات
نظرات (0)

توضیحات

معرفی ماژول PIR با حسگر مادون قرمز LHI778 و IC BISS0001

ماژول PIR یکی از ابزارهای محبوب برای تشخیص حرکت است که از حسگر مادون قرمز LHI778 و IC BISS0001 بهره می‌برد. این ماژول برای کنترل تشخیص حرکت طراحی شده و به دلیل انعطاف‌پذیری بالا، در کاربردهای متنوعی استفاده می‌شود.

ویژگی‌های اصلی ماژول PIR

تنظیم حساسیت تشخیص حرکت:
ماژول امکان تنظیم حساسیت برای محدوده تشخیص حرکت از 3 متر تا 7 متر را فراهم می‌کند. این ویژگی به شما اجازه می‌دهد تا سطح حساسیت را متناسب با نیازهای پروژه خود تنظیم کنید.
تنظیمات تاخیر زمانی:
قابلیت تنظیم مدت زمان واکنش به حرکت یکی دیگر از ویژگی‌های مهم این ماژول است. این تنظیمات به شما کمک می‌کند تا مدت زمان فعال بودن ماژول پس از تشخیص حرکت را مدیریت کنید.
قابلیت کارکرد مستقل با ماژول رله:
این ماژول می‌تواند به‌صورت مستقل و بدون نیاز به یک میکروکنترلر، تنها با استفاده از یک ماژول رله کار کند. این موضوع، آن را به انتخابی ایده‌آل برای پروژه‌های ساده مانند روشن و خاموش کردن دستگاه‌ها تبدیل می‌کند.

استفاده با میکروکنترلر برای قابلیت‌های پیشرفته‌تر

اگر هدف شما تنها روشن یا خاموش کردن یک دستگاه نیست و می‌خواهید قابلیت‌های بیشتری مانند شمارش حرکات، ترکیب با سنسورهای دیگر، یا ارسال داده به دستگاه‌های دیگر را اضافه کنید، به یک میکروکنترلر نیاز خواهید داشت. بردهای Arduino و Raspberry Pi گزینه‌های مناسبی برای این منظور هستند.

کاربردهای ماژول PIR

سیستم‌های روشنایی هوشمند:
می‌توانید از این ماژول برای روشن کردن خودکار چراغ‌ها در هنگام ورود به یک فضا استفاده کنید.
سیستم‌های امنیتی:
به‌عنوان بخشی از سیستم‌های هشدار برای تشخیص حرکت و ورود غیرمجاز.
پروژه‌های رباتیک:
برای شناسایی موانع یا افراد در مسیر حرکت ربات.

مشخصات این ماژول شامل:

ولتاژ: ۵ تا ۲۰ ولت

مصرف انرژی: ۶۵ میلی‌آمپر

خروجی: TTL (منطقی) ۰ تا ۳.۳ ولت

زمان قفل: ۰.۲ ثانیه

روش‌های فعال‌سازی: ماشه فعال (H) و غیرفعال (L)

محدوده حسگری: حداکثر ۷ متر و زاویه کمتر از ۱۲۰ درجه

دما: از -۱۵ تا +۷۰ درجه سانتی‌گراد

ابعاد لنزها: قطر ۲۳ میلی‌متر
ولتاژ کاری : ۵ ولت
محدوده تشخیص حرکت: از ۳ متر تا ۷ متر

در دنیای آردوینو، متن باز بودن این پلتفرم فرصتی را فراهم کرده که هر فردی در هر نقطه از جهان بتواند مدارهای مکمل به نام شیلدها را برای انجام وظایف خاص طراحی کند. این ویژگی منحصر به فرد باعث شده تا برای هر ماژول، سنسور یا قطعه‌ای که قصد اتصال به آردوینو دارید، کتابخانه‌های رایگان و مثال‌های متعددی در دسترس باشد.

سنسور PIR چیست :

سنسورهای PIR یا Passive Infra-Red برای تشخیص حرکت بر مبنای نور مادون قرمز ناشی از گرمای موجود در محیط کاربرد دارند. از همین رو استفاده از این سنسور ها در سیستم های امنیتی برای تشخیص حرکت انسان و یا ورود های غیر مجاز بسیار رایج می باشد. راه اندازی اولیه و کالیبره شدن این سنسورها چیزی در حدود 10 تا 60 ثانیه به طول می انجامد و در طی این مدت برای تنظیم دقیق نباید در شعاع دید آنها حرکتی انجام پذیرد.

ماژول حرکت بدن HC-SR501 ترکیبی از تراشه BISS0001 و سنسور HC-SR501 PIR می باشد. این ماژول برای تشخیص ورود یا خروج افراد به اتاق و به طور کلی تشخیص حرکت گزینه ی بسیار مناسبی است. این سنسور دارای مزایای زیادی مانند توان مصرفی کم، دامنه دید زیاد و کاربرد آسان است.

ماژول حرکت بدن HC-SR501 دارای سه پایه تغذیه، زمین و خروجی دیجیتال است. وجود رگولاتور ولتاژ بر روی برد امکان اتصال پایه تغذیه به هر مقدار از 4.5 تا 20 ولت را میدهد. اما معمولا برای تغذیه سنسور از ولتاژ 5 ولت استفاده میشود. از کاربردهای ماژول میتوان به کنترل روشنایی، کنترل درهای اتوماتیک و صدا اشاره کرد.

سنسور HC-SR501 به راحتی به آردوینو یا هر میکروکنترلر دیگری متصل می‌شود و همچنین قابلیت کار به عنوان یک حسگر حرکت مستقل را نیز دارد.

نتیجه‌گیری

ماژول PIR با حسگر LHI778 و IC BISS0001 به دلیل ویژگی‌های تنظیم‌پذیر و انعطاف‌پذیری بالا، یکی از بهترین انتخاب‌ها برای پروژه‌های تشخیص حرکت است. چه به دنبال یک سیستم ساده و مستقل باشید و چه بخواهید قابلیت‌های پیشرفته‌تری اضافه کنید، این ماژول می‌تواند نیازهای شما را برآورده کند.

اگر سوال یا نیاز به اطلاعات بیشتری دارید، اطلاع دهید!

ماژول HC-SR501 به فناوری مادون قرمز مجهز است و به عنوان یک سنسور کنترل خودکار با حساسیت و قابلیت اطمینان بالا شناخته می‌شود. این ماژول با ولتاژ عملیاتی بسیار پایین طراحی شده و به‌طور گسترده‌ای در تجهیزات الکتریکی برای سنجش خودکار، به ویژه در محصولات کنترل‌شده با باتری، مورد استفاده قرار می‌گیرد. از جمله کاربردهای این سنسور، می‌توان به اندازه‌گیری نور در فضاهایی مانند اتاق‌ها، حمام‌ها، زیرزمین‌ها و انبارها اشاره کرد تا بر اساس آن دستگاه‌هایی نظیر تهویه‌ هوا یا زنگ خطر در شرایط خاص فعال شوند.
