module WiFi ESP8266 12F

ماژول وای‌فای ESP8266 مدل 12F

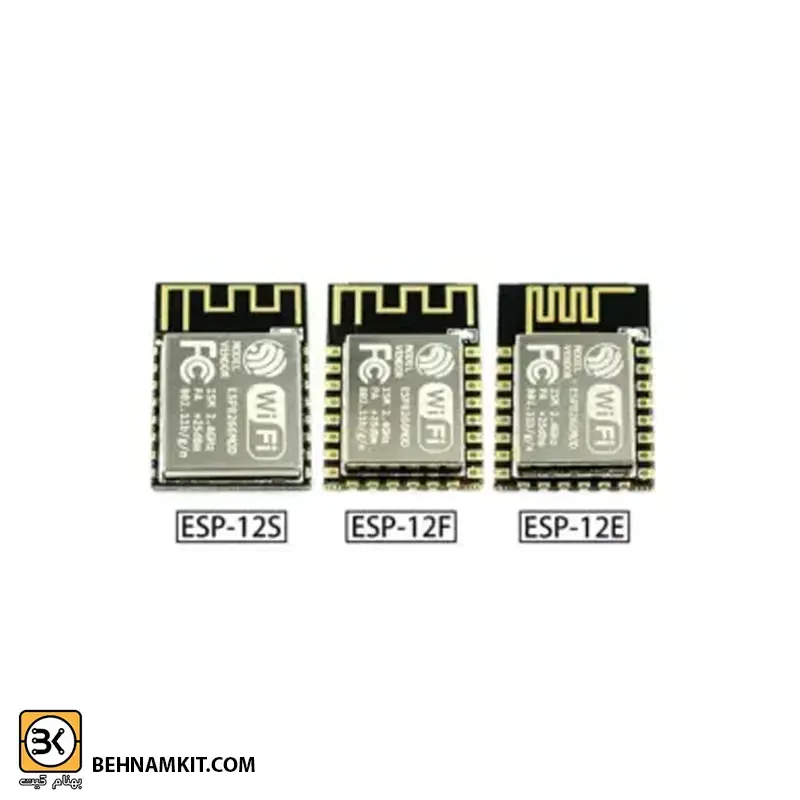

ماژول وای‌فای ESP8266 مدل 12F یک ماژول فرستنده و گیرنده بی‌سیم با طراحی فشرده و عملکرد بالا است که به طور خاص برای پروژه‌های اینترنت اشیا (IoT) و سایر کاربردهای الکترونیکی توسعه یافته است. این ماژول در مقایسه با مدل ESP8266-12E، دارای برد چهار لایه است که به بهبود عملکرد آنتن و افزایش دامنه آنتن‌دهی تا 50 درصد کمک می‌کند.

▎مشخصات فنی ماژول وای‌فای ESP8266 مدل 12F

• ولتاژ ورودی: 3 تا 3.6 ولت DC
• دمای کاری: از -40 تا +125 درجه سانتی‌گراد
• وزن: 1.72 گرم
• ابعاد: 24x16x3 میلی‌متر
• فرکانس: حداکثر 2484 مگاهرتز
• جریان مصرفی: 80 میلی‌آمپر
• امپدانس: 50 اهم
• حافظه فلش: 4 مگابایت
• استاندارد شبکه: 802.11 b/g/n
• استانداردهای ایمنی: FCC / CE / TELEC
• حالت‌های پشتیبانی‌شده: STA/AP/STA
• پشتیبانی از دستورات AT
• رابط‌های ارتباطی: UART / GPIO
• پشتیبانی از شبکه هوشمند: Smart Link
• پردازنده: 32 بیتی
• سازگاری با آردوینو: قابلیت راه‌اندازی از طریق برد آردوینو
• سازگاری با مدل 12E

▎ویژگی‌های کلیدی ماژول وای‌فای ESP8266 مدل 12F

• وای‌فای یکپارچه: فراهم کردن ارتباط بی‌سیم برای انواع کاربردها، از جمله پروژه‌های IoT و سیستم‌های کنترل از راه دور.
• طراحی جمع و جور: ابعاد کوچک برای ادغام آسان در پروژه‌هایی با فضای محدود.
• تنوع اتصالات: پشتیبانی از رابط‌های UART، SPI و I2C با قابلیت‌های PWM و ADC.
• سازگاری با IDE آردوینو: تسهیل فرآیند توسعه و برنامه‌نویسی.
• پین‌های GPIO: پین‌های چندمنظوره برای اتصال به سنسورها و عملگرها با قابلیت‌های ورودی/خروجی دیجیتال، ورودی آنالوگ و PWM.

▎کاربردهای ماژول وای‌فای ESP8266 مدل 12F

• ساخت دستگاه‌های IoT: مناسب برای پروژه‌های اینترنت اشیا.
• کنترل بی‌سیم سیستم‌ها: امکان کنترل انواع سیستم‌ها به صورت بی‌سیم.
• مانیتورینگ سنسورها و ماژول‌ها: ارتباط بی‌سیم برای دریافت داده‌ها از سنسورها.

▎پین‌اوت ماژول وای‌فای ESP8266 مدل 12F

• VCC: منبع تغذیه 3.3 ولت
• GND: زمین
• RST: راه‌اندازی مجدد ماژول
• EN: فعال‌سازی تراشه
• FLASH: بوت به حالت فلش
• پین‌های GPIO: 17 پین چندمنظوره

▎نکات ایمنی

• عملکرد در محدوده ولتاژ مشخص: ماژول را در محدوده ولتاژ توصیه شده (3.3 ولت) استفاده کنید تا از آسیب دیدن آن جلوگیری شود.
• استفاده از مبدل‌های سطح: هنگام ارتباط با اجزا یا دستگاه‌هایی که نیاز به ولتاژ متفاوت دارند، از مبدل‌های سطح مناسب استفاده کنید.
• احتیاط در نگهداری: ماژول و اجزا را با احتیاط نگه‌داری کنید تا از آسیب ناشی از تخلیه الکتریکی و آسیب فیزیکی جلوگیری شود.

با توجه به این ویژگی‌ها، ماژول ESP8266 مدل 12F گزینه‌ای عالی برای توسعه‌دهندگان و مهندسانی است که به دنبال ایجاد دستگاه‌های هوشمند و متصل هستند.

درباره ماژول وای فای مدل ESP8266-12F با خروجی سریال

ماژول ESP8266-12E وای‌فای با خروجی سریال دارای مصرف انرژی کم می‌باشد. این ماژول از UART پشتیبانی می‌کند که به ویژه برای دستگاه‌های تلفن همراه و برنامه‌های کاربردی اینترنت اشیا (IOT) طراحی شده است. کاربر با این دستگاه و بدون نیاز به نصب آنتن خارجی می‌تواند به شبکه بی سیم وای‌فای، اینترنت یا ارتباطات اینترانت متصل شود.

دیتاشیت ماژول وای فای esp826601 12f
