ماژول گیرنده بلوتوثی M18 یا HW425

ماژول گیرنده بلوتوثی M18

Module Bluetooth 4.2 M18

ماژول بلوتوث صوتی وایرلس M18 یک ماژول صوتی با طراحی بلوتوث کم مصرف است که از جدیدترین انتقال بلوتوث 4.2 ، پخش صوت استریو بدون تلفات و انتقال بی سیم بلوتوث پشتیبانی می کند.

بلوتوث استریو M18 با داشتن دو خروجی به صورت خروجی چپ و راست، با ولتاژ 3.7 ولت تا 5 ولت کار می کند و با تکنولوژی دیکدینگ از فرمت های صوتی پشتیبانی می کند.

بلوتوث نوعی از پروتکل ارتباطی است. این پروتکل در باند فرکانسی 2.4 گیگاهرتز کار می‌کند. بلوتوث توسط تراشه مخصوص در دوطرف فرستنده و گیرنده ارسال و دریافت می‌شود. از ویژگی‌های ماژول بلوتوث Bluetooth که باعث فراگیر شدن آن شده است؛ سادگی کار با آن است.
بلوتوث نوعی ارتباط رادیویی با برد کوتاه است و ماژول صوتی M18 به طور گسترده ای در انواع گیرنده های صوتی بلوتوث، انواع اصلاحات صوتی DIY استفاده می شود و در محیط باز ، فاصله اتصال بلوتوث می تواند تا 20 متر باشد.

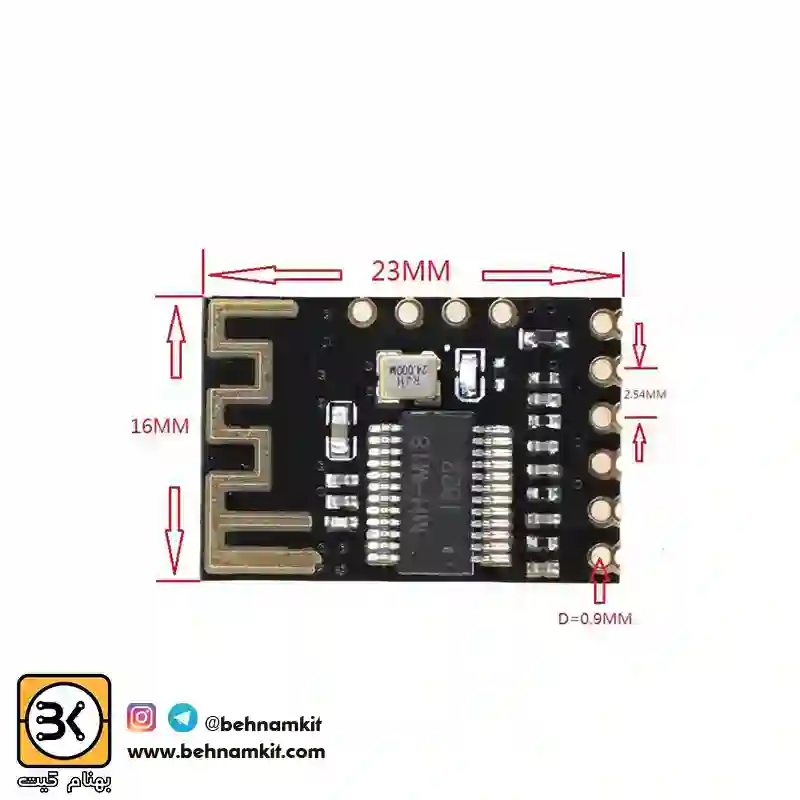

مشخصات فنی و ویژگی های کلی ماژول گیرنده بلوتوثی M18 گیرنده  ورژن 4.2

• قابلیت پخش صدا استریو
• دارای بلوتوث با ورژن 4.2
• دارای کلیدجهت MUTE سازی صدا
• دارای ولتاژ تغذیه 3.7 الی 5 ولت
•  قابلیت پخش فایل های صوتی تلفن های همراه
• دارای پایه تعبیه شده روی برد جهت کنترل پخش آهنگ
• قابلیت راه اندازی و کار از طریق

• پشتیبانی از WAV/WMA/FLAC/APE/MP3 lossless decoding
• نام بلوتوث MH-M18

کاربردهای ماژول بلوتوث صوت M18 گیرنده  ورژن 4.2

• طراحی و پیاده سازی بلندگوهای بی سیم
•  طراحی و پیاده سازی ضبط های بلوتوثی خودرو
• طراحی و پیاده سازی سیستم های پخش صوت بلوتوثی

الزامات و نکات فنی در راه اندازی ماژول بلوتوث صوت M18 گیرنده  ورژن 4.2

1- ماژول بلوتوث با کد تجاری m18 مناسب برای اسپیکر و اسپیکر مخصوص خودرو است. ولتاژ کاری ماژول به صورت پیشفرض 5 ولت است. در صورتیکه بخواهید از تغذیه 3.7 باتری لیتیومی استفاده کنید، بایستی دیود قرار گرفته شده برای بر روی ماژول را با یک مقاومت 0 اهم جایگزین کنید و یا دو قسمت پد را اتصال کوتاه کنید.

2- پس از نصب ماژول برای اتصال به مویابل نام بلوتوث  یکی از نامها MH-M18/MH-M28/MH-M38 خواهد بود و پس از برقراری اتصال موزیک پخش خواهد شد.

3- برای برقراری اتصالات جهت راه اندازی این ماژول، شماتیک زیر را در نظر داشته باشید.

4- جهت راه اندازی این ماژول نمی توان به صورت مستقیم به آن بلندگو متصل کرد، برای این مورد نیاز به آمپلی فایر یا دستگاه ضبط خواهید داشت. جهت مشاهده انواع آمپلی فایر ها، می توانید روی این لینک کلیک کنید.

آموزش تبدیل ضبط صوت قدیمی به مدل بلوتوثی Bluetooth در منزل

برای اتصال برد به ضبط صوت کافیست که خروجی های L و R را به ورودی های AUX  و سیم منفی تغذیه ماژول را به بدنه فیش AUX متصل نمایید.

در صورتی که در دستگاه شما ولتاژ 3.7 الی 5 ولت نبود می توانید از کاهتده ولتاژ کد 1021 استفاده نمایید.
