ماژول محافظ شارژ باتری لیتیومی 4 سل 20A

ماژول محافظ شارژ باتری لیتیومی 4 سل 20A

·4Series lithium iron phosphate rechargeable battery pack

کاربرد این ماژول، جلوگیری از شارژ و دشارژ بیش از حد باتری لیتیومی (لیتیوم یون، لیتیوم پلیمر) است. باتری های لیتیومی نسبت به شارژ و دشارژ بیش از حد حساس هستند و در صورت وقوع هر کدام از این دو حالت، آسیب دیده و عمرشان کم خواهد شد. در مواردی حتی می‌توانند خطر آفرین باشند که اهمیت استفاده از ماژول مدیریت باتری یا BMS (battery management system) را نشان می‌دهد. این ماژول با رسیدن ولتاژ سلول ها به 100 درصد در هنگام شارژ، و یا رسیدن ولتاژ سلول ها به 0 درصد در هنگام دشارژ، اتصال باتری به ورودی-خروجی را قطع خواهد کرد. BMS ها محافظت هایی مانند قطع جریان در هنگام اتصال کوتاه را نیز ارائه می‌دهند. محصول فوق، برای سری کردن 4 سلول لیتیومی مناسب می‌باشد و حداکثر جریان شارژ و دشارژ آن، 20 آمپر است. برای شارژ باتری لیتیومی 4 سل، به ولتاژ بین 16.8 الی 17 ولت نیاز دارید. دقت کنید که این ماژول، محدودیتی روی جریان شارژ اعمال نمی‌کند (غیر از ماکزیمم 8 آمپر که همواره باید رعایت شود)، در نتیجه برای شارژ صحیح باتری، به یک ماژول جداگانه که قابلیت محدود کردن جریان را داشته باشد نیز نیاز دارید. جریان مناسب برای شارژ، با توجه به نوع و مدل و تعداد باتری های شما تعیین می‌شود. به صورت معمول 0.5C در نظر گرفته می‌شود.

ماژول های BMS یا Battery Management System برای حفاظت و کنترل شارژ و دشارژ باتری های Lithium-Ion/Polymer مورد استفاده قرار میگیرند. این ماژول ها معمولا بر اساس میزان جریان دهی و تعداد سلول باتری که پشتیبانی میکنند دسته بندی میشوند.

مقادیر ولتاژها و جریان ها در جدول زیر ممکن است کمی خطا داشته باشند.

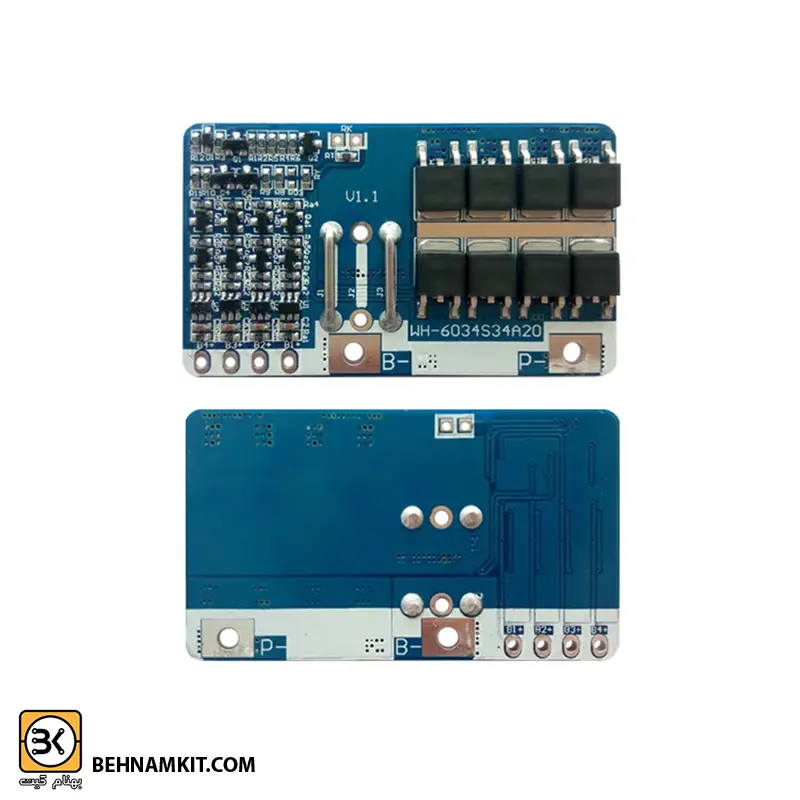

·Product model：WH-6034S34A20

·Charging voltage：14.4V

·Continuous current：20A

·Charging current：20A（proposal15Awithin）

·Overcurrent detection current：100A±10A

·Overcharge detection voltage：3.75V±0.025V

·Overcharge recovery voltage：3.6V±0.025V

·Over discharge detection voltage：2.1V±0.05V

·Over discharge recovery voltage：2.3V±0.05V

·Main circuit conduction internal resistance：≤2.5mR

·Single section self power consumption current：≤8uA

·Short circuit protection：Unload，Automatic recovery

·working temperature ：-20°C-+85°C

·Storage temperature：-40°C-+125°C

·size：60*34*4MM
