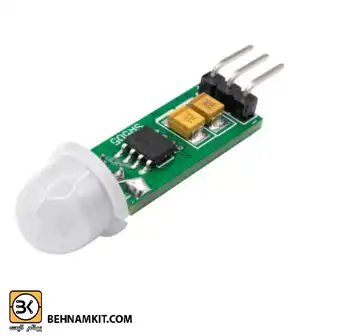

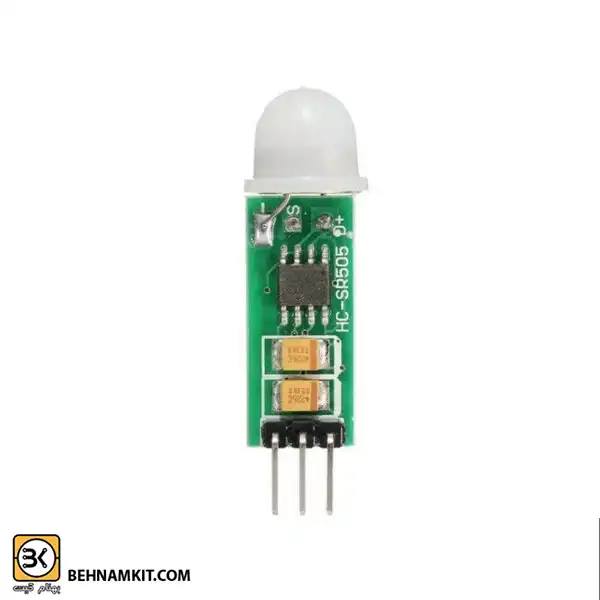

ماژول سنسور تشخیص حرکت مادون قرمز HC-SR505 مینی PIR مبتنی بر فناوری مادون قرمز است. این دستگاه به طور خودکار محصولات را با حساسیت زیاد، قابلیت اطمینان بالا، اندازه فوق العاده کوچک و حالت کارکرد ولتاژ فوق العاده کم کنترل می کند.
از این ماژول به طور گسترده ای ا در تشخیص خودکار تجهیزات الکتریکی متنوع، به ویژه محصولات کنترلی خودکار که ازباتری تغذیه می شوند استفاده می شود.

ماژول PIR HC-SR501 از حسگر مادون قرمز LHI778 و IC BISS0001 برای تشخیص حرکت استفاده می‌کند و امکاناتی نظیر تنظیم حساسیت برای محدوده تشخیص بین ۳ تا ۷ متر و همچنین قابلیت تنظیم زمان تأخیر را داراست. این ماژول می‌تواند به‌طور مستقل با یک ماژول رله کار کند و نیازی به میکروکنترلر ندارد. اما اگر بخواهید قابلیت‌های بیشتری را به سیستم اضافه کنید، استفاده از میکروکنترلر ضروری است.

کاربردهای ماژول سنسور تشخیص حرکت مادون قرمز مینی PIR  مادون قرمز HC-SR505:

• لامپ های القایی بدنه
• سنسور بدنه ی اسباب بازی ها
• محصولات حفاظتی
• کنترل و اتوماسیون صنعتی
• تشخیص خودکار تجهیزات الکتریکی
• کنترل خودکار که از باتری تغذیه می شوند

ویژگی های ماژول سنسور تشخیص حرکت مادون قرمز HC-SR505 مینی PIR :

• مصرف توان پایین
• تراز خروجی: بالا 3.3 ولت/ پایین صفر ولت
• تحریک: تحریک تکرارشونده (پیش فرض)
• القای خودکار: به محض ورود به محدوده تشخیص خروجی روشن می شود .
•  اندازه فوق العاده کوچک
• تحریک تکرار شونده: خروجی سنسور فعال  است ، دوره تأخیر، اگر فعالیت انسانی در محدوده حسگر آن باشد ، خروجی فعال خواهد ماند تا زمانی که افراد پس از تاخیر قابل تغییر، از محل خارج شوند (ماژول سنسور خودکار گسترش یافته، بدن انسان را پس از هر فعالیت با یک دوره تأخیر تشخیص می دهد و آخرین بار یک رویداد نقطه شروع زمان تاخیر است).
• دامنه ولتاژ کاری گسترده: ولتاژ کاری پیش فرض DC4.5V-20V.
• مصرف برق بسیار ناچیز: جریان در حالت خاموش <50 میکرو آمپر، به ویژه برای محصولات کنترلی اتوماتیک که از باتری تغذیه میشوند
• سیگنال زیاد خروجی: اتصال آسان به تمام انواع مدارها

مشخصات فنی:

• ولتاژ کاری: ۵ ولت
• محدوده تشخیص حرکت: ۳ تا ۷ متر

کاربردها:

این سنسور حرکتی معمولاً در پروژه‌های مختلف الکترونیکی و رباتیک مورد استفاده قرار می‌گیرد. می‌توان از آن در سیستم‌های امنیتی، دزدگیرها، روشن کردن چراغ‌ها در ساختمان‌های اداری و مسکونی، پارکینگ‌ها، و همچنین درب‌های هوشمند و نورپردازی هوشمند استفاده کرد.

نکات نصب:

ماژول‌های تشخیص حرکت مانند HC-SR501 در پروژه‌های الکترونیکی و رباتیک کاربرد دارند. به عنوان مثال، می‌توان از آن برای اتوماتیک کردن درب پارکینگ، دزدگیرهای خانگی، یا روشن کردن چراغ‌ها در راه‌پله‌ها استفاده کرد. زمان کانفیگ این ماژول تقریباً یک دقیقه پس از نصب است و برای کالیبره کردن آن، باید حداقل یک دقیقه پس از اعمال ولتاژ از ایجاد هرگونه حرکت جلوگیری شود.

این سنسور نیازی به جامپر زدن ندارد و برای تغییر زمان سنجش مجدد و حساسیت فاصله، باید از پتانسیومترهای موجود روی برد استفاده کرد. همچنین خروجی این ماژول به صورت پالس است و باید پایه وسط آن به پین میکروکنترلر یا یک مدار اشمیت تریگر متصل شود.

نکته مهم این است که این ماژول به تنهایی نمی‌تواند پایه‌های رله را تحریک کند و برای راه‌اندازی آن نیاز به یک مدار مکمل یا برد آردوینو دارید. دو حالت autoreset و noreset در زمان استفاده از میکروکنترلر وجود دارد که برای تبدیل حالت خودکار به دستی برای فرمان‌گیری مجدد سنسور کاربرد دارد.
