برد مینی آرم STM32F103C8T6

خانواده STM32 از سری میکروکنترلرهای 32 بیتی مبتنی بر پردازنده ARM Cortex می باشد که با هدف ایجاد معنای جدیدی از آزادی عملکرد برای کاربران میکروکنترلرها ایجاد گشته است. در این خانواده از میکروکنترلرها تلفیقی از کارایی بالا، عملکرد همزمان، پردازش سیگنال های دیجیتال و کاربردهای کم توان در بالاترین سطح کیفی و با حفظ یکپارچگی کامل و سهولت توسعه، ارائه می گردد.از جمله امکانات مهم میکرکنترلر STM32F103C8T6 ، هسته Cortex M3 با سرعت 72MHZ، اینترفیس موازی ، ADC 12 بیتی و دارا بودن اینترفیس های متنوعی از جمله USB، Can، I2C، USART، SDIO و … می باشد.

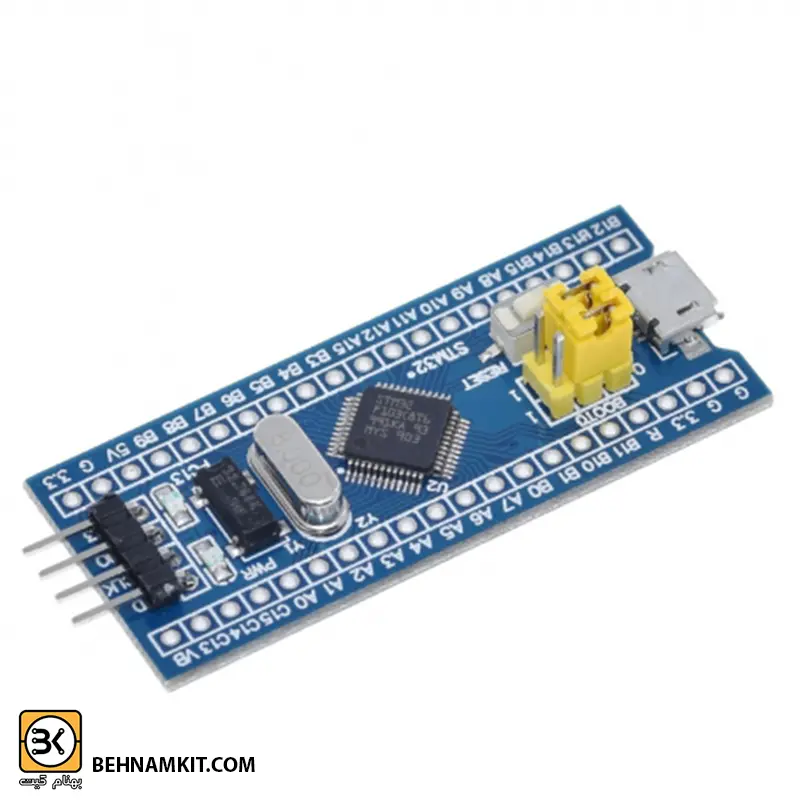

هدر برد STM32F103C8T6، که به عنوان بلوپیل شناخته می‌شود، یک برد توسعه کوچک و ارزان قیمت است که از میکروکنترلر STM32F103C8 با معماری ARM Cortex-M3 بهره می‌برد. این برد امکانات متعددی برای توسعه و آزمایش پروژه‌های الکترونیکی فراهم می‌کند و ویژگی‌های اصلی آن عبارتند از:

1. پردازشگر قدرتمند: فرکانس 72 مگاهرتز و عملکرد بهتر نسبت به میکروکنترلرهای معمولی.
2. حافظه: 64KB حافظه فلش و 20KB RAM برای ذخیره‌سازی برنامه‌ها و داده‌ها.
3. پورت‌های I/O: پورت‌های دیجیتال و آنالوگ برای اتصال به سنسورها و دستگاه‌ها.
4. اتصالات: USB، USART، SPI و I2C برای ارتباط با دیگر دستگاه‌ها.
5. کامیونیتی قوی: جامعه فعال توسعه‌دهندگان با منابع آموزشی و کتابخانه‌های متنوع.
6. کاربردهای گسترده: مناسب برای پروژه‌های رباتیک، کنترل‌های صنعتی، سیستم‌های هوش مصنوعی و دیگر زمینه‌ها.

بلوپیل به عنوان یک ابزار مفید برای آموزش و توسعه پروژه‌های الکترونیکی، امکانات مناسبی را برای توسعه‌دهندگان فراهم می‌کند.

استفاده از ماژول‌های الکترونیک مزایای زیادی دارد:

1. سهولت استفاده: آماده برای استفاده و مناسب برای کاربران مبتدی.
2. صرفه‌جویی در زمان: کاهش زمان طراحی و توسعه مدار.
3. صرفه‌جویی در هزینه: شامل تجهیزات و قطعات مختلف بدون نیاز به خرید جداگانه.
4. تکنولوژی پیشرفته: بهره‌برداری از قابلیت‌ها و ویژگی‌های جدید.
5. توسعه سریع: امکان توسعه و تست سریع پروژه‌ها.
6. کاهش خطاها: تست و تأیید شده، که خطاهای طراحی را کاهش می‌دهد.
7. مصرف کمتر انرژی: بهینه‌سازی شده برای کاهش مصرف انرژی.
8. قابلیت اتصال و ترکیب: دارای رابط‌های استاندارد برای اتصال آسان به دیگر قطعات.
9. حفاظت از قطعات: محافظت از قطعات حساس در برابر مشکلات فیزیکی و الکتریکی.

در کل، ماژول‌های الکترونیک به تسریع توسعه پروژه‌ها و کاهش خطاها کمک می‌کنند.

▎خلاصه مراحل پروگرام کردن STM32F103C8T6 (بلوپیل) با آردوینو و ST-Link:

▎1. پروگرام کردن با آردوینو:

• نصب نرم‌افزار: نرم‌افزار آردوینو را از وبسایت رسمی دانلود و نصب کنید.
• نصب برد STM32: از منوی “تولز”، گزینه “بوردها” را انتخاب کرده و لینک پکیج STM32 را اضافه کنید.
• انتخاب برد و پورت سریال: برد “Generic STM32F103C series” و پورت سریال متصل به هدر برد را انتخاب کنید.
• نوشتن و آپلود کد: کدهای آردوینوی خود را بنویسید و با دکمه “آپلود” به هدر برد ارسال کنید.
• تست و عیب‌یابی: پس از آپلود، تست‌های مختلفی انجام دهید و در صورت نیاز عیب‌یابی کنید.

▎2. پروگرام کردن با ST-Link:

• نصب نرم‌افزار: نرم‌افزار STM32CubeIDE را از سایت STMicroelectronics دانلود و نصب کنید.
• اتصال دستگاه‌ها: ST-Link را به کامپیوتر و هدر برد STM32F103C8T6 را به ST-Link متصل کنید (پین‌های SWD را به درستی وصل کنید).
• تنظیمات محیط توسعه: تنظیمات مربوط به میکروکنترلر و رابط SWD را در STM32CubeIDE انجام دهید.
• بارگذاری برنامه: کد برنامه را نوشته یا وارد کنید و آن را به میکروکنترلر بارگذاری کنید.
• اجرا و دیباگ: پس از بارگذاری، میکروکنترلر برنامه را اجرا کرده و از ابزارهای دیباگ برای پیگیری اجرا استفاده کنید.

▎تفاوت بین برد راه‌انداز و ماژول:

• برد راه‌انداز (Development Board): یک پلتفرم کامل شامل میکروکنترلر و قطعات جانبی برای توسعه و آزمایش برنامه‌ها.
• ماژول (Module): یک مدار کوچک شامل میکروکنترلر و قطعات اصلی، بدون پورت‌ها و امکانات اضافی، که معمولاً بخشی از یک دستگاه نهایی است.

به طور کلی، بردهای راه‌انداز برای توسعه و آزمایش طراحی شده‌اند، در حالی که ماژول‌ها بیشتر برای استفاده در سیستم‌های نهایی به کار می‌روند.

تفاوت اصلی بین برد راه‌انداز و ماژول میکروکنترلر در اندازه، ویژگی‌ها، قابلیت‌ها و کاربردهای آنهاست. برد راه‌انداز معمولاً بزرگ‌تر و دارای امکانات بیشتر است، در حالی که ماژول میکروکنترلر کوچک‌تر و مناسب برای پروژه‌های خاص و ساده‌تر است.
