ماژول تایمر WJ-01

مهمترین ویژگی‌های ماژول تایمر WJ-01

• مجهز به سیستم دارای شمارش معکوس
• دارای نمایشگر دیجیتالی
• مجهز به قطع اضطراری منبع تغذیه
• ذخیره تمامی فاکتورها و پارامترها در زمان قطعی برق

ماژول تایمر WJ-01 یکی از ماژول‌های پرطرفدار و کارآمد در دنیای پروژه‌های الکترونیکی است که در انواع مختلفی از کاربردها مانند زمان‌بندی، روشن و خاموش کردن مدارها و کنترل فرآیندها استفاده می‌شود. این ماژول به دلیل ویژگی‌های منحصر به فرد خود در بسیاری از پروژه‌های DIY، اتوماسیون صنعتی و سیستم‌های کنترل زمان‌بندی کاربرد دارد.

ویژگی‌های کلیدی ماژول تایمر WJ-01

1. قابلیت زمان‌بندی دقیق
   ماژول WJ-01 دارای دقت بالا در زمان‌بندی است و به شما اجازه می‌دهد زمان روشن و خاموش شدن دستگاه‌ها را به‌راحتی و با دقت بالا کنترل کنید.
2. پشتیبانی از ولتاژ تغذیه وسیع
   ماژول تایمر WJ-01 از ولتاژ تغذیه در محدوده 12 تا 24 ولت پشتیبانی می‌کند، که آن را برای طیف وسیعی از مدارها مناسب می‌سازد.
3. خروجی سیگنال PWM یا CMOS
   این ماژول می‌تواند سیگنال‌های خروجی با استاندارد PWM یا CMOS تولید کند که قابلیت اتصال به مدارهای مختلف را به‌راحتی امکان‌پذیر می‌کند.
4. قابلیت زمان‌بندی قابل تنظیم
   با استفاده از ماژول WJ-01، می‌توانید زمان روشن/خاموش مدار را از چند ثانیه تا چند دقیقه به راحتی و با دقت بالا تنظیم کنید.
5. سازگاری با سنسورها و ماژول‌های دیگر
   ماژول WJ-01 به دلیل سازگاری بالا می‌تواند به سنسورها، میکروکنترلرها و ماژول‌های مختلف اتصال پیدا کند.
6. طراحی ساده و کاربری آسان
   طراحی ماژول WJ-01 بسیار کاربرپسند است و نصب و راه‌اندازی آن نیاز به مهارت‌های پیشرفته ندارد.
7. ابعاد کوچک و وزن کم
   این ماژول به دلیل ابعاد و وزن کم، در پروژه‌های پرتابل و مدارهای فشرده به راحتی قابل استفاده است.
8. مصرف انرژی پایین
   این ویژگی باعث می‌شود که انرژی کمتری در زمان کار مصرف کرده و کارایی بیشتری داشته باشد.
9. میکروکنترلر داخلی برای پردازش زمان‌بندی
   ماژول WJ-01 مجهز به میکروکنترلر داخلی برای زمان‌بندی دقیق و عملکرد پایدار است.

مزایای ماژول تایمر WJ-01

1. کنترل زمان‌بندی به صورت انعطاف‌پذیر
   با تنظیم آسان زمان روشن/خاموش می‌توانید کارهایی مانند تأخیر در مدار یا زمان‌بندی روشنایی را پیاده‌سازی کنید.
2. سازگاری با انواع مدارها
   قابلیت اتصال به مدارهای مختلف، سنسورها، و سیستم‌های IoT از دیگر مزایای این ماژول است.
3. کاربری آسان برای مبتدیان و حرفه‌ای‌ها
   با رابط کاربری ساده، این ماژول برای همه افراد، چه مبتدیان و چه مهندسان حرفه‌ای، مناسب است.
4. پشتیبانی از تغذیه چند ولته
   از آنجایی که WJ-01 از ولتاژ 12 تا 24 ولت پشتیبانی می‌کند، در پروژه‌های مختلف بدون نیاز به مبدل تغذیه می‌توان از آن استفاده کرد.
5. انعطاف در زمان‌بندی پروژه‌ها
   زمان روشن و خاموش شدن مدار را می‌توان با دقت بالا تغییر داد و به این ترتیب به اهداف مختلف رسید.

کاربردهای ماژول تایمر WJ-01

1. سیستم‌های روشنایی هوشمند
   زمان‌بندی روشن و خاموش شدن لامپ‌ها به کمک این ماژول در منازل یا ساختمان‌های هوشمند.
2. کنترل پمپ آب
   استفاده از زمان‌بندی برای روشن و خاموش کردن پمپ‌ها در آبیاری یا فرآیندهای صنعتی.
3. سیستم‌های هشداردهی
   ایجاد زمان‌بندی برای آلارم‌ها و سیستم‌های هشداردهی در کاربردهای امنیتی.
4. اتوماسیون صنعتی
   کنترل فرآیندها در خطوط تولید با استفاده از زمان‌بندی دقیق.
5. سیستم‌های IoT
   ارتباط با سنسورها و پیاده‌سازی فرآیندهای زمان‌بندی در پروژه‌های اینترنت اشیاء.
6. سیستم‌های کنترل دسترسی
   زمان‌بندی برای باز و بسته کردن قفل‌ها یا درب‌ها بر اساس زمان مشخص.

نحوه نصب ماژول WJ-01

1. اتصال تغذیه:
   ماژول را به ولتاژ مناسب (12 تا 24 ولت) متصل کنید.
2. اتصال خروجی به مدار مربوطه:
   سیگنال خروجی را به مدار مورد نظر (مانند لامپ، سنسور یا سایر ماژول رله) متصل کنید.
3. بررسی و آزمایش:
   پس از نصب، سیستم را بررسی کرده و از عملکرد صحیح ماژول مطمئن شوید.

نکات مهم هنگام استفاده

1. بررسی ولتاژ تغذیه
   پیش از اتصال، اطمینان حاصل کنید که ولتاژ تغذیه در محدوده مجاز 12 تا 24 ولت باشد.
2. تنظیم زمان به دقت
   زمان‌بندی را با استفاده از پتانسیومتر به دقت مورد نظر خود تغییر دهید.
3. اتصال مناسب
   مطمئن شوید که اتصالات به درستی و بدون خطا انجام شده باشد.
4. بررسی مقاومت در مدار
   در صورتی که از مدارهای حساس استفاده می‌کنید، مقاومت مناسب را در نظر داشته باشید.

جمع‌بندی

ماژول تایمر WJ-01 با ویژگی‌های منحصر به فرد خود مانند زمان‌بندی دقیق، پشتیبانی از ولتاژ 12 تا 24 ولت، خروجی CMOS و نصب آسان، گزینه‌ای عالی برای پیاده‌سازی انواع پروژه‌های صنعتی و DIY است. این ماژول با مزایای زیاد خود، به‌راحتی می‌تواند نیازهای زمان‌بندی شما را برآورده کند.

پرسش‌های متداول

۱. ماژول WJ-01 از چه ولتاژی پشتیبانی می‌کند؟
ماژول WJ-01 از ولتاژ ۱۲ تا ۲۴ ولت پشتیبانی می‌کند.

۲. خروجی این ماژول چیست؟
ماژول خروجی CMOS ارائه می‌دهد که برای اتصال به مدارهای مختلف مناسب است.

۳. آیا این ماژول نیاز به کدنویسی دارد؟
خیر، این ماژول نیاز به کدنویسی ندارد و به سادگی قابل استفاده است.

۴. زمان‌بندی ماژول WJ-01 چقدر قابل تغییر است؟
زمان‌بندی از چند ثانیه تا چند دقیقه قابل تغییر است.

۵. از ماژول WJ-01 در چه کاربردهایی می‌توان استفاده کرد؟

کنترل پمپ آب، روشنایی هوشمند، سیستم‌های هشداردهی، اتوماسیون صنعتی و اینترنت اشیاء.

پارامترهای مورد نیاز تنظیم

OP زمان وصل بودن رله
CL زمان قطع بودن رله
LOP تعداد تکرار عملیات قطع و وصل (1 تا 9999 بار)
در صورتی که از “—-” استفاده شود LOP بی پایان می شود.

مدهای کاری

P0 رله بعد از تحریک به مدت زمان OP وصل بوده و و پس از آن قطع می شود (در صورتی که در زمان روشن بودن سیگنال تحریکی ایجاد شود تاثیری نمی گذارد)
P1 رله بعد از تحریک به مدت زمان OP وصل بوده و پس از آن قطع می شود(در صورتی که در زمان روشن بودن سیگنال تحریکی ایجاد شود تایمر متوقف می شود)
P2 رله بعد از تحریک به مدت زمان OP وصل بوده و پس از آن قطع می شود(در صورتی که در زمان روشن بودن سیگنال تحریکی ایجاد شود تایمر متوقف می شود)
P3 رله برای مدت زمان CL بعد از سیگنال تحریک قطع می ماند و پس از آن وصل می شود
P4 رله به مدت زمان OP وصل و به مدت زمان CL قطع می شود و همینطور در یک حلقه به صورت روشن و خاموش و ریست کردن تایمر ادامه می دهد(در صورت ایجاد سیگنال تحریک تایمر متوقف می شود و رله وضعیت لحظه ای خود را حفظ می کند) تعداد تکرار عملیات فوق با استفاده از پارامتر LOP تعیین می شود. رله بعد از اتمام تعداد LOP به صورت وصل به کار خود ادامه می دهد.
P5 رله به مدت زمان CL بعد از اعمال سیگنال تحریک قطع می ماند و پس از آن به مدت OP وصل می ماند. عملیات فوق به صورت دوره ای تکرار می شود که مانند مد P4 قابلیت تعیین تعداد لوپ از طریق پارامتر LOP ممکن است و با اتمام تعداد LOP رله به صورت وصل به کار خود ادامه می دهد.
P6 رله بدون نیاز به سیگنال تحریک به محض راه اندازی دستگاه به مدت زمان OP وصل می ماند و پس از آن به مدت زمان CL قطع می شود. تعداد تکرار عملیات فوق از طریق پارامتر LOP تعیین شده و بعد از اتمام تعداد تکرار رله در وضعیت قطع به کار ادامه می دهد.
P7 رله بدون نیاز به سیگنال تحریک به محض راه اندازی دستگاه به مدت زمان CL در حالت قطع می ماند و سپس به مدت زمان OP در حالت وصل به کار خود ادامه می دهد. تعداد تکرار به وسیله پارامتر LOP تعیین شده و بعد از اتمام تعداد تکرار رله در وضعیت وصل به کار خود ادامه می دهد.
P8 رله با ایجاد سیگنال تحریک به مدت زمان OP وصل شده و با هر سیگنال تحریک تایمر ریست می شود و رله در حالت وصل به کار خود ادامه می دهد. در صورتی که تا اتمام زمان OP سیگنال تحریک ارسال نشود رله به حالت قطع می رود. در صورت ایجاد سیگنال تحریک دوباره وصل می شود.
P9 رله با ایجاد سیگنال تحریک به مدت زمان CL قطع می ماند و با هر بار ایجاد سیگنال تحریک تایمر ریست می شود و رله در حالت قطع می ماند. درصورتی که تا اتمام زمان CL سیگنالی ارسال نشود رله وصل می شود.
از فشار دادن لحظه ای دکمه Pause می توان به عنوان سیگنال تحریک استفاده کرد
دستورات ارسالی با استفاده از رابط UART (بادریت 9600 و طول داده 8 بیتی و 1 بیت پایانی)

رنج های زمانی

در حالت کلی از 0.01 ثانیه تا 9999 دقیقه می باشد
محدوده زمانی با توجه به اعشار در رقم های پارامتر مشخص می شود
XXXX بدون رقم اعشار باشد محدوده 1 تا 9999 ثانیه
XXX.X دارای یک رقم اعشار باشد 0.1 ثانیه تا 999.9 ثانیه
XX.XX دارای دو رقم اعشار باشد محدوده 0.01 ثانیه تا 99.99 ثانیه
X.X.X.X همه ارقام دارای اعشار باشد محدوده 1 تا 9999 دقیقه
برای مثال برای ایجاد زمان 3.2 ثانیه باید ممیز را حرکت داده و به صورت “003.2” مقداردهی کرد. برای ایجاد زمان 2 دقیقه هم باید به صورت “0.0.0.2” مقداردهی شود.

نحوه مقداردهی پارامترهای مورد نظر

کلید تنظیمات را به مدت 3 ثانیه نگه داشته و وارد منو تنظیم شوید. با استفاده از کلید تنظیمات بین پارامترهای مختلف جابجا شده و با کلیدهای جهت دار مقدار مورد نظر را تعیین میکنیم و یا مد مورد نظر را انتخاب می کنیم. بعد از اتمام تنظیمات مورد نظر 3 ثانیه کلید تنظیمات را فشار دهید تا دستگاه با تنظیمات اعمالی آماده به کار شود. در صورت انتخاب مدهایی که نیازمند سیگنال تحریک هستند به وسیله یک سیگنال سطح High و یا Low از داخل مدار و یا از طریق دکمه Pause سیگنال مورد نظر ایجاد گردیده وتایمر شروع به کار می کند.

Features

1>. LCD display;
2>. Support high and low level trigger;
3>. Support button trigger;
4>. Emergency stop function;
5>. Sleep mode,Wake up with any button;
6>. Automatically save parameters;
7>. Support UART Set;
8>. Independent of parameters;
9>. With case, beautiful and practical;
10>. Support reverse connection protection;
11>. Delay high precision;
12>. Continuously adjustable from 0.01 seconds to 9999 minutes;
13>. Optocoupler isolation.Enhanced anti-jamming capability;
14>. Multiple parameters are displayed simultaneously.

Parameters

1>. Product Name: Delay Relay Module
2>. Product Number: XY-WJ01

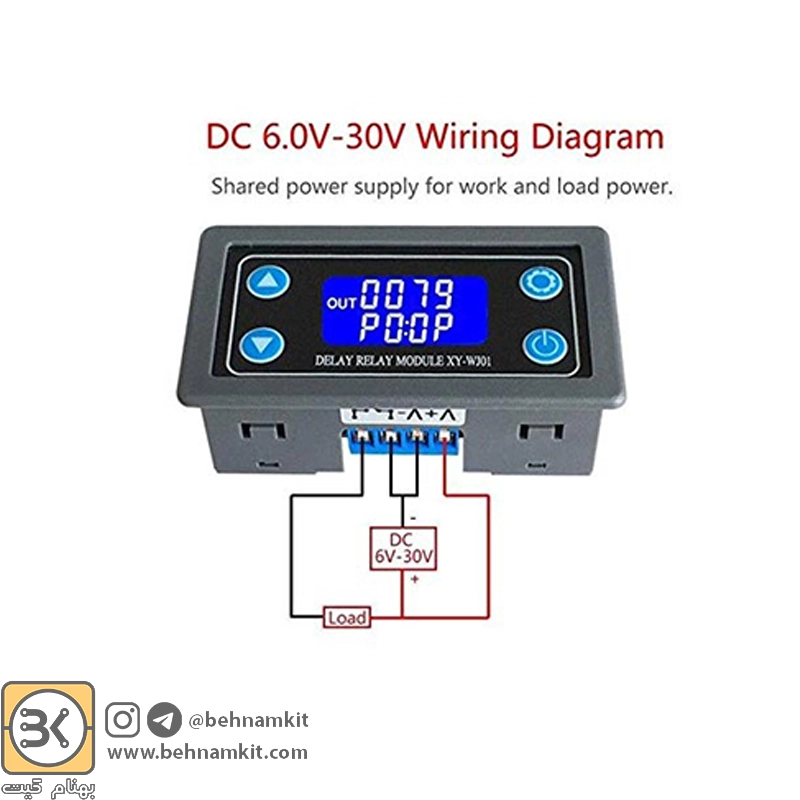

3>. Working Voltage: DC 6V-30V
4>. Control Load Current: 10A(Max)
5>. Quiescent Current: 15mA
6>. Working Current: 50mA
7>. Working temperature: -40~85℃
8>. Operating Humidity: 5%-99%RH
9>. Suitable for battery: Storage Battery, Lithium battery

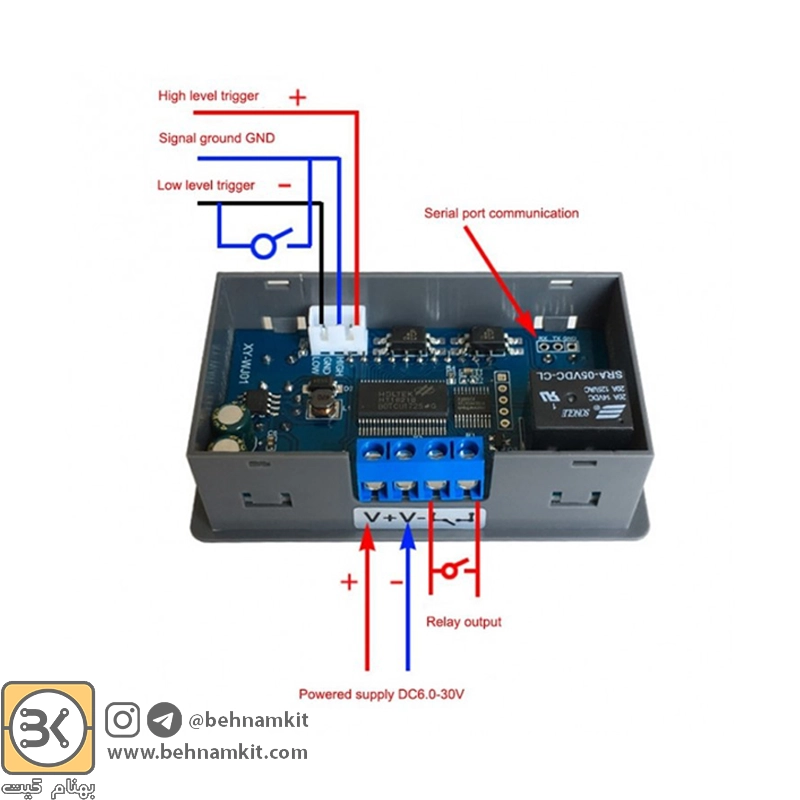

10>. Trigger signal source: High level trigger (3.0V~24V), Low level trigger (0.0V~0.2V), switching control (passive switch)
11>. Reverse Protection: Yes
12>. Physical Dimension: 79*44*26mm

Function

1>.Trigger delay.
Module will began to delay after get a trigger signal.And output terminal status will change after delay.This function can be used in circuit protect form misoperation or prevent instantaneous high current.
2>.Cycle timing.
The load switch changes state according to the specified time after set cycle time.
3>.Delayed power off.
If use need control a light that need it power off after some time.This module can meet this function.
4>.Circuit switch.
Protect the circuit from damage caused by prolonged operation.

Working mode

P0:Relay will keep ON for time OP after get trigger signal and then relay OFF;The input signal is invalid if get trigger signal again during delay time OP.
P1:Relay will keep ON for time OP after get trigger signal and then relay OFF;Module will restart delay if get trigger signal again during delay time OP.
P2:Relay will keep ON for time OP after get trigger signal and then relay OFF;Module will reset and stop timing if get trigger signal again during delay time OP.
P3:Relay will keep OFF for time CL after get trigger signal and then relay keep ON.
P4:Relay will keep ON for time OP after get trigger signal and then relay keep OFF for time CL and then loops the above action.Module will reset and stop timing and relay will keep initial state if get trigger signal again during loops.The number of cycles (LOP) can be set.Relay will keep OFF if end loop.
P5:Relay will keep OFF for time CL after get trigger signal and then relay keep ON for time OP and then loops the above action.Module will reset and stop timing and relay will keep initial state if get trigger signal again during loops.The number of cycles (LOP) can be set.Relay will keep ON if end loop.
P6:Relay will keep ON for time OP after power on without get trigger signal and then relay keep OFF for time CL and then loops the above action.The number of cycles (LOP) can be set.Relay will keep OFF if end loop.
P7:Relay will keep OFF for time CL after power on without get trigger signal and then relay keep ON for time OP and then loops the above action.The number of cycles (LOP) can be set.Relay will keep ON if end loop.
P8:Signal hold function.Reset delay time and relay keep ON if keep get trigger signal.Relay OFF when the signal disappears after delay time OP.Reset delay time when get trigger signal again during timing.
P9:Signal hold function.Reset delay time and relay keep OFF if keep get trigger signal.Relay ON when the signal disappears after delay time CL.Reset delay time when get trigger signal again during timing
P0~P7 mode:System will start to delay if short press button ‘Pause’ when system does not get trigger signal.Display screen will display ‘OUT’ and flashing and Relay OFF when Pause timing if the system has been timed.
P8~P9 mode:Other buttons cannot be used when ‘Pause’ button as a trigger signal in running interface.

Timing Range

Continuously adjustable from 0.01 seconds to 9999 minutes.
Enter the settings interface when short press button ‘Pause’ in the OP / CL parameter modification interface(Flashing) to select timing range.
Pay attention to the position where the decimal point moves when the button is pressed.
Display ‘XXXX’. No decimal point, the timing range is 1 second ~ 9999 seconds.
Display ‘XXX.X’. The decimal point is the penultimate, timing range is 0.1 second to 999.9 seconds.
Display ‘XX.XX’. The decimal point is the third last, timing range is 0.01 second to 99.99 seconds.
Display ‘X.X.X.X’. The decimal point is fully lit, timing range is 1 minute to 9999 minutes.
For example, if you want to set the OP to 3.2 seconds, move the decimal point to the penultimate position, LCD will display ‘003.2’.

Parameter Description

OP: Turn On time;
CL: Turn OFF time;
LOP: Number of cycles.Range is 1-9999tims.’—-’ means unlimited loop.

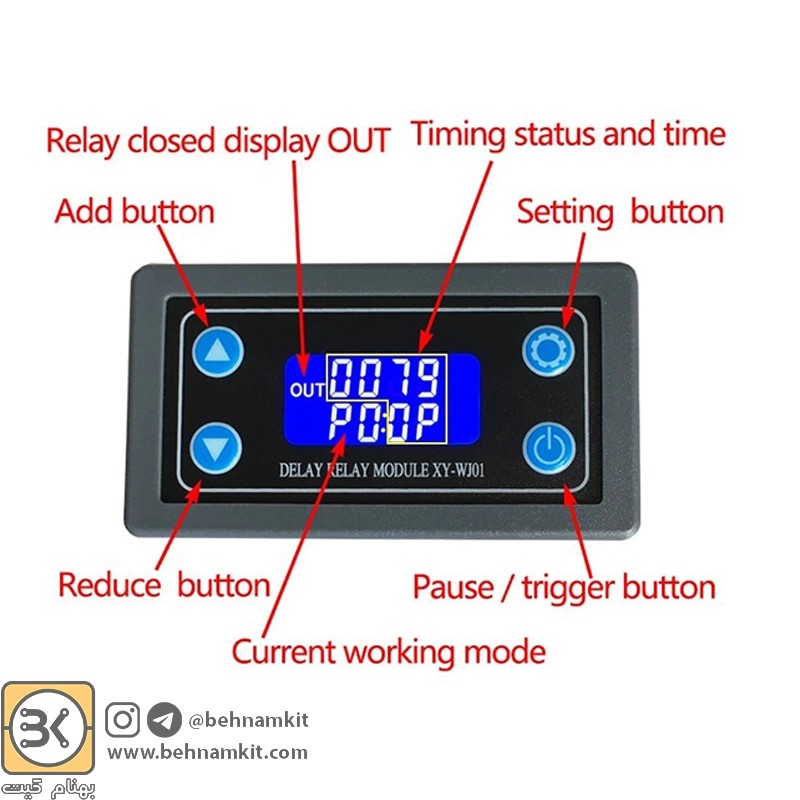

Set Parameter

Long press:keep press button for more than 3second.
1>. Enter set parameter menu by long press button ‘SET’.
2>. Work mode will flash at first set the working mode.Short press the UP/DOWN button to set the working mode.
3>. Short press the SET button to select the working mode and enter the system parameter settings.
4>. In the system parameter setting interface, short press the ‘SET’ button to switch the system parameters to be modified, short/long press the UP/DOWN button to modify value;
Note:Short press ‘SET ’ is invalid at mode P0,P1,P2,P3,P7,P8.
5>. Enter setting interface when short press button ‘Pause’ in the OP/CL parameter modification interface(Flashing) to select timing range (1s/0.1s/0.01s/1min).
6>. Save the parameter settings and exit the settings interface when long press ‘SET’ button after all the parameters are set.

Additional Features

1>.Auto sleep function: Long press button ‘Pause’ in the normal running interface(P0~P7) to turn on or off auto sleep function.
L-P:ON,Turn ON auto sleep function.About five minutes, no operation, the LCD backlight automatically turns off.It can be wake up by any buttons.
L-P:OFF,Turn OFF auto sleep function.
2>.View parameters: In the running interface, short press the SET button to display the current parameter settings of the system, which does not affect the normal operation of the system.
3>.Switch the display parameter: It will switch the display content by short press button ‘DOWN’ in the P5~P6 mode(Parameter is Run time or number of cycles)

Application
1>. Motor
2>. Robot
3>. Smart home
4>. Industrial control
5>. Automatic irrigation
6>. Indoor ventilation
