ماژول شارژ Module Charge Battery Lithium اندرويد

ماژول‌های شارژ باتری مانند شارژر باتری لیتیومی 18650 چه کاری انجام می‌دهند؟

همان‌طور که از نامشان پیداست، ماژول‌های شارژ باتری وظیفه دارند تا با استفاده از جریان مداوم (CC) یا ولتاژ مداوم (VC) باتری‌های قابل شارژ لیتیومی را شارژ کنند.

این ماژول‌ها علاوه بر اینکه انرژی مورد نیاز منابع نیرو را با روشی کاملاً ایمن دوباره تأمین می‌کنند، سیستم ایمنی محافظت از آنها را نیز به وجود می‌آورند.

یک ماژول شارژ باتری که بعضاً با عنوان ماژول تغذیه نیز شناخته می‌شود، اجازه نخواهند داد تا باتری کمتر یا بیشتر از ظرفیت خود شارژ گردد. لازم به ذکر است که شما می‌توانید انواع ماژول‌های تغذیه را از سایت بهنام کیت با قیمتی مناسب خریداری کنید.

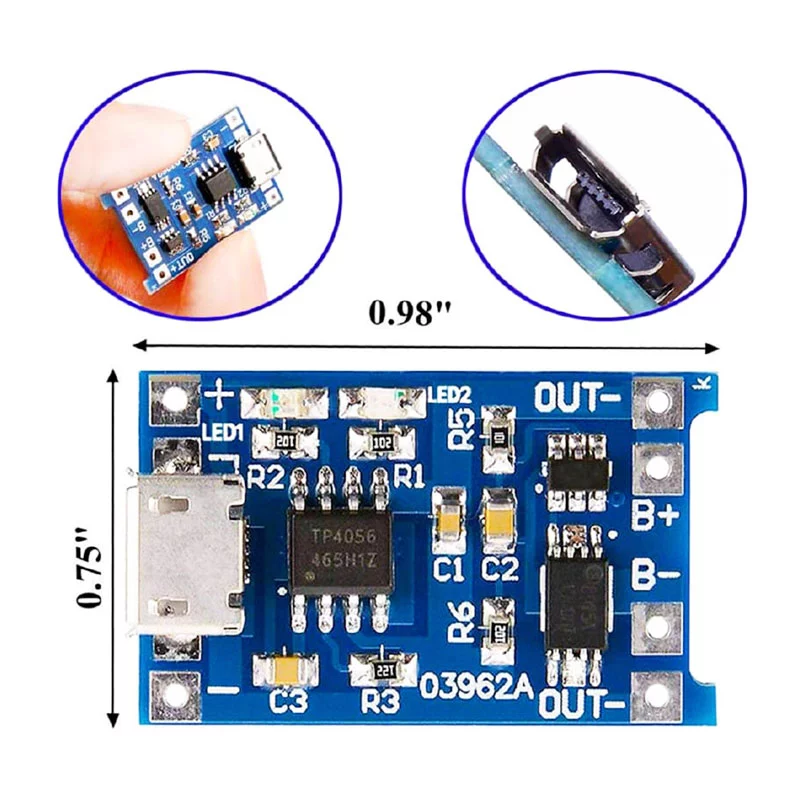

مشخصات:

شارژ خطی ماژول
جریان یک آمپری قابل تنظیم
دقت شارژ: 1.5 درصد
ولتاژ ورودی: 5.5 ~ 4.5 ولت
ولتاژ شارژ کامل: 4.2 ولت
نمایش LED: قرمز در حال شارژ و سبز نشان دهنده شارژ کامل
درگاه رابط: ورودی میکرو USB
دمای کاری: 85+ ~ 10- درجه سانتی گراد
اعمال پلاریته معکوس: غیر مجاز
اندازه: حدود 17 * 26 میلی متر

روش استفاده :

استفاده از این ماژول بسیار ساده است به این صورت که

• در ابتدا باید تغذیه 5 ولت ماژول تأمین شود، این کار از طریق پورت مینی usb موجود بر روی برد امکان پذیر است. منبع تغذیه باید به گونه ای انتخاب شود که حداقل بتواند یک آمپر خروجی داشته باشد .
• هنگام قرار دادن باتری در جاباتری باید دقت شود که پلاریته باتری به درستی داخل جاباتری قرار گیرد در غیر این صورت ممکن است ماژول آسیب ببینید .

در زمان شارژ، ال ای دی قرمز رنگ روشن می شود و هنگام شارژ کامل به طور خودکار ال ای دی قرمز خاموش و ال ای دی آبی روشن می شود .

کاربرد ها :

از ماژول شارژ باتری لیتیومی می توان برای همه دستگاه های قابل حملی که با باتری لیتیومی کار می کنند، استفاده کرد. برای مثال می توان از آن برای ساخت پاور بانک های خورشیدی یا پاور بانک های معمولی استفاده کرد. علاوه بر این می تواند به عنوان شارژر برای دوربین های دیجیتال و سایر دستگاه های قابل حمل مورد استفاده قرار گیرد .

مقاومت کنترل جریان خروجی :

با توجه به اینکه جریان مناسب شارژ باتری های لیتیومی 37 الی 40 درصد ظرفیت نامی باتری است، برای بدست آوردن جریان مورد نظر  باید مقاومت روی پایه 2 آی سی را تغییر داد. در زیر لیستی آورده شده و با استفاده از آن می توان تشخیص داد که چه مقدار مقاومت چه جریان خروجی را تأمین می کند.

نکات لازم حین استفاده از شارژر باتری لیتیومی 18650

• بهتر است جریان شارژ 37 درصد ظرفیت باتری باشد. برای مثال، اگر می‌خواهید یک باتری 1000 میلی‌آمپر ساعتی را شارژ کنید، جریان روی 400 باشد، کافی است.
• سیم رابط و متصل شده به ماژول نباید بیش از حد ضخیم باشد.
• اطمینان حاصل کنید که درگاه ارتباطی سالم است.
• چنان‌چه ولتاژ ورودی زیاد باشد (مثلا 5.2 ولت)، جریان کمتر از 1000 میلی‌آمپر خواهد بود که طبیعی است. در واقع اینجا ویژگی کاهنده جریان شارژ فعالیت می‌کند تا مشکلی برای ماژول به وجود نیاید و باعث آسیب‌دیدگی آن نشود.
