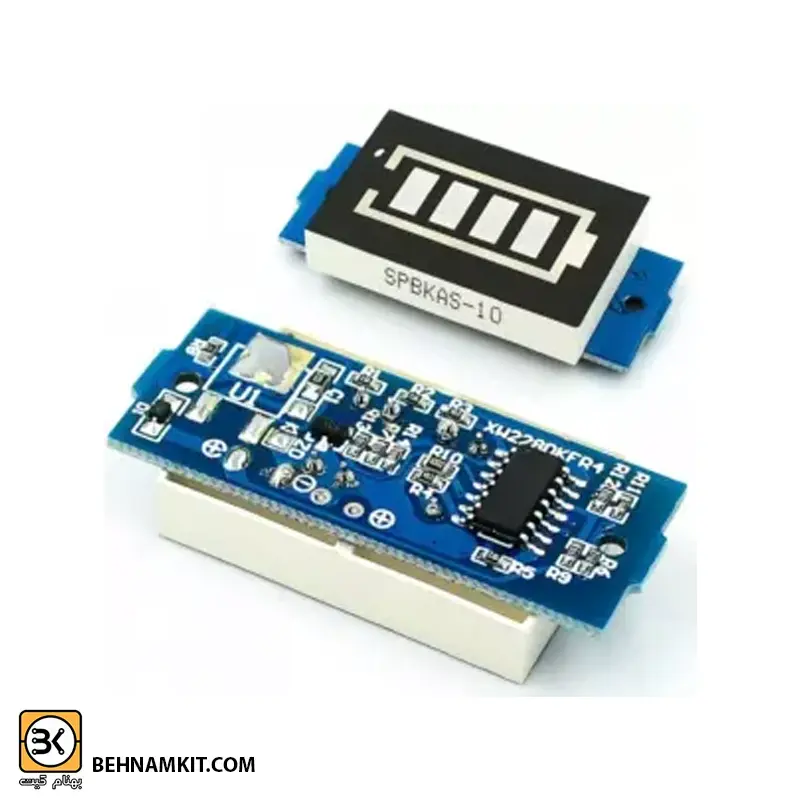

نشانگر سطح شارژ باتري ليتيومی مدل AN-1C

این نوع ماژول‌ها به عنوان ولت‌مترهای گرافیکی طراحی شده‌اند که به منظور نمایش وضعیت شارژ باتری‌های لیتیومی به صورت بصری مورد استفاده قرار می‌گیرند. این ماژول‌ها در انواع مختلفی برای نمایش شارژ باتری‌های لیتیومی از یک سل تا هشت سل تولید می‌شوند. محصول مورد نظر ما، یک ماژول مخصوص نمایش سطح شارژ باتری لیتیومی با یک سل است که ولتاژ باتری را در محدوده 3.3 تا 3.9 ولت به صورت بلوک‌های LED نشان می‌دهد. رنگ نشانگر باتری قرمز و رنگ بلوک‌های نشان‌دهنده میزان شارژ آبی است.

برای اتصال باتری به ماژول، دو پد بر روی آن تعبیه شده است. پدی که با علامت مثبت مشخص شده، باید به قطب مثبت باتری و پدی که با علامت منفی مشخص شده، به قطب منفی باتری متصل شود.

میزان شارژ باتری به ازای روشن شدن هر بلوک LED به این صورت است:

• 25% شارژ: با روشن شدن یک بلوک LED و ولتاژ باتری برابر با N × 3.3V

• 50% شارژ: با روشن شدن دو بلوک LED و ولتاژ باتری برابر با N × 3.5V

• 75% شارژ: با روشن شدن سه بلوک LED و ولتاژ باتری برابر با N × 3.7V

• 100% شارژ: با روشن شدن چهار بلوک LED و ولتاژ باتری برابر با N × 3.9V

در این روابط، N تعداد سل‌های باتری است که این ماژول برای آن‌ها طراحی شده و در این محصول برابر با یک است. زمانی که ولتاژ باتری از N × 3.3V کمتر باشد، تمام بلوک‌های LED خاموش خواهند شد و نشان‌دهنده نیاز باتری به شارژ مجدد است.

مشخصات فنی

• ابعاد: ۴۱.۵ × ۱۶.۴ × ۱۰ میلی‌متر

• قابلیت‌ها: مناسب برای باتری لیتیومی یک سل

• حداقل ولتاژ قابل نمایش: ۳.۳ ولت

• حداکثر ولتاژ قابل نمایش: ۳.۹ ولت

• رنگ سگمنت میزان شارژ: آبی

• رنگ سگمنت علامت باتری: قرمز

• ابعاد نمایشگر: ۳۱.۴ × ۲۰ میلی‌متر

• ابعاد بورد: ۱۶.۴ × ۴۱.۵ میلی‌متر

این ماژول می‌تواند در پروژه‌های آموزشی، صنعتی و عمومی مورد استفاده قرار گیرد و ابزاری مفید برای نظارت بر وضعیت باتری‌های لیتیومی باشد.

ماژول بارگراف ، ماژولی زیبا و کاربردی که وضعیت شارژ باتری‌های لیتیومی با حداکثر ولتاژ 4.2 ولت در هر سل را نشان می‌دهد ، این ماژول برای نمایش میزان ظرفیت شارژ باتری های لیتیوم یون  1 تا 8 سل کاربرد دارد، به این صورت که از طریق جامپر روی آن میتوان تعداد سل (Cell) باتری که به آن وصل میشود را مشخص و سپس  مثبت و منفی باتری را به پدهای مثبت و منفی ماژول متصل نمود. از کاربرد های این ماژول میتوان به وسایل نقلیه الکتریکی ، شارژرهای باتری و .. اشاره کرد .

در حالت پیش فرض S1 اتصال کوتاه است و قبل از استفاده باید با توجه به تعداد باتری های سری شده با یکدیگر، پد مطابق با آن از S1 تا S8 را روی جامپر ماژول انتخاب نمود.

حتما به این مورد دقت شود که فقط یکی از حالات  S1 تا S8 انتخاب شود ، اتصال چند حالت به طور همزمان باعث آسیب به ماژول و باتری میشود
