تاچ سنسور خازنی TTP223 (برد قرمز)

▎معرفی ماژول سنسور لمسی خازنی CJMCU-0401

ماژول سنسور لمسی خازنی CJMCU-0401 یک راهکار کارآمد برای جایگزینی کلیدهای مکانیکی در محصولات مختلف است. این ماژول با قابلیت‌های پیشرفته خود، به کاربران امکان می‌دهد تا از چهار ناحیه لمسی بهره‌برداری کنند. همچنین، این ماژول دارای چهار پین خروجی و چهار LED نشانگر است که کارایی آن را افزایش می‌دهد.

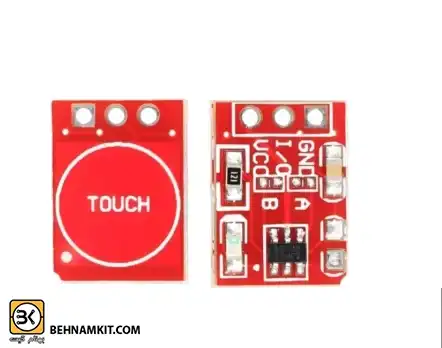

ماژول سنسور تاچ TTP223 قرمز را می‌توان در دستگاه‌ها و وسایل مختلفی از جمله گوشی‌های هوشمند و تبلت‌ها استفاده کرد. این حسگر می‌تواند اشیاء را حتی از پشت شیشه و سطوح بسیار نازک شناسایی کند. ولتاژ کاری TTP223 بین 2 تا 5.5 ولت و حداکثر نرخ پاسخگویی آن 220 میلی‌ثانیه است. این ماژول دو پین لحیم نشده دارد که عبارتند از A و B. حالات کاری این ماژول به شرح زیر هستند:

• باز بودن A و B: مقدار پین خروجی به صورت پیش‌فرض LOW است. وقتی سنسور لمس می‌شود، خروجی HIGH خواهد بود و وقتی چیزی آن را لمس نمی‌کند، بار دیگر LOW خواهد شد.
• باز بودن A و بسته بودن B: مقدار پین خروجی به صورت پیش‌فرض LOW است. وقتی سنسور لمس می‌شود، خروجی HIGH خواهد بود و روی همین حالت HIGH باقی می‌ماند تا بار دیگر لمس گردد.
• باز بودن B و بسته بودن A: مقدار پین خروجی به صورت پیش‌فرض HIGH است. وقتی سنسور لمس می‌شود، خروجی LOW خواهد بود و وقتی چیزی آن را لمس نمی‌کند، بار دیگر HIGH خواهد شد.
• بسته بودن A و B: مقدار پین خروجی به صورت پیش‌فرض HIGH است. وقتی سنسور لمس می‌شود، خروجی LOW خواهد بود و روی همین حالت LOW باقی می‌ماند تا بار دیگر لمس گردد.

ماژول سنسور تاچ TTP223 قرمز: معرفی و کاربردها

ماژول سنسور تاچ TTP223 قرمز یکی از مدل‌های معروف سنسورهای لمسی است که برای تشخیص لمس انگشت به کار می‌رود. این ماژول معمولاً در پروژه‌های الکترونیکی و رباتیک استفاده می‌شود و به دلیل طراحی ساده و کارایی بالا، بسیار محبوب است. در این ماژول، از فناوری خازنی برای تشخیص لمس استفاده می‌شود که آن را برای بسیاری از کاربردهای صنعتی، خانگی و آموزشی مناسب می‌سازد.

ویژگی‌های ماژول سنسور تاچ TTP223 قرمز

• حساسیت بالا به لمس: ماژول TTP223 قرمز به‌طور دقیق لمس انگشت را شناسایی می‌کند بدون نیاز به فشار زیاد.
• خروجی دیجیتال: پس از تشخیص لمس، این ماژول سیگنال دیجیتال (HIGH یا LOW) را به میکروکنترلر یا دستگاه‌های متصل ارسال می‌کند.
• ولتاژ تغذیه 2.0V تا 5.5V: این سنسور به ولتاژ تغذیه‌ای که در محدوده 2.0V تا 5.5V است، کار می‌کند و این ویژگی آن را برای استفاده در پروژه‌های مختلف مناسب می‌کند.
• عملکرد سریع: سنسور TTP223 قرمز به‌سرعت به لمس واکنش نشان می‌دهد و تأخیر در عملکرد ندارد.
• دکمه لمسی: برخلاف دکمه‌های فیزیکی، این سنسور هیچ‌گونه قطعه مکانیکی ندارد و تنها با لمس انگشت پاسخ می‌دهد.
• اندازه کوچک: این سنسور دارای طراحی جمع‌وجوری است که آن را برای استفاده در فضاهای محدود و پروژه‌های کوچک مناسب می‌سازد.
• آسان برای استفاده: نصب و راه‌اندازی این سنسور بسیار ساده است و به راحتی می‌توان آن را به بردهایی مانند آردوینو متصل کرد.

نحوه کارکرد ماژول سنسور تاچ TTP223 قرمز

ماژول TTP223 قرمز از تکنولوژی خازنی برای تشخیص لمس استفاده می‌کند. هنگامی که انگشت کاربر به سطح سنسور نزدیک می‌شود، ظرفیت خازنی سطح سنسور تغییر می‌کند. این تغییر به وسیله مدار داخلی سنسور شناسایی شده و پس از آن خروجی دیجیتال (HIGH یا LOW) تولید می‌شود. سنسور بدون نیاز به فشار مکانیکی، تنها با لمس انگشت به سرعت پاسخ می‌دهد.

ماژول به راحتی از طریق پین‌های VCC، GND و OUT به مدار متصل می‌شود. پین VCC به منبع تغذیه (5V)، پین GND به زمین و پین OUT به ورودی دیجیتال میکروکنترلر متصل می‌شود. این اتصال ساده باعث می‌شود که استفاده از آن در پروژه‌های مختلف بسیار آسان باشد.

کاربردهای ماژول سنسور تاچ TTP223 قرمز

1. پروژه‌های خانگی هوشمند: در دستگاه‌های خانگی هوشمند مانند سیستم‌های روشنایی و تجهیزات دیگر برای کنترل و روشن/خاموش کردن دستگاه‌ها از این سنسور استفاده می‌شود.
2. پروژه‌های رباتیک: برای شناسایی لمس و تعامل با ربات‌ها، مانند فعال کردن عملکردهای خاص از طریق لمس.
3. پنل‌های کنترل لمسی: در ساخت پنل‌های لمسی برای دستگاه‌های الکترونیکی و لوازم خانگی می‌توان از این سنسور بهره برد.
4. پروژه‌های آموزشی: به عنوان یک ابزار آموزشی برای یادگیری نحوه کار با سنسورهای لمسی و برنامه‌نویسی میکروکنترلرها.
5. سیستم‌های امنیتی: برای ساخت دستگاه‌های قفل اثر انگشتی یا دستگاه‌های شناسایی افراد بر اساس لمس.

اتصال ماژول سنسور تاچ TTP223 قرمز به آردوینو

برای استفاده از ماژول TTP223 قرمز با آردوینو، ابتدا باید پین‌های سنسور را به آردوینو متصل کنید. پین VCC به 5V آردوینو، پین GND به زمین (GND) آردوینو و پین OUT به یکی از پین‌های دیجیتال آردوینو متصل می‌شود. سپس، در کد آردوینو می‌توانیم وضعیت سنسور را بررسی کرده و در صورت لمس، عملیاتی را انجام دهیم.

کد نمونه برای آردوینو:

int touchPin = 2; // پین ورودی برای سنسور
int ledPin = 13;  // پین خروجی برای روشن کردن LED

void setup() {
  pinMode(touchPin, INPUT); // تنظیم پین ورودی
  pinMode(ledPin, OUTPUT);  // تنظیم پین خروجی
}

void loop() {
  int touchState = digitalRead(touchPin); // خواندن وضعیت سنسور تاچ

  if (touchState == HIGH) {  // اگر لمس شناسایی شود
    digitalWrite(ledPin, HIGH); // روشن کردن LED
  } else {
    digitalWrite(ledPin, LOW);  // خاموش کردن LED
  }
}

این کد به سادگی نشان می‌دهد که چگونه می‌توان از سنسور TTP223 برای کنترل LED با لمس استفاده کرد.

مزایا و معایب ماژول TTP223 قرمز

مزایا:

• ساده و ارزان: نصب و راه‌اندازی آن بسیار ساده است و هزینه پایینی دارد.
• حساسیت بالا: سنسور به راحتی و بدون نیاز به فشار، لمس انگشت را شناسایی می‌کند.
• مصرف انرژی کم: مصرف انرژی این سنسور پایین است و در پروژه‌هایی که نیاز به مصرف کم انرژی دارند، مناسب است.
• عدم نیاز به قطعات مکانیکی: برخلاف دکمه‌های فیزیکی، این سنسور هیچ‌گونه قطعه متحرک ندارد، بنابراین عمر طولانی‌تری دارد.

معایب:

• حساسیت به محیط: ممکن است در محیط‌هایی با گرد و غبار یا رطوبت زیاد عملکرد دقیقی نداشته باشد.
• پاسخ به لمس نازک: سنسور ممکن است نتواند لمس‌هایی که بسیار ضعیف یا دور از سطح است را شناسایی کند.
• نویز محیطی: در برخی موارد ممکن است به تداخلات الکترومغناطیسی حساس باشد.

نتیجه‌گیری

ماژول سنسور تاچ TTP223 قرمز یکی از ابزارهای عالی برای تشخیص لمس در پروژه‌های مختلف است. این ماژول به دلیل کارایی بالا، هزینه پایین و نصب آسان در بسیاری از پروژه‌ها، از جمله سیستم‌های خانگی هوشمند، رباتیک، و دستگاه‌های آموزشی کاربرد دارد. اگر به دنبال استفاده از سنسور لمسی با دقت و کارایی بالا هستید، ماژول TTP223 قرمز گزینه‌ای مناسب برای پروژه‌های شما خواهد بود.

▎ویژگی‌های کلیدی ماژول سنسور لمسی خازنی

• ولتاژ کاری: 2.0V تا 5.5V

• جریان مصرفی: حداکثر 11.5µA و در حالت کم مصرف 4µA (با تغذیه 3 ولت و بدون بار)

• پین‌های تنظیم‌پذیر: امکان تنظیم پین‌ها در حالت‌های مختلف

• خروجی دقیق: با وجود مدار دیبانس داخلی برای کاهش نویز
• قابلیت استفاده بر روی سطوح مختلف: از جمله شیشه، سرامیک، پلاستیک و سایر مواد
• سیستم کالیبراسیون خودکار: برای بهبود دقت و عملکرد

این ماژول به دلیل طراحی کاربرپسند و قابلیت‌های منحصر به فرد خود، گزینه‌ای ایده‌آل برای پروژه‌های مختلف الکترونیکی به شمار می‌رود.

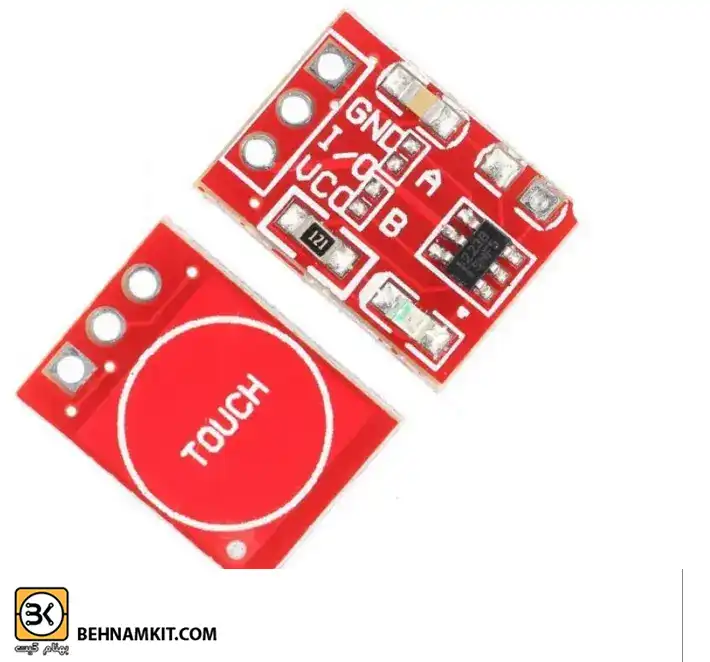

آشنایی با پین‌های سنسور TTP223 ماژول سنسور تاچ TTP223 قرمز

این سنسور سه پین دارد که عبارتند از:

1) VCC: منبع تغذیه (ولتاژ 2 تا 5.5 ولت)

2) GND: اتصال به زمین

3) OUT: خروجی دیجیتالی

دانلود دیتاشیت ماژول TTP223
