تقویت کننده ولتاژ LTC1871 به همراه نمایشگر

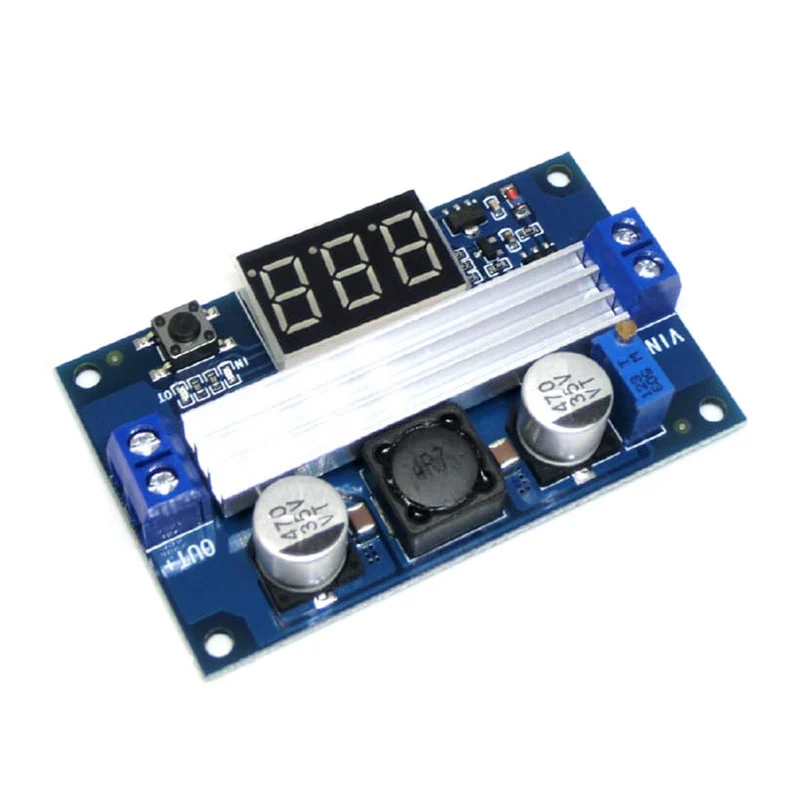

تقویت کننده ولتاژ LTC1871 ماژول افزاینده ولتاژ است که ولتاژهای 3 تا 35 ولت را به 3.5 تا 35 ولت با جریان خروجی حداکثر 6 آمپر تبدیل می‌کند. این برد همچنین، دارای یک ولتمتر است که می‌تواند بر اساس انتخاب کاربر ولتاژ ورودی یا خروجی را اندازه بگیرد و نشان دهد. البته توجه داشته باشید که در صورتی که ولتاژ ورودی کمتر از 4 ولت باشد ولتمتر چیزی نمایش نمی‌دهد.

ویژگی های ماژول رگولاتور افزاینده DC به DC با تراشه LTC1871

• محدوده ولتاژ ورودی: 4 ولت تا 35 ولت
• این تبدیل‌کننده می‌تواند ولتاژ ورودی را در این محدوده پذیرفت کند.
• محدوده ولتاژ خروجی: به طور معمول قابل تنظیم از 2.5 ولت تا 35 ولت
• می‌توان با استفاده از اجزاء خارجی، ولتاژ خروجی را در این محدوده تنظیم کرد.
• فرکانس سوئیچینگ: به طور معمول در محدوده ده‌ها تا صد‌ها کیلوهرتز
• LTC1871 با فرکانس سوئیچینگ بالا کار می‌کند که امکان استفاده از اجزاء خارجی کوچکتر و بهبود کارایی را فراهم می‌کند.
• حداکثر جریان خروجی بستگی به عواملی مانند تفاوت ولتاژ ورودی و خروجی، انتخاب اجزاء خارجی و ملاحظات حرارتی دارد.
• کارایی: طراحی با کارایی بالا
• LTC1871 برای کاهش اتلاف توان در فرایند تبدیل، طراحی شده است.
• این تبدیل‌کننده شامل حلقه کنترل بازخورد است تا ولتاژ خروجی را تنظیم کند و استحکام را تضمین کند.
•  LTC1871 شامل ویژگی‌های محافظت در برابر شرایط اضافه ولتاژ است که مدار و دستگاه‌های متصل را محافظت می‌کند.در صورت دمای بیش از حد، تبدیل‌کننده دارای ویژگی خاموشی حرارتی است تا از آسیب جلوگیری کند.
• این مدار شامل محدودکننده جریان است تا از مصرف جریان بیش از حد جلوگیری شود.

بررسی پایه های ماژول رگولاتور افزاینده DC به DC با تراشه LTC1871

• VIN: ورودی تغذیه (Input Voltage)
• GND: زمین (Ground)
• FB: پین بازخورد (Feedback)
• COMP: پین کنترل جبران (Compensation Control)
• SS: پین کنترل سوئیچینگ (Switching Control)
• VOUT: خروجی تغذیه (Output Voltage)
