ماژول تشخیص شعله و آتش مادون قرمز
990,000 ریال
مناسب برای ربات های اتش نشانی
ماژول سنسور آتش و شعله مادون قرمز ، یک ماژول گیرنده مادون قرمز است که بیشتر بهمنظور تشخیص شعله در پروژههای رباتیک و یا سیستمهای تشخیص شعله به کار میرود. ولتاژ تغذیه این ماژول 3.3 یا 5 ولت است و هنگام اتصال تغذیه، ال ای دی قرمز رنگ روی ماژول روشن خواهد شد. ال ای دی دیگری نیز بر روی این سنسور آتش قرار دارد که هنگام تشخیص امواج مادون قرمز با طول موج بین 760 الی 1100 نانومتر توسط گیرنده، روشن خواهد شد. علاوه بر این، توسط پتانسیومتر روی برد میتوان میزان حساسیت گیرنده را تغییر داد. این ماژول شامل یک آی سی مقایسه کننده LM393 نیز میباشد که خروجی دیجیتال را میسازد.
| وزن | 0.05 کیلوگرم |
|---|---|
| ابعاد |
32 × 15 × 6 میلیمتر |
| نوع خروجی |
پالس ؛دیجیتال |
موجود در انبار
درباره ماژول تشخیص شعله و آتش مادون قرمز
به کمک ماژول تشخیص شعله و آتش مادون قرمز میتوانید وقوع آتشسوزی را از راه دور تشخیص دهید و به کمک پتانسیومتر تعبیه شده بر روی برد نیز قادر خواهید بود حساسیت سنسور را تنظیم کنید. همچنین، این سنسور دارای خروجی دیجیتال و دارای دو عدد LED برای پاور و نشان دادن خروجی است.
مشخصات فنی :
- مدل: KY-026
- دامنه ولتاژ تغذیه : 3.3 الی 5 ولت
- دامنه طول موج قابل تشخیص: 1100-760 نانومتر
- حداکثر جریان مصرفی: 15 میلیآمپر
- زاویه تشخیص: 60 درجه
- تراشه مقایسهکننده: LM393
- نوع سنسور: مادون قرمز
- نوع خروجی: آنالوگ و دیجیتال
- قابلیت تنظیم میزان حساسیت با پتانسیومتر
- سازگار با انواع میکروکنترلرها
- امکان نصب برد با پیچ M3
- کانکتور : پین هدر
- ابعاد برد: 14.5*31 میلیمتر
به کارگیری ماژول سنسور آتش وشعله-سنسور مادون قرمز
- ربات های آتش نشانی
- حساسیت محیطی
- سیستم اتوماسیون خانگی، سیستم های امنیتی و آتش نشانی

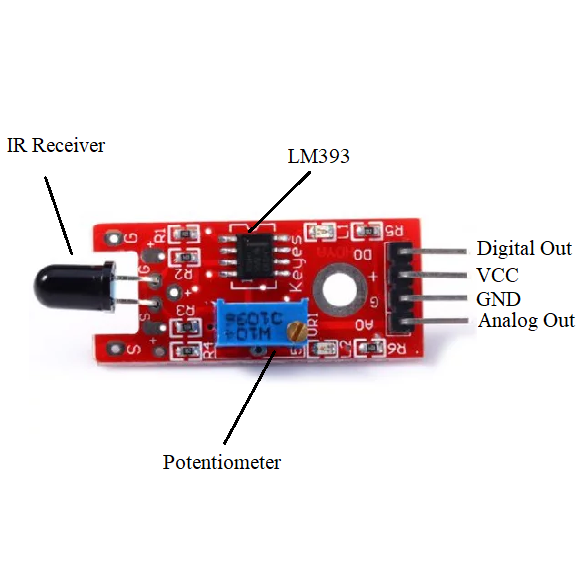

امکانات ماژول سنسور آتش وشعله-سنسور مادون قرمز
- حساسيت بالا با طيف شعله
- چراغ نشانگر قدرت
- جای پیچ برای نصب
- شعله تشخیص چراغ
- خروجی کمپرسور، با چیپ ست LM393 پایدار در مقایسه
- GND: زمین
- DO: خروجی دیجیتال
- VCC: ولتاژ ورودی مثبت (3.3V تا 5.0V)
