ماژول جوی استیک دو محوره

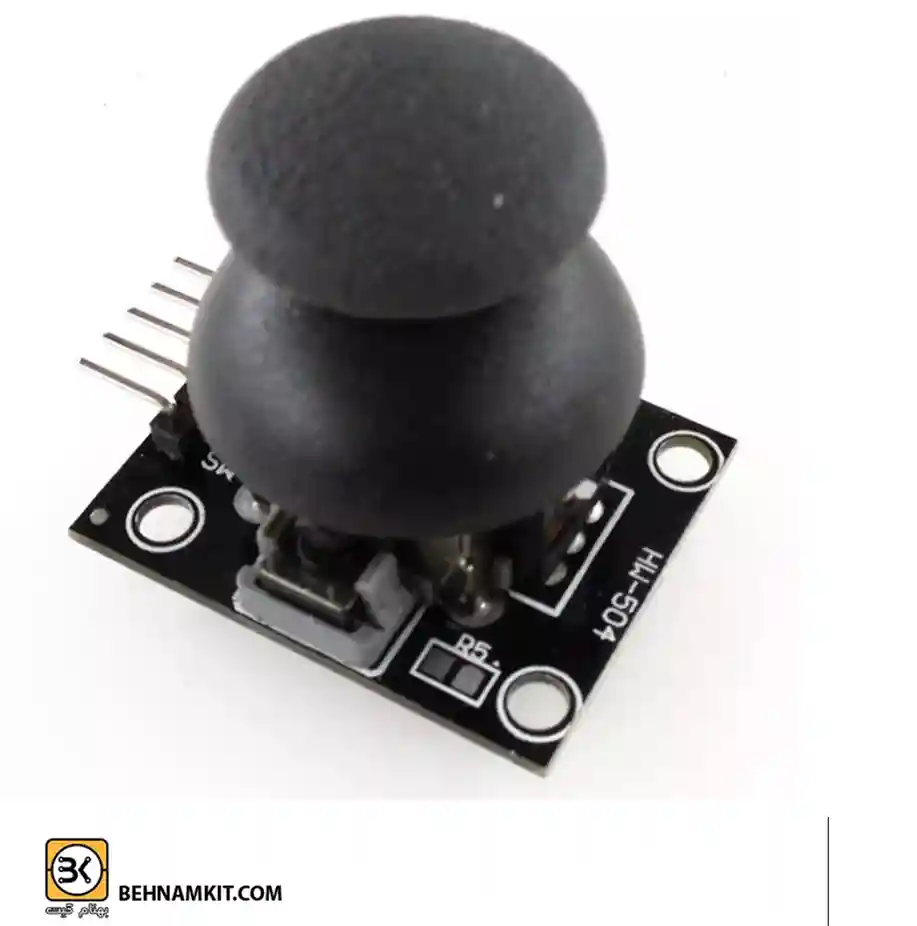

ماژول جوی استیک دو محوره جابه‌جایی‌های دست کاربران را در قالب سیگنال‌های الکتریکی آنالوگ که قابلیت خوانده شدن توسط ترمینو مستر دارند، دریافت و منتقل می‌کند.

این جوی‌استیک آنالوگ تغییرات تدریجی در شدت جابه‌جایی دست در هر مسیری به خصوص X و Y را تشخیص می‌دهد. برای مثال، با استفاده از این ماژول جوی استیک دو محوره می‌توانید دو استپر موتور را با توجه به زاویه یا محل قرارگیری جوی‌استیک جابه‌جا کنید. بر این اساس، با توجه به داده‌های کسب شده توسط ADC و وارد آمدن مقادیر لازم در اسلات مدنظر، برنامه می‌تواند موتور را با در نظرگیری سرعت یا شتاب به حرکت دربیاورد. فشار دادن جوی‌استیک سوئیچی را فعال می‌کند که می‌توان آن را به ترمینو مستر متصل نمود.

این ماژول جوی استیک دارای دو محور یا دو خروجی آنالوگ X و Y است که هر محور در واقع یک پتانسیومتر یا مقاومت خروجی متغیر است که ولتاژ خروجی آنالوگی را برای هر محور می‌دهد (هر پتانسیومتر 10 کیلو است). این ماژول وقتی در حالت عادی قرار دارد خروجی آن حدود 2.5 ولت است و زمانی که جوی استیک را تکان می‌دهید و حالتش تغییر می‌کند، خروجی آن از 0 تا 5 ولت تغییر می‌یابد. این ماژول به راحتی به بردهای آردوینو، رزبری پای و هر میکروکنترلر دیگری متصل می‌گردد.

دانلود دیتاشیت ماژول جوی استیک دو محوره

پین‌های ماژول جوی استیک دو محوره

1. GND: اتصال به زمین
2. +5V: برای دریافت ولتاژ 5 ولت DC
3. VRx: دریافت‌کننده ولتاژ در مسیر خروجی X
4. VRy: دریافت‌کننده ولتاژ در مسیر خروجی Y
5. SW: دکمه سوییچ‌کننده
