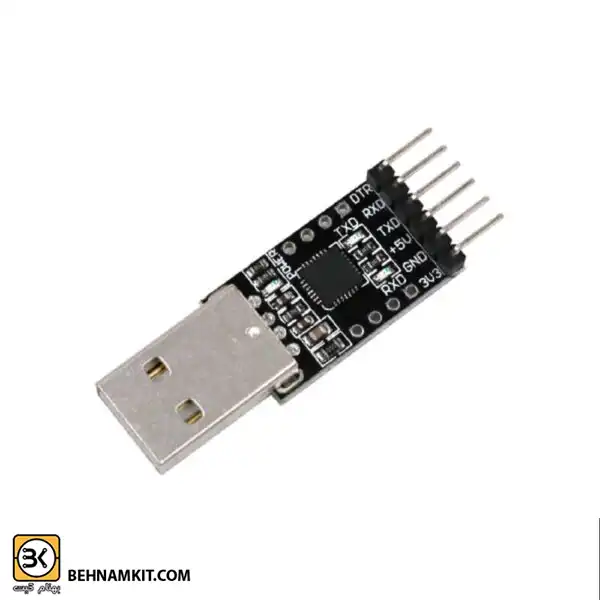

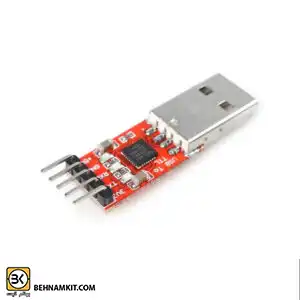

ماژول تبدیل USB TO TTL CP2102

ماژول مبدل USB به سریال TTL با تراشه CP2102

ماژول مبدل USB به سریال TTL با تراشه CP2102 یکی از محبوب‌ترین ابزارهای موجود برای ارتباط بین کامپیوتر و میکروکنترلرها است. این ماژول با استفاده از تراشه CP2102 که از تکنولوژی‌های پیشرفته و کارایی بالا بهره می‌برد، امکان انتقال اطلاعات سریال را به راحتی و با دقت فراهم می‌کند.

دانلود دیتاشیت ماژول USB به سریال TTL با تراشه CP2102

ویژگی‌های بارز ماژول مبدل USB به سریال TTL CP2102
– دارای مدار قطع‌کننده خودکار در صورت افزایش جریان
– مجهز به کانکتورهای قابل شناسایی
– به طور کامل اسمبل و آماده برای استفاده

استفاده از این ماژول به راحتی امکان‌پذیر است و می‌تواند در پروژه‌های مختلف سخت‌افزاری بسیار مفید باشد!

ویژگی‌های کلیدی ماژول CP2102

1. تبدیل USB به TTL: تبدیل آسان ارتباط USB کامپیوتر به ارتباط سریال TTL.
2. تراشه قدرتمند CP2102: عملکرد پایدار و سرعت انتقال داده بالا.
3. سازگاری گسترده: قابل استفاده با انواع سیستم‌عامل‌ها از جمله ویندوز، لینوکس و مک.
4. پشتیبانی از ولتاژهای مختلف: قابلیت کار در ولتاژهای 3.3 ولت و 5 ولت.
5. ابعاد کوچک و وزن سبک: مناسب برای استفاده در فضاهای محدود.
6. نصب آسان: درایورهای لازم برای نصب سریع و آسان در دسترس هستند.

مشخصات فنی ماژول

• تراشه اصلی: CP2102
• ولتاژ کاری: 3.3 ولت و 5 ولت
• پین‌های خروجی: TXD، RXD، VCC، GND، DTR
• سرعت انتقال داده: پشتیبانی از سرعت‌های تا 1 مگابیت بر ثانیه
• پشتیبانی از سیستم‌عامل‌ها: ویندوز، لینوکس، مک
• ابعاد: کوچک و مناسب برای استفاده‌های قابل حمل

مزایای استفاده از ماژول CP2102

1. سازگاری گسترده: قابل استفاده با انواع میکروکنترلرها مانند Arduino، ESP8266، ESP32 و AVR.
2. انتقال داده پایدار: کاهش خطاهای انتقال داده با استفاده از تراشه قدرتمند CP2102.
3. پشتیبانی از ولتاژ دوگانه: امکان اتصال به مدارهای 3.3 ولت و 5 ولت بدون نیاز به تنظیمات خاص.
4. استفاده آسان: پین‌های مشخص و نصب درایور ساده باعث شده تا این ماژول حتی برای مبتدیان نیز مناسب باشد.
5. ابعاد جمع‌وجور: طراحی کوچک که به راحتی در پروژه‌های مختلف جای می‌گیرد.

کاربردهای ماژول مبدل USB به سریال TTL

• برنامه‌ریزی میکروکنترلرها: استفاده برای آپلود کد روی میکروکنترلرهایی مانند Arduino و AVR.
• ارتباط با ماژول‌های وایرلس: اتصال به ماژول‌هایی مانند ESP8266 و ESP32 برای انتقال داده.
• پروژه‌های IoT: استفاده برای ارتباط بین دستگاه‌های اینترنت اشیا و کامپیوتر.
• دیباگ کردن مدارها: خواندن و نوشتن داده‌های سریال برای شناسایی خطاها.
• ارتباط با سنسورها: اتصال مستقیم به سنسورها و ماژول‌های سریال TTL.

راهنمای نصب و استفاده

مراحل نصب

1. دانلود درایور: ابتدا درایور تراشه CP2102 را از وب‌سایت رسمی Silicon Labs دانلود کنید.
2. نصب درایور: درایور را نصب کنید و مطمئن شوید که سیستم‌عامل دستگاه شما را شناسایی کرده است.
3. اتصال به مدار:
   • پین TXD ماژول را به RXD میکروکنترلر متصل کنید.
   • پین RXD ماژول را به TXD میکروکنترلر متصل کنید.
   • VCC و GND را به منبع تغذیه متصل کنید.
4. بررسی ارتباط: از نرم‌افزارهای سریال مانند Putty یا Arduino IDE برای ارسال و دریافت داده استفاده کنید.

نکات مهم

• مطمئن شوید که ولتاژ کاری ماژول با مدار سازگار است (3.3 ولت یا 5 ولت).
• در هنگام اتصال TXD و RXD به میکروکنترلر، پین‌ها را جابه‌جا نکنید.

عیب‌یابی مشکلات رایج

1. ماژول شناسایی نمی‌شود: درایور را دوباره نصب کنید و کابل USB را بررسی کنید.
2. عدم انتقال داده: اتصال TXD و RXD را بررسی کنید و از صحیح بودن تنظیمات سرعت انتقال داده اطمینان حاصل کنید.
3. قطع ارتباط در حین کار: از کابل USB باکیفیت و تغذیه پایدار استفاده کنید.

جمع‌بندی

ماژول مبدل USB به سریال TTL با تراشه CP2102 ابزاری ضروری برای هر کسی است که در زمینه الکترونیک و برنامه‌نویسی میکروکنترلرها فعالیت می‌کند. این ماژول با قابلیت‌های متنوع و سازگاری بالا، انتخابی ایده‌آل برای پروژه‌های کوچک و بزرگ است. با استفاده از این ماژول می‌توانید ارتباط بین کامپیوتر و میکروکنترلر خود را به‌راحتی برقرار کنید و پروژه‌های خود را هوشمندتر و حرفه‌ای‌تر کنید.

پرسش‌های متداول

1. آیا این ماژول با Raspberry Pi کار می‌کند؟
بله، این ماژول می‌تواند با Raspberry Pi برای ارتباط سریال استفاده شود.

2. آیا می‌توان این ماژول را برای پروگرام کردن AVR استفاده کرد؟
بله، این ماژول برای پروگرام کردن میکروکنترلرهای AVR بسیار مناسب است.

3. آیا نیاز به منبع تغذیه جداگانه دارد؟
خیر، ماژول از طریق پورت USB تغذیه می‌شود.

4. حداکثر سرعت انتقال داده چقدر است؟
این ماژول از سرعت انتقال داده تا 1 مگابیت بر ثانیه پشتیبانی می‌کند.

5. آیا نصب این ماژول برای مبتدیان آسان است؟
بله، نصب و استفاده از این ماژول بسیار ساده است و نیازی به دانش پیشرفته ندارد.
