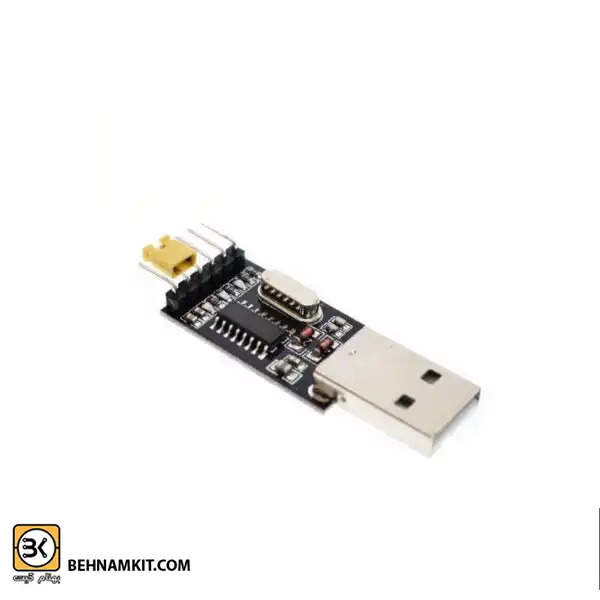

ماژول مبدل USB به سریال با آی‌سی CH340

ماژول مبدل USB به سریال با آی‌سی CH340 یکی از پرکاربردترین ابزارها در پروژه‌های الکترونیکی است که امکان ارتباط بین کامپیوتر و دستگاه‌های سریال مانند میکروکنترلرها، ماژول‌های وایرلس و سنسورها را فراهم می‌کند. این ماژول با استفاده از آی‌سی CH340، ارتباطی پایدار و قابل اطمینان ایجاد می‌کند و برای انواع پروژه‌ها ایده‌آل است.

ویژگی‌های کلیدی ماژول CH340

1. تبدیل USB به TTL: مناسب برای ارتباط بین کامپیوتر و دستگاه‌های سریال TTL.
2. آی‌سی CH340: یک تراشه اقتصادی و پربازده برای انتقال داده.
3. پشتیبانی از ولتاژهای مختلف: امکان کار با ولتاژهای 3.3 ولت و 5 ولت.
4. سازگاری بالا: قابل استفاده با سیستم‌عامل‌های ویندوز، لینوکس و مک.
5. اندازه کوچک و طراحی سبک: ایده‌آل برای پروژه‌های قابل حمل.
6. نصب آسان: درایورهای این ماژول به‌راحتی در دسترس هستند.

ویژگی‌های کلیدی ماژول مبدل USB به سریال CH340

– مبدل USB به سریال با چیپ CH340

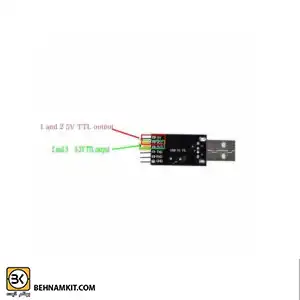

– ارائه دو خروجی ولتاژ 3.3 ولت و 5 ولت
– سازگاری کامل با سیستم عامل‌های مختلف ویندوزی

برای دریافت دیتاشیت، می‌توانید به منابع معتبر مراجعه کنید.

مشخصات فنی ماژول

• تراشه اصلی: CH340
• ولتاژ کاری: 3.3 ولت و 5 ولت
• پین‌های خروجی: TXD، RXD، VCC، GND
• سرعت انتقال داده: پشتیبانی از سرعت‌های متنوع تا 2 مگابیت بر ثانیه
• پشتیبانی از سیستم‌عامل‌ها: ویندوز، لینوکس، مک
• ابعاد: طراحی کوچک و قابل حمل

مزایای استفاده از ماژول CH340

1. قیمت مناسب: انتخابی اقتصادی برای پروژه‌های DIY و صنعتی.
2. عملکرد پایدار: آی‌سی CH340 ارتباط سریال بدون قطعی را تضمین می‌کند.
3. سازگاری گسترده: قابل استفاده با میکروکنترلرهایی مانند Arduino، ESP8266 و ESP32.
4. پشتیبانی از ولتاژ دوگانه: امکان استفاده با مدارهای 3.3 ولت و 5 ولت.
5. نصب و استفاده آسان: مناسب برای کاربران مبتدی و حرفه‌ای.

کاربردهای ماژول CH340

• برنامه‌ریزی میکروکنترلرها: آپلود کد روی آردوینو، ESP32 و سایر میکروکنترلرها.
• ارتباط با ماژول‌های وایرلس: اتصال به ماژول‌هایی مانند ESP8266 برای ارسال و دریافت داده.
• پروژه‌های IoT: مناسب برای پروژه‌های اینترنت اشیا و ارتباط بین دستگاه‌ها.
• دیباگ مدارها: بررسی و رفع مشکلات با خواندن داده‌های سریال.
• ارتباط با سنسورها: دریافت داده از سنسورها و ماژول‌های سریال.

راهنمای نصب و راه‌اندازی

مراحل نصب

1. دانلود درایور: درایور CH340 را از وب‌سایت رسمی یا منابع معتبر دانلود کنید.
2. نصب درایور: مراحل نصب را دنبال کنید تا کامپیوتر ماژول را شناسایی کند.
3. اتصال به مدار:
   • پین TXD ماژول را به RXD میکروکنترلر متصل کنید.
   • پین RXD ماژول را به TXD میکروکنترلر متصل کنید.
   • VCC و GND را به منبع تغذیه متصل کنید.
4. استفاده از نرم‌افزارهای سریال: نرم‌افزارهایی مانند Putty یا Arduino IDE برای ارتباط سریال مناسب هستند.

نکات مهم

• از اتصال صحیح پین‌ها اطمینان حاصل کنید.
• مطمئن شوید که ولتاژ کاری ماژول با مدار شما سازگار است.

عیب‌یابی مشکلات رایج

1. ماژول شناسایی نمی‌شود: درایور را دوباره نصب کنید و کابل USB را بررسی کنید.
2. عدم انتقال داده: اتصال TXD و RXD را بررسی کنید.
3. سرعت انتقال داده ناسازگار: مطمئن شوید که تنظیمات Baud Rate در نرم‌افزار سریال درست است.

جمع‌بندی

ماژول مبدل USB به سریال با آی‌سی CH340 یکی از بهترین انتخاب‌ها برای ارتباط بین کامپیوتر و دستگاه‌های سریال است. این ماژول با طراحی ساده، قیمت مناسب، و عملکرد پایدار، گزینه‌ای ایده‌آل برای علاقه‌مندان به الکترونیک، مهندسان و کاربران حرفه‌ای است. با استفاده از این ماژول می‌توانید پروژه‌های خود را با سرعت و دقت بیشتری پیش ببرید.

پرسش‌های متداول

1. آیا این ماژول با Raspberry Pi کار می‌کند؟
بله، این ماژول می‌تواند با Raspberry Pi برای ارتباط سریال استفاده شود.

2. آیا نیاز به منبع تغذیه جداگانه دارد؟
خیر، ماژول از طریق پورت USB تغذیه می‌شود.

3. آیا برای مبتدیان مناسب است؟
بله، نصب و استفاده از این ماژول بسیار ساده است.

4. آیا این ماژول از سرعت بالا پشتیبانی می‌کند؟
بله، ماژول از سرعت انتقال داده تا 2 مگابیت بر ثانیه پشتیبانی می‌کند.

5. آیا می‌توان از این ماژول برای پروگرام کردن AVR استفاده کرد؟
بله، این ماژول برای پروگرام کردن میکروکنترلرهای AVR مناسب است.
