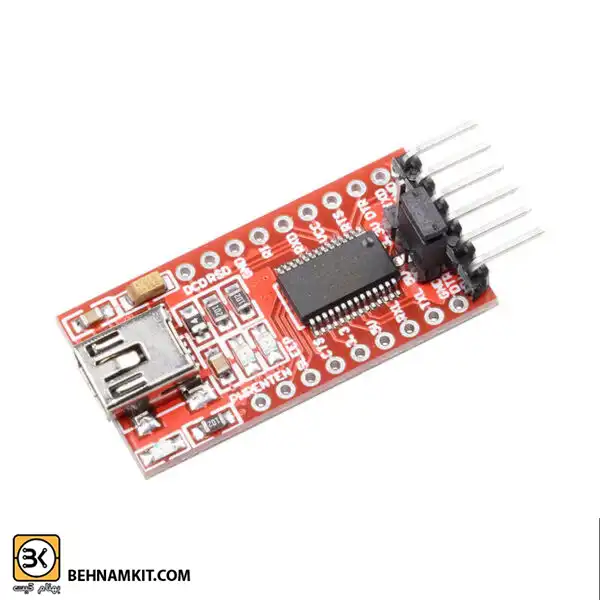

ماژول TTL به USB با آی سی FT232RL

درباره ماژول TTL به USB با آی سی FT232RL

ماژول TTL به USB با آی سی FT232RL یک ابزار کاربردی برای ارتباط میان کامپیوتر و میکروکنترلرها یا سایر دستگاه‌های دارای رابط سریال است. این ماژول دارای قابلیت‌های جالبی شامل موارد زیر است:

ویژگی‌های کلیدی ماژول TTL به USB با آی سی FT232RL:
1. رابط داخلی UART: این ماژول امکان برقراری ارتباط آسان با دستگاه های سریالی را فراهم می‌کند.
2. آی سی FT232RL: این آی سی به دلیل قابلیت‌های خوب خود در تبدیل سیگنال‌های USB به سریال و برعکس شناخته شده است.
3. آسیلاتور داخلی: وجود آسیلاتور داخلی نیاز به مدارهای خارجی را کاهش می‌دهد و باعث کم‌حجم‌تر شدن طراحی می‌شود.
4. پشتیبانی از انواع نرخ Baud: این ماژول از نرخ‌های مختلف برای انتقال داده پشتیبانی می‌کند که باعث انعطاف‌پذیری در ارتباطات می‌شود.
5. نصب آسان: به راحتی روی سیستم‌های مختلف شناسایی و نصب می‌شود و نیاز به درایور خاصی ندارد.
6. عملکرد پایدار: FT232RL به خاطر ثبات و عملکرد قابل اعتماد خود مشهور است.

این ماژول به خاطر سادگی و کارایی بالا در پروژه‌های DIY، انواع سنسورها، ماژول‌های ارتباطی و میکروکنترلرها بسیار محبوب است.

ویژگی‌های کلیدی ماژول FT232RL

1. تبدیل USB به TTL: مناسب برای ارتباط بین کامپیوتر و دستگاه‌های سریال.
2. تراشه FT232RL: پشتیبانی از سرعت انتقال داده بالا و کیفیت ارتباطی عالی.
3. سازگاری با سیستم‌عامل‌های مختلف: پشتیبانی از ویندوز، لینوکس و مک.
4. پشتیبانی از ولتاژهای مختلف: قابل استفاده در ولتاژهای 3.3 ولت و 5 ولت.
5. ابعاد کوچک و طراحی سبک: مناسب برای پروژه‌های قابل حمل.
6. نصب آسان: درایورهای رسمی و به‌روز برای نصب سریع در دسترس هستند.

مشخصات فنی ماژول

• تراشه اصلی: FT232RL
• ولتاژ کاری: 3.3 ولت و 5 ولت
• پین‌های خروجی: TXD، RXD، VCC، GND، DTR
• سرعت انتقال داده: پشتیبانی از نرخ Baud تا 3 مگابیت بر ثانیه
• پشتیبانی از سیستم‌عامل‌ها: ویندوز، لینوکس، مک
• ابعاد: کوچک و مناسب برای استفاده‌های مختلف

مزایای استفاده از ماژول FT232RL

1. عملکرد پایدار: تراشه FT232RL ارتباط بدون قطعی و با کیفیت بالا را تضمین می‌کند.
2. سازگاری گسترده: امکان استفاده با انواع میکروکنترلرها از جمله Arduino، ESP8266، و AVR.
3. پشتیبانی از ولتاژ دوگانه: مناسب برای مداراتی با تغذیه 3.3 ولت یا 5 ولت.
4. قابلیت‌های پیشرفته: مانند کنترل سخت‌افزاری جریان داده و پشتیبانی از DTR برای ریست خودکار میکروکنترلر.
5. نصب درایور آسان: درایورهای رسمی و پشتیبانی گسترده از تراشه باعث سهولت در استفاده می‌شود.

کاربردهای ماژول FT232RL

• برنامه‌ریزی میکروکنترلرها: آپلود کد روی بردهای Arduino، ESP32 و AVR.
• ارتباط با ماژول‌های وایرلس: اتصال به ESP8266 و ESP32 برای انتقال داده.
• پروژه‌های IoT: برقراری ارتباط بین دستگاه‌های اینترنت اشیا و کامپیوتر.
• دیباگ کردن مدارها: بررسی و رفع مشکلات با خواندن داده‌های سریال.
• ارتباط با سنسورها و دستگاه‌های سریال: اتصال به سنسورهای مختلف برای خواندن و ارسال داده‌ها.

راهنمای نصب و استفاده

مراحل نصب

1. دانلود درایور: به وب‌سایت رسمی FTDI مراجعه کرده و درایور FT232RL را دانلود کنید.
2. نصب درایور: مراحل نصب را طبق راهنما دنبال کنید.
3. اتصال به مدار:
   • TXD ماژول را به RXD دستگاه متصل کنید.
   • RXD ماژول را به TXD دستگاه متصل کنید.
   • VCC و GND را به منبع تغذیه متصل کنید.
4. استفاده از نرم‌افزارهای سریال: از ابزارهایی مانند Arduino IDE یا Putty برای ارسال و دریافت داده استفاده کنید.

نکات مهم

• ولتاژ کاری ماژول را با مدار خود هماهنگ کنید.
• اتصال پین‌های TXD و RXD را درست انجام دهید.

عیب‌یابی مشکلات رایج

1. شناسایی نشدن ماژول:
   • درایور را دوباره نصب کنید.
   • از سالم بودن کابل USB مطمئن شوید.
2. عدم انتقال داده:
   • اتصال صحیح TXD و RXD را بررسی کنید.
   • نرخ Baud در نرم‌افزار سریال را با تنظیمات دستگاه هماهنگ کنید.
3. ارتباط ناپایدار:
   • از کابل USB با کیفیت بالا استفاده کنید.
   • منبع تغذیه پایدار فراهم کنید.

جمع‌بندی

ماژول TTL به USB با آی‌سی FT232RL یکی از بهترین ابزارهای موجود برای ارتباط سریال در پروژه‌های الکترونیکی است. این ماژول با طراحی حرفه‌ای، عملکرد پایدار و نصب آسان، گزینه‌ای مناسب برای مبتدیان و حرفه‌ای‌ها محسوب می‌شود. اگر به دنبال ابزاری قابل اطمینان برای انتقال داده سریال بین کامپیوتر و دستگاه‌های خود هستید، این ماژول انتخابی بی‌نقص خواهد بود.

پرسش‌های متداول

1. آیا این ماژول برای پروگرام کردن Arduino مناسب است؟
بله، این ماژول یکی از بهترین گزینه‌ها برای پروگرام کردن Arduino است.

2. آیا این ماژول از سیستم‌عامل لینوکس پشتیبانی می‌کند؟
بله، ماژول FT232RL با سیستم‌عامل لینوکس کاملاً سازگار است.

3. آیا نیاز به منبع تغذیه جداگانه دارد؟
خیر، ماژول از طریق USB تغذیه می‌شود.

4. حداکثر سرعت انتقال داده چقدر است؟
این ماژول از نرخ Baud تا 3 مگابیت بر ثانیه پشتیبانی می‌کند.

5. آیا استفاده از این ماژول برای مبتدیان آسان است؟
بله، نصب و استفاده از این ماژول بسیار ساده است و نیازی به دانش پیشرفته ندارد.
