تاچ سنسور خازنی TTP229

درباره ماژول کی پد 4×4 لمسی مدل TTP229

این کی‌پد (صفحه کلید) بر اساس آی‌سی تاچ TTP229 طراحی شده و قابلیت استفاده در دو حالت 8 کلید و 16 کلید را در اختیار کاربران قرار می‌دهد. خروجی ماژول کی پد 4×4 لمسی TTP229 به صورت دیجیتال است که برای اشغال پایه کمتر می‌توانید از پروتکل ارتباطی I2C استفاده کنید.

دانلود دیتاشیت ماژول کیپد 4×4 مدل TTP229

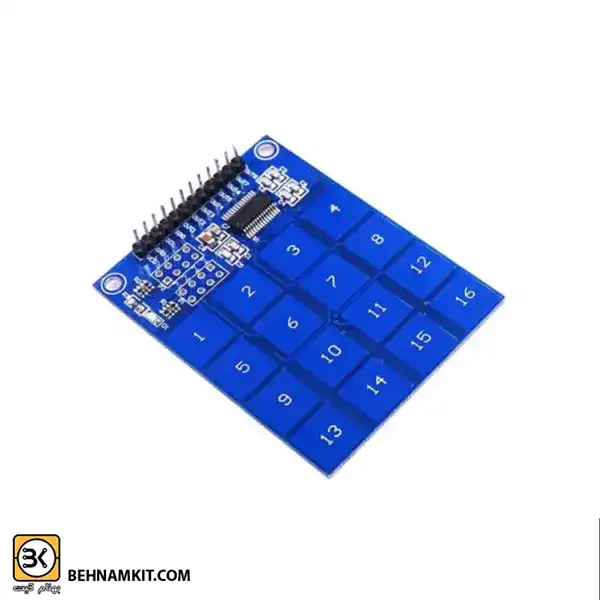

ماژول تاچ سنسور TTP229 کلید لمسی 16 کانال مدل HW-136

 ماژول تاچ سنسور TTP229، یک ماژول کیپد لمسی خازنی است. به کمک این ماژول می توانید ورودی اعداد از 1 الی 16 را به صورت تاچ از کاربر دریافت کنید. این ماژول می تواند به صورت Multi Keys(تشخیص چند کلید به صورت همزمان) نیز فعالیت نماید. همچنین ماژول تاچ پد به صورت عادی، کلیدهای 1 الی 8 و به کمک پورت I2C، کلیدهای 1 الی 16 را می تواند تشخیص دهد. این ماژول با بردهای آردوینو سازگاری کامل دارد. به منظور راه اندازی و کار با ماژول، کتابخانه آردوینو جهت سهولت در اجرا، توسعه یافته است.

ماژول کی پد 4×4 لمسی مدل TTP229: معرفی و کاربردها

ماژول کی پد 4×4 لمسی مدل TTP229 یکی از ابزارهای محبوب در پروژه‌های الکترونیکی است که از فناوری سنسور لمسی برای شناسایی فشردن کلیدها استفاده می‌کند. این ماژول به‌طور گسترده در دستگاه‌های الکترونیکی برای ایجاد رابط‌های کاربری لمسی و پروژه‌های رباتیک به کار می‌رود. برخلاف کی پدهای فیزیکی سنتی، کی پد لمسی TTP229 فاقد دکمه‌های مکانیکی است و به‌جای آن از سنسورهای خازنی برای شناسایی لمس استفاده می‌کند.

ویژگی‌های ماژول کی پد 4×4 لمسی TTP229

• صفحه لمسی با 16 کلید مجازی: ماژول TTP229 دارای 16 کلید لمسی (4 ردیف و 4 ستون) است که می‌تواند به‌صورت همزمان چند لمس را تشخیص دهد.
• حساسیت بالا به لمس: این ماژول از فناوری خازنی استفاده می‌کند که حساسیت بالایی به لمس‌های انگشت دارد و بدون نیاز به فشار زیاد، پاسخ می‌دهد.
• خروجی دیجیتال: ماژول TTP229 دارای خروجی دیجیتال است که پس از لمس، سیگنال 1 یا 0 را به میکروکنترلر ارسال می‌کند.
• ولتاژ تغذیه 2.4V تا 5.5V: ماژول TTP229 در محدوده ولتاژ 2.4V تا 5.5V کار می‌کند که آن را برای استفاده در پروژه‌های مختلف مناسب می‌کند.
• ابعاد کوچک و نصب آسان: این ماژول به راحتی به بردهایی مانند آردوینو و رزبری پای متصل می‌شود و نیاز به قطعات پیچیده ندارد.
• عملکرد دقیق و بدون تأخیر: ماژول TTP229 به سرعت به لمس‌های انجام شده واکنش نشان می‌دهد و هیچ تأخیر محسوس ندارد.

نحوه کارکرد ماژول TTP229

ماژول TTP229 از تکنولوژی خازنی برای شناسایی لمس استفاده می‌کند. زمانی که انگشت کاربر به سطح سنسور نزدیک می‌شود، یک تغییر خازنی در سطح سنسور ایجاد می‌شود که توسط مدار داخلی تشخیص داده می‌شود. سپس، سنسور وضعیت لمس را به میکروکنترلر یا دستگاه متصل ارسال می‌کند.

ماژول TTP229 از دو روش برای ارتباط با میکروکنترلر استفاده می‌کند: خروجی سریال (I2C) و خروجی پین‌های جداگانه. در هر دو روش، پس از لمس هر کلید، سنسور وضعیت آن را از طریق یک سیگنال دیجیتال به میکروکنترلر ارسال می‌کند. این قابلیت، انعطاف‌پذیری بالایی را برای استفاده در پروژه‌ها فراهم می‌آورد.

مشخصات فنی و ویژگی های کلی تاچ سنسور TTP229

ولتاژ کاری 2.4 الی 5.5

جریان مصرفی در حدود 2 میکرو آمپر در حالت SLEEP

دارای رابط سریال I2C جهت ارتباط با میکروکنترلرها در حالت 16 کلید

دارای 8 پایه GPIO جهت خواندن کلیدهای 1 الی 8 بدون نیاز به پورت I2C

تطبیق خودکار تاچ با شرایط محیط

کاربردهای تاچ سنسور TTP229

قفل های رمزی

کنترل ورود و خروج

صفحه کلید آسانسور

دریافت ورودی از کاربر در دستگاه های مختلف

کاربردهای ماژول کی پد 4×4 لمسی TTP229

1. دستگاه‌های الکترونیکی خانگی: این ماژول می‌تواند در سیستم‌های کنترل لمسی مانند روشن/خاموش کردن لوازم خانگی، سیستم‌های تهویه، یا دستگاه‌های صوتی و تصویری استفاده شود.
2. پروژه‌های رباتیک: در ربات‌های هوشمند می‌توان از کی پد TTP229 برای تعامل با ربات‌ها و کنترل عملکردهای مختلف استفاده کرد.
3. سیستم‌های امنیتی: برای ساخت دستگاه‌های قفل دیجیتال یا سیستم‌های امنیتی که نیاز به وارد کردن رمز دارند، ماژول TTP229 گزینه مناسبی است.
4. پروژه‌های آموزشی: در پروژه‌های آموزشی، به‌ویژه برای آشنایی با سیستم‌های لمسی و نحوه تعامل با میکروکنترلرها، می‌توان از این ماژول استفاده کرد.
5. پنل‌های کنترل لمسی: در ساخت پنل‌های کنترل لمسی برای دستگاه‌ها و سیستم‌های مختلف می‌توان از این کی پد استفاده کرد.

اتصال ماژول TTP229 به آردوینو

اتصال ماژول TTP229 به آردوینو بسیار ساده است. ابتدا باید پین‌های VCC، GND و SDA/SCL (در حالت I2C) یا پین‌های OUT (در حالت دیجیتال) را به پین‌های مربوطه در آردوینو متصل کنید. پس از اتصال، می‌توانید با استفاده از کد آردوینو وضعیت هر کلید را بررسی کرده و اقدامات مناسب را انجام دهید.

کد نمونه برای آردوینو:

در این کد، ما از روش ارتباطی I2C برای اتصال ماژول TTP229 به آردوینو استفاده می‌کنیم:

#include <Wire.h>

#define TTP229_ADDR 0x57  // آدرس I2C ماژول

void setup() {
  Serial.begin(9600);
  Wire.begin();  // شروع ارتباط I2C
}

void loop() {
  Wire.requestFrom(TTP229_ADDR, 2); // درخواست داده از ماژول TTP229
  if (Wire.available()) {
    byte highByte = Wire.read();
    byte lowByte = Wire.read();
    int buttonStatus = (highByte << 8) | lowByte; // ترکیب دو بایت داده
    for (int i = 0; i < 16; i++) {
      if (buttonStatus & (1 << i)) {
        Serial.print("Button ");
        Serial.print(i + 1);
        Serial.println(" is pressed");
      }
    }
  }
  delay(100); // تأخیر برای خواندن داده‌ها
}

در این کد، وضعیت کلیدهای کی پد TTP229 از طریق پروتکل I2C خوانده می‌شود و در صورت فشرده شدن هر کلید، وضعیت آن به نمایش درمی‌آید.

مزایا و معایب ماژول TTP229

مزایا:

• حساسیت بالا: این ماژول حساسیت بالایی به لمس دارد و بدون نیاز به فشار زیاد، لمس‌ها را شناسایی می‌کند.
• طراحی بدون قطعات مکانیکی: برخلاف کی پدهای سنتی که شامل دکمه‌های فیزیکی هستند، این ماژول فاقد قطعات متحرک است و طول عمر بیشتری دارد.
• ساده و ارزان: این ماژول هزینه پایینی دارد و نصب و راه‌اندازی آن بسیار ساده است.
• انعطاف‌پذیری در ارتباط: با پشتیبانی از پروتکل‌های مختلف مانند I2C و دیجیتال، این ماژول برای پروژه‌های مختلف مناسب است.

معایب:

• حساسیت به شرایط محیطی: این ماژول ممکن است در محیط‌های مرطوب یا گرد و غبار عملکرد دقیقی نداشته باشد.
• نویز محیطی: مانند بسیاری از سنسورهای دیگر، ممکن است به تداخلات الکترومغناطیسی حساس باشد.
• محدودیت در اندازه و طراحی: برخلاف کی پدهای فیزیکی که می‌توانند با تعداد کلیدهای بیشتر طراحی شوند، این ماژول محدود به 16 کلید است.

نتیجه‌گیری

ماژول کی پد 4×4 لمسی مدل TTP229 یک ابزار کارآمد و مناسب برای پروژه‌های الکترونیکی است که نیاز به یک رابط کاربری لمسی دارند. این ماژول به دلیل طراحی ساده، حساسیت بالا و نصب آسان، در پروژه‌های مختلف مانند سیستم‌های کنترل، رباتیک، امنیتی و آموزشی کاربرد فراوانی دارد. اگر به دنبال استفاده از یک کی پد لمسی برای پروژه‌های خود هستید، ماژول TTP229 یک گزینه بسیار مناسب است که می‌تواند نیازهای شما را به خوبی برآورده کند.
