ماژول بازر اکتیو

ماژول بي زر 5 ولت BUZZER

این ماژول بازر 5 ولت یک بازر فعال است که در صورت قرارگیری در معرض ولتاژ DC قادر خواهد بود با فرکانس 2300 تا 300 هرتز صدای آرامی پخش کند. این بازر نیرویی به اندازه 25 میلی‌آمپر را از پین S دریافت می‌کند. البته پیشنهاد شده که جریان بیش از 20 میلی‌آمپر نگردد تا عمر و دوام این ماژول افزایش یابد. صدای این بازر با فرکانس 2.3 کیلوهرتز و با شدت 85 دسی‌بل نسبتاً بلند می‌باشد بنابراین بهتر است از آن در چراغ‌های هشداردهنده، آلارم و . . . استفاده کنید.

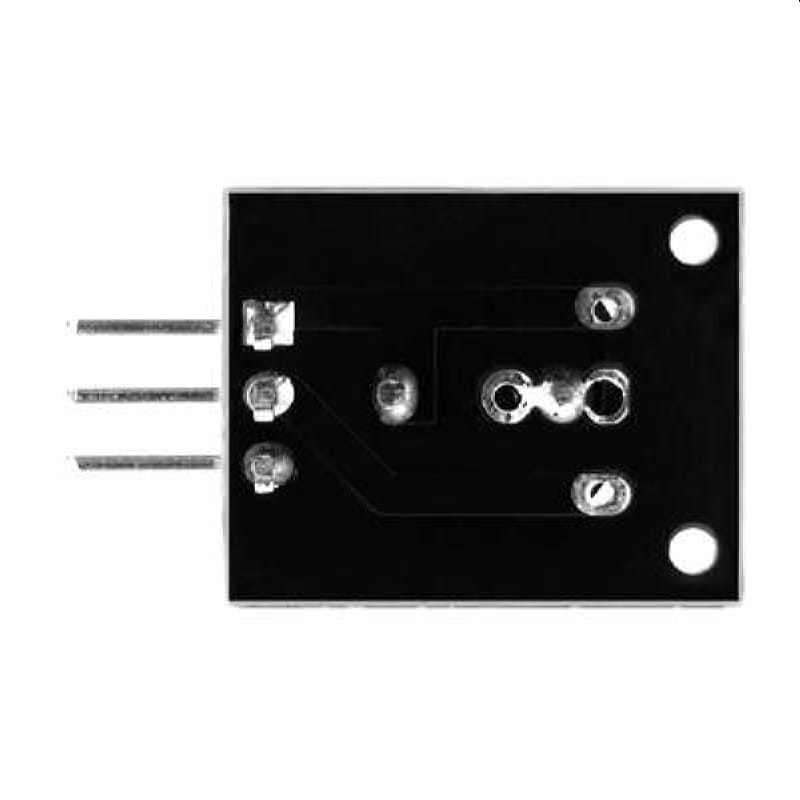

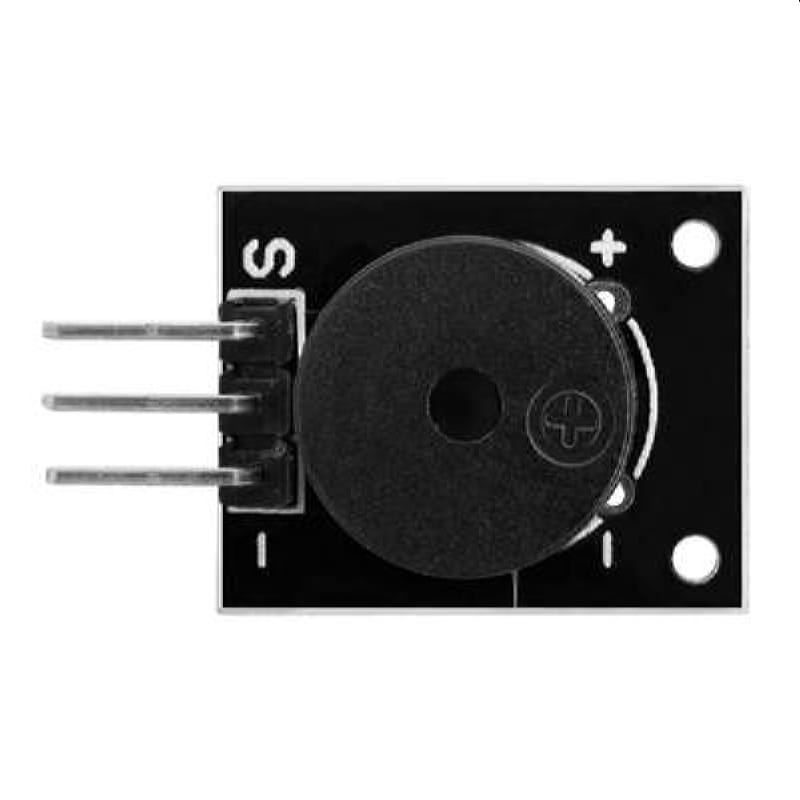

ساختار ماژول بازر 5 ولت

از این بازر که یک هدر دارای سه پین دارد می‌توان در پروژه‌های ساده و مبتدی پخش سیگنال‌ها بهره برد. لازم به ذکر است که چنان‌چه پس از خرید، روی بازر پوشش محافظ وجود داشت، آن را جدا کنید تا بتواند به خوبی فعالیت نماید.

بازرها (Buzzers) به عنوان دستگاه‌های صوتی در بسیاری از پروژه‌های الکترونیکی و سیستم‌های هشداردهنده استفاده می‌شوند. بازرها به دو نوع اکتیو (Active) و پسیو (Passive) تقسیم‌بندی می‌شوند:

1. بازر اکتیو: این نوع بازرها به تغذیه DC نیاز دارند و معمولاً تنها یک نوع صدا (مثلاً صدای ثابت یا بیپ) تولید می‌کنند. بازرهای اکتیو به راحتی با اتصال مستقیم به منبع تغذیه یا پین میکروکنترلر عمل می‌کنند.

2. بازر پسیو: این نوع بازرها به سیگنال متغیر نیاز دارند و می‌توانند با تغییر فرکانس سیگنال دریافتی، صداهای مختلفی تولید کنند. به عبارت دیگر، سطح صدا متناسب با فرکانس سیگنال ورودی تغییر می‌کند و این امکان را به طراحان می‌دهد که صداهای متنوع‌تری ایجاد کنند.

کاربرد ماژول بازر اکتیو

ماژول بازر اکتیو برای تولید صدا به کار می‌رود. در واقع دو نوع بازر وجود دارد؛ فعال و غیرفعال.

چنان‌چه این ماژول فعال یا اکتیو، به یک منبع نیرو وصل شود، صدا پخش می‌کند. این در حالی است که ماژول‌های غیرفعال برای اینکه بتوانند صدایی را پخش نمایند، می‌بایست سیگنالی را از طریق یک میکروکنترلر دریافت کنند.

ولتاژ تغذیه این بازر اکتیو 3.3 تا 5 ولت است. این ماژول سه پین دارد که عبارتند از: VCC (منبع تغذیه 5 ولتی)، GND (اتصال به زمین) و I/O (ورودی دیجیتالی اطلاعات از طریق میکروکنترلر).

▎مشخصات فنی

• ولتاژ کاری: ۳.۳ تا ۵ ولت

• ابعاد: ۳۲ × ۱۳ میلی‌متر

▎کاربردها

بازرها در پروژه‌های مختلف الکترونیکی شامل:

• سیستم‌های هشدار (مانند دزدگیرها)

• دستگاه‌های خانگی (مانند مایکروویوها)

• بازی‌های الکترونیکی

• تجهیزات پزشکی

• و بسیاری از برنامه‌های دیگر که نیاز به تولید صدا دارند، استفاده می‌شوند.

▎نکات نصب

برای استفاده از بازرها:

• بازر اکتیو: کافی است آن را به منبع تغذیه متصل کنید و با ارسال ولتاژ، صدا تولید خواهد شد.

• بازر پسیو: باید سیگنال متغیر (فرکانس) را از میکروکنترلر ارسال کنید تا بتوانید صداهای مختلف تولید کنید.

به طور کلی، انتخاب نوع بازر بستگی به نیاز پروژه و نوع صدای مورد نظر دارد.
