کیت دزدگیرآموزش ساخت کیت چراغ پلیسی مدل P5

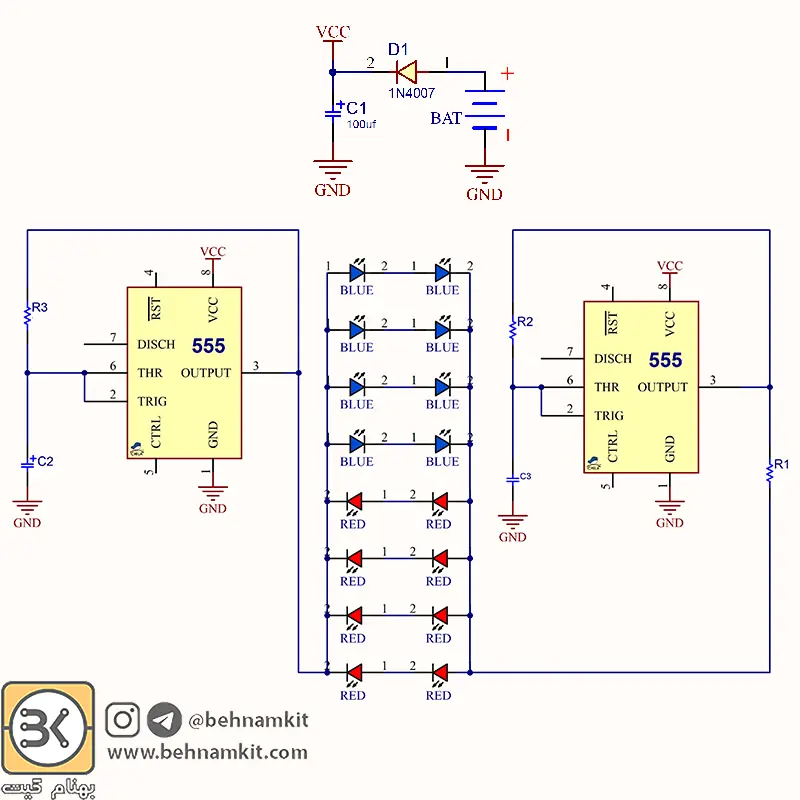

⚡ تحلیل ساختار مدار (Circuit Topology)
این مدار در واقع از دوتا نوسانساز (Oscillator) تشکیل شده که به صورت آبشاری (Cascaded) به هم وصل شدن تا اون افکت «چشمکزن پلیسی» (چندبار چشمک سریع در یک سمت و بعد در سمت دیگه) رو ایجاد کنن.
۱. بخش اول: نوسانساز فرکانس پایین (IC1 – NE555)
این آیسی در حالت *Astable* پیکربندی شده. وظیفه: تعیین سرعت جابهجایی بین رنگ آبی و قرمز.
قطعات کلیدی: مقاومت R_3 (یک مگا اهم) و خازن C_2 (یک میکروفاراد).
نکته فنی:با توجه به این مقادیر، ثابت زمانی بالا ایجاد میشه که باعث میشه خروجی پین ۳ برای مدت نسبتاً طولانی (در مقیاس میلیثانیه) High بمونه و بعد Low بشه. این یعنی انتخاب میکنه کدوم بلوک از LEDها اجازه روشن شدن داشته باشن.
۲. بخش دوم: نوسانساز فرکانس بالا (IC2 – NE555)
این یکی هم Astable هست اما با سرعت خیلی بیشتر. وظیفه: ایجاد اون پالسهای سریع (Strobe Effect).
قطعات کلیدی: مقاومت R_2 (یک مگا اهم) و خازن C_3 (صد نانوفاراد).
نکته ظریف: چون ظرفیت C_3 ده برابر کمتر از C_2 هست، فرکانسش خیلی بالاتره. خروجی این آیسی (پین ۳) از طریق مقاومت R_1 (۲۷۰ اهم) به LEDها وصل شده.
۳. منطق کارکرد (The Magic)
خروجی آیسی اول مستقیماً به آند/کاتد گروههای LED وصل شده. وقتی خروجی IC1 سطح High داشته باشه، یک گروه از LEDها بایاس میشن و وقتی Low باشه، گروه دیگه. همزمان IC2 داره با سرعت زیاد قطع و وصل میشه. نتیجه؟ وقتی نوبت گروه آبیه، اونا چندبار سریع فلاش میزنن و بعد نوبت قرمزها میشه.
🔍 بررسی قطعات و بخش تغذیه
حفاظت:استفاده از دیود 1N4007 (D_1) در ورودی باتری، حرکت هوشمندانهای برای محافظت در برابر پلاریته معکوسه (که اگه اشتباهی باتری رو برعکس زدی، مدار دود نشه بره هوا!).
فیلترینگ: خازن C_1 (صد میکروفاراد) برای صاف کردن ریپلهای احتمالی تغذیه عالیه.
آرایش LEDها:۸ عدد LED آبی و ۸ عدد LED قرمز که به صورت سری-موازی (دستههای دوتایی) چیده شدن. مقاومت R_1 هم جریان کل رو محدود میکنه تا LEDها عمر طولانی داشته باشن.
💡 چند نکته برای حرفهایتر شدن:
۱.تغییر سرعت:اگه خواستی سرعت جابهجایی بین آبی و قرمز رو تغییر بدی، با ظرفیت C2 بازی کن. اگه خواستی سرعت فلاش زدن (چشمکهای سریع) رو کم و زیاد کنی، برو سراغ C3.
۲. ولتاژ کاری: با توجه به دیود و آیسی ۵۵۵، این مدار با ۹ ولت عالی جواب میده.
📋 لیست قطعات و راهنمای نصب (Bill of Materials)
| نام قطعه (Part) | مقدار / تیپ | وظیفه در مدار |
|---|---|---|
| IC1 | NE555 | نوسانساز اصلی (تایمر تعیین سرعت جابهجایی رنگها) |
| IC2 | NE555 | نوسانساز ثانویه (ایجاد پالسهای سریع و فلاشزن) |
| D1 | 1N4007 | دیود محافظ (جلوگیری از سوختن مدار در صورت اتصال معکوس تغذیه) |
| C1 | 100uF | خازن الکترولیت جهت فیلترینگ و پایداری ولتاژ ورودی |
| C2 | 1uF | خازن زمانبندی برای تعیین مدت زمان روشن ماندن هر کانال |
| C3 | 100nF | خازن عدسی جهت تنظیم فرکانس فلاشهای سریع |
| R1 | 270 Ω | مقاومت محدودکننده جریان برای حفاظت از طول عمر LEDها |
| R2, R3 | 1M Ω | مقاومتهای دقیق جهت تنظیم تایمینگ نوسانسازها |
| Blue LEDs | 5mm (8x) | تولید نور آبی (چیدمان به صورت بلوکهای ۴ تایی) |
| Red LEDs | 5mm (8x) | تولید نور قرمز (چیدمان به صورت بلوکهای ۴ تایی) |
| Power In | 9V DC | ورودی تغذیه مدار (باتری کتابی یا آداپتور) |
💡 نکات طلایی برای مونتاژ (مخصوص خریدار):
1. جهت قطعات: موقع نصب آیسیها به بریدگی (U شکل) روی بدنه دقت کنید. همچنین دیود و خازنهای الکترولیت دارای قطب مثبت و منفی هستند؛ نصب برعکس باعث کار نکردن یا آسیب به مدار میشود.
2. پایه LEDها: پایه بلندتر در LED نشاندهنده قطب مثبت (آند) است. طبق نقشه بورد آنها را جایگذاری کنید.
3. لحیمکاری: برای بهترین نتیجه، از هویه ۳۰ یا ۴۰ وات و قلع باکیفیت استفاده کنید تا اتصالات تمیز و بدون نویز داشته باشید.
عیبیابی سریع کیت چشمکزن LED
نکته ایمنی:
پیش از جابهجا کردن قطعات یا اصلاح لحیمکاری، باتری را از مدار جدا کنید. در صورت داغ شدن غیرعادی هر قطعه، مدار را روشن نگه ندارید.
عیبیابی سریع کیت چشمکزن LED
| مشکل مشاهدهشده | علتهای احتمالی | راهحل پیشنهادی |
|---|---|---|
| مدار روشن نمیشود | باتری خالی، اتصال اشتباه باتری، قطعی مسیر تغذیه یا لحیمکاری ناقص | ولتاژ باتری و قطبیت مثبت/منفی را بررسی کنید؛ مسیرهای VCC و GND و لحیمها را چک کنید. |
| هیچ LEDی روشن نمیشود | نصب برعکس LEDها، خرابی LED یا نرسیدن ولتاژ به مدار | جهت LEDها را طبق PCB بررسی کنید؛ پایه بلند LED باید در محل مثبت قرار گیرد. |
| فقط LEDهای قرمز یا فقط آبی روشن میشوند | نصب اشتباه یکی از ICها، قطعی مسیر یک رنگ یا LED معیوب | جهت و جای IC1 و IC2، اتصالات LEDهای همان رنگ و لحیمکاریها را کنترل کنید. |
| LEDها ثابت روشن هستند و چشمک نمیزنند | اشتباه در مقدار یا قطبیت خازنهای زمانبندی، اتصال کوتاه اطراف آیسی 555 | مقادیر C2 و C3 و همچنین جهت خازن الکترولیتی C2 را بررسی کنید. |
| چشمکزدن خیلی کند یا خیلی سریع است | مقدار نادرست R2، R3، C2 یا C3 | مقدار قطعات زمانبندی را با جدول قطعات تطبیق دهید؛ قطعه اشتباه را تعویض کنید. |
| نور LEDها کم است | باتری ضعیف، مقاومت R1 با مقدار زیاد یا لحیمکاری نامناسب | از باتری 9 ولت سالم استفاده کنید و مقدار R1 و اتصالات LEDها را بررسی کنید. |
| باتری یا قطعات داغ میشوند | اتصال کوتاه، اتصال برعکس دیود D1 یا خازن C1 | فوراً تغذیه را قطع کنید؛ جهت D1 و C1 و وجود اتصال قلع بین مسیرها را بررسی کنید. |
| مدار گاهی کار میکند یا با تکان قطع میشود | لحیم سرد، قطعی پایه قطعات یا اتصال نامطمئن باتری | لحیم تمام پایهها، بهویژه پایههای باتری، آیسیها و LEDها را بازبینی و در صورت نیاز تجدید کنید. |
