کیت دزدگیرآموزش کامل لحیمکاری برای مبتدیان؛ روش صحیح کار با هویه
لحیمکاری یکی از مهارتهای مهم در دنیای الکترونیک است. بسیاری از مدارها و پروژههای الکترونیکی برای اتصال قطعات به یکدیگر به لحیمکاری نیاز دارند. شاید در نگاه اول کار با هویه ساده به نظر برسد، اما یک اتصال نامناسب میتواند باعث درست کار نکردن مدار یا ایجاد مشکل در آن شود.
خبر خوب این است که یادگیری لحیمکاری آنقدرها هم سخت نیست. با شناخت ابزارها، رعایت چند نکته ساده و کمی تمرین، میتوانید اتصالهای تمیز و مطمئن ایجاد کنید و با اطمینان بیشتری سراغ ساخت پروژههای الکترونیکی بروید.
در این آموزش لحیمکاری برای مبتدیان، از ابزارهای مورد نیاز و نکات ایمنی گرفته تا روش صحیح ایجاد یک اتصال، اشتباهات رایج و راههای تمرین و بهتر شدن مهارت لحیمکاری را بررسی میکنیم.
لحیمکاری چیست و چه کاربردی دارد؟
لحیمکاری روشی برای اتصال قطعات و سیمهای الکترونیکی به یکدیگر است. در این فرایند، مادهای به نام سیم لحیم با استفاده از حرارت هویه ذوب میشود و پس از سرد شدن، یک اتصال نسبتاً محکم و رسانا بین قسمتهای موردنظر ایجاد میکند.
در مدارهای الکترونیکی، لحیمکاری یکی از روشهای رایج برای اتصال قطعات به فیبر مدار چاپی یا PCB است. به کمک یک لحیمکاری صحیح، پایه قطعات و مسیرهای مسی برد بهخوبی به یکدیگر متصل میشوند و جریان الکتریکی میتواند از مسیر موردنظر عبور کند.
لحیمکاری فقط برای نصب قطعات روی برد استفاده نمیشود؛ از آن میتوان برای اتصال سیمها، بلندگوها، کلیدها، جاباتری و دیگر قطعات الکترونیکی نیز استفاده کرد.
البته یک اتصال لحیمشده باید علاوه بر ایجاد ارتباط الکتریکی مناسب، از نظر مکانیکی نیز قابل اعتماد باشد. به همین دلیل، نحوه گرم کردن محل اتصال، مقدار سیم لحیم و ثابت نگه داشتن اتصال هنگام سرد شدن اهمیت زیادی دارد.
وسایل مورد نیاز برای شروع لحیمکاری
برای شروع یادگیری لحیمکاری لازم نیست ابزارهای زیادی تهیه کنید. با چند وسیله اصلی میتوانید تمرین را شروع کنید و بعداً با افزایش مهارت، ابزارهای بیشتری را به تجهیزات خود اضافه کنید.
وسایل ضروری برای شروع
- هویه: برای گرم کردن محل اتصال و ذوب کردن سیم لحیم
- سیم لحیم: برای ایجاد اتصال بین قطعه و برد
- سیمچین: برای کوتاه کردن پایههای اضافی قطعات
- برد یا فیبر مدار چاپی: برای تمرین و نصب قطعات
- قطعات الکترونیکی: برای تمرین و ساخت مدار
با همین وسایل میتوانید اصول اولیه لحیمکاری را یاد بگیرید و تمرین کنید و نیازی نیست در ابتدای کار هزینه زیادی برای خرید ابزارهای مختلف داشته باشید.
ابزارهای تکمیلی برای کار راحتتر و حرفهایتر
پس از یادگیری اصول اولیه، میتوانید برای راحتتر شدن کار ابزارهای دیگری نیز تهیه کنید:
- پایه هویه: برای قرار دادن ایمن هویه هنگام استفاده نکردن از آن
- وسیله تمیزکننده نوک هویه: برای تمیز نگه داشتن نوک هویه
- روغن لحیم: در مواردی که برای بهبود فرایند لحیمکاری به آن نیاز باشد
- قلعکش: برای برداشتن قلع اضافی یا اصلاح اتصالات اشتباه
- ابزارهای کمکی دیگر: متناسب با نوع پروژه و سطح مهارت
نکته: برای شروع، خرید همه این ابزارها ضروری نیست. بهتر است ابتدا وسایل اصلی مورد نیازتان را تهیه کنید و با کسب تجربه، ابزارهای تکمیلی را بر اساس نیاز خود به تجهیزاتتان اضافه کنید.
نکات ایمنی هنگام لحیمکاری
لحیمکاری با هویه داغ انجام میشود؛ بنابراین قبل از شروع کار باید چند نکته ایمنی ساده را رعایت کنید. رعایت این نکات باعث میشود هم احتمال آسیبدیدگی کمتر شود و هم با خیال راحتتری تمرین کنید.
- نوک هویه بسیار داغ است؛ هنگام کار به نوک هویه یا قسمتهای فلزی داغ آن دست نزنید.
- هویه را هنگام استفاده نکردن روی پایه هویه قرار دهید و آن را روی میز یا وسایل اطراف رها نکنید.
- محیط کار را مرتب نگه دارید و وسایل اضافی و مواد قابل اشتعال را از اطراف هویه دور کنید.
- هنگام لحیمکاری، محیط تهویه مناسبی داشته باشد و از قرار دادن صورت درست بالای محل لحیمکاری خودداری کنید.
- هنگام کار با سیمچین، مراقب باشید قسمت بریدهشده پایهها به سمت شما یا دیگران پرتاب نشود.
- پس از پایان کار، هویه را خاموش کنید و تا سرد شدن کامل آن صبر کنید.
- کودکان کمسن باید کار با هویه را با نظارت یک فرد بزرگسال یا مربی انجام دهند.
⚠️ نکته مهم: عجله نکنید. بیشتر اشتباهات در لحیمکاری را میتوان با کمی دقت و رعایت اصول ایمنی پیشگیری کرد.
آمادهسازی قبل از شروع لحیمکاری
قبل از روشن کردن هویه و شروع لحیمکاری، چند دقیقه برای آمادهکردن ابزار و محل کار وقت بگذارید. آمادهسازی مناسب باعث میشود هنگام کار تمرکز بیشتری داشته باشید و احتمال اشتباه کمتر شود.
محل کار را آماده کنید
یک سطح صاف، تمیز و مناسب برای کار انتخاب کنید و برد، قطعات و ابزارهای موردنیاز را در دسترس خود قرار دهید. بهتر است فضای کافی برای حرکت دستها داشته باشید و وسایل غیرضروری را از اطراف محل کار دور کنید.
قطعات و برد را بررسی کنید
قبل از شروع، قطعات موردنیاز را آماده کنید و برد را از نظر تمیزی و سلامت بررسی کنید. همچنین راهنمای همان پروژه یا کیت را مطالعه کنید تا از محل قرارگیری قطعات و مراحل مونتاژ مطمئن باشید.
⚠️ نکته مهم: قبل از لحیمکاری، حتماً از قرارگیری صحیح قطعات و جهت آنها مطمئن شوید. جزئیات جهت و نحوه قرارگیری قطعات را باید از راهنمای همان کیت یا پروژه بررسی کنید.
هویه را آماده کنید
هویه را در محل مناسبی قرار دهید و اجازه دهید به دمای مناسب برسد. پیش از شروع کار، نوک هویه را بررسی کنید و در صورت نیاز آن را تمیز و آماده کنید.

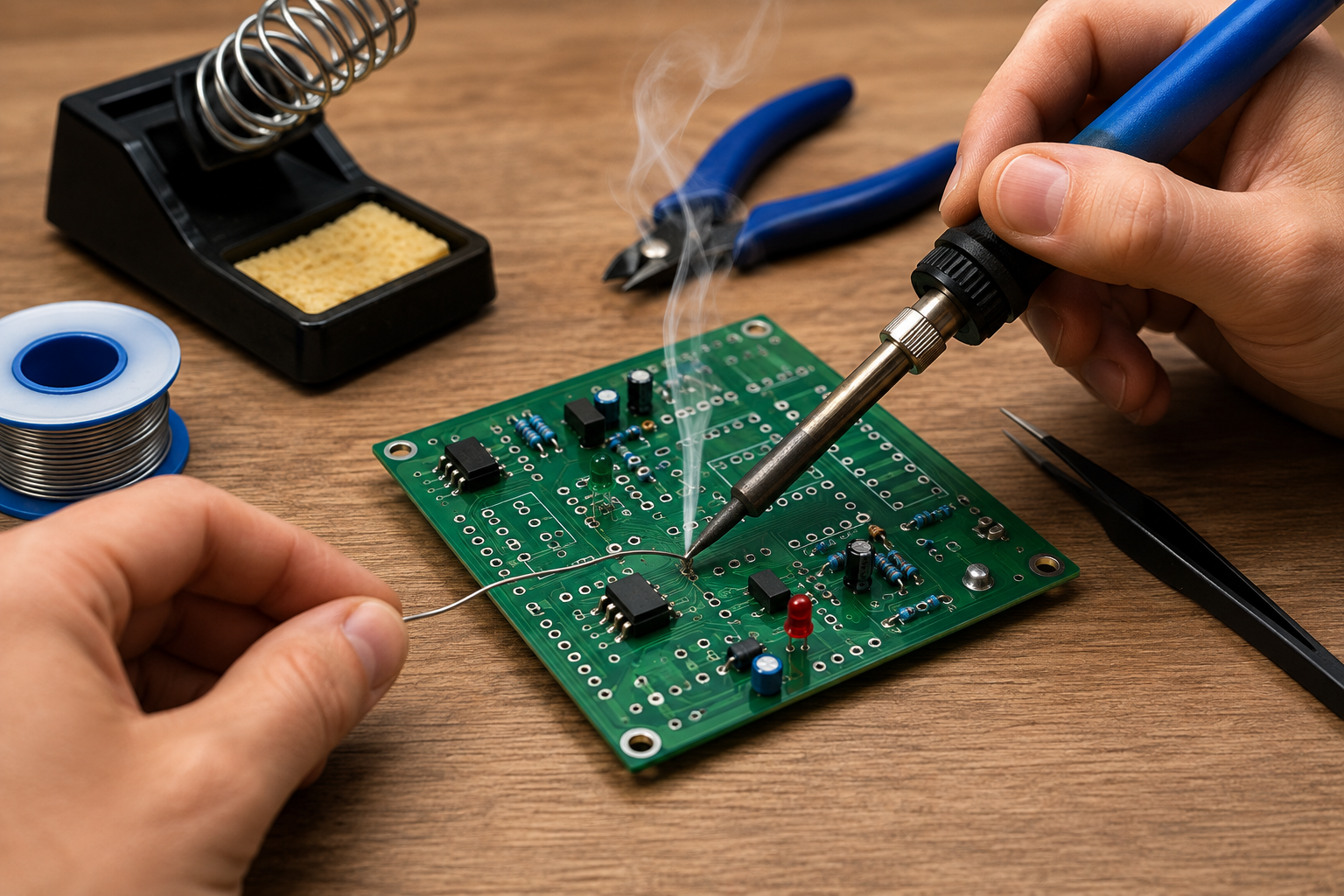

روش صحیح لحیمکاری قطعات روی برد
روش کلی برای لحیم کردن بیشتر قطعات پایهدار روی برد مشابه است. با رعایت چند مرحله ساده میتوانید اتصالهای تمیز و مطمئنی ایجاد کنید.
۱. آماده کردن هویه
ابتدا هویه را روشن کنید و اجازه دهید کاملاً گرم شود. نوک هویه باید تمیز باشد تا بتواند حرارت را بهخوبی به محل اتصال منتقل کند.
۲. گرم کردن محل اتصال
نوک هویه را بهگونهای روی محل اتصال قرار دهید که هم پایه قطعه و هم قسمت مسی برد را گرم کند. چند لحظه صبر کنید تا محل اتصال به اندازه کافی گرم شود.
۳. اضافه کردن سیم لحیم
سیم لحیم را به محل گرمشده اتصال نزدیک کنید، نه اینکه صرفاً آن را به نوک هویه بزنید. وقتی محل به دمای مناسب رسید، سیم لحیم ذوب شده و اطراف پایه قطعه را میپوشاند.
مقدار سیم لحیم باید به اندازهای باشد که یک اتصال مناسب ایجاد کند؛ استفاده بیش از حد میتواند باعث ایجاد اتصال ناخواسته بین پایههای نزدیک شود.
۴. برداشتن سیم لحیم و هویه
پس از اینکه مقدار مناسبی سیم لحیم در محل اتصال قرار گرفت، ابتدا سیم لحیم و سپس هویه را از محل دور کنید.
۵. ثابت نگه داشتن اتصال
تا زمانی که لحیم کاملاً سرد و جامد شود، قطعه و محل اتصال را تکان ندهید. حرکت دادن اتصال هنگام سرد شدن میتواند باعث ایجاد اتصال ضعیف یا ترکخوردگی لحیم شود.
۶. کوتاه کردن پایه اضافی
پس از اینکه لحیم کاملاً سرد و محکم شد، قسمت اضافی پایه قطعه را با سیمچین کوتاه کنید. پایه را با خم کردن مکرر قطع نکنید، زیرا این کار میتواند به محل لحیم آسیب بزند.
⚠️ نکته مهم: پیش از شروع لحیمکاری هر قطعه، حتماً جهت و نحوه قرارگیری آن را طبق راهنمای همان کیت یا پروژه بررسی کنید.
لحیمکردن سیم به برد و قطعات
لحیمکاری فقط برای نصب قطعات روی برد نیست؛ گاهی لازم است سیمهایی مانند سیم بلندگو، جاباتری، کلید یا سایر اتصالات را نیز به برد یا پایه یک قطعه متصل کنیم.
لحیمکردن سیم به برد
ابتدا چند میلیمتر از روکش انتهای سیم را جدا کنید و رشتههای سیم افشان را مرتب به هم بتابانید. سپس میتوانید مقدار کمی سیم لحیم روی قسمت لخت سیم قرار دهید تا رشتهها به هم متصل و منظم شوند. به این کار قلعاندود کردن سیم میگویند.
حالا سیم آماده است تا در محل موردنظر روی برد قرار گیرد. سیم و محل اتصال را با هویه گرم کنید و مقدار مناسبی سیم لحیم اضافه کنید تا اتصال کاملاً برقرار شود.
لحیمکردن سیم به پایه قطعات
برای اتصال سیم به پایه قطعاتی مانند کلید، بلندگو یا سایر قطعات، ابتدا قسمت لخت سیم و پایه قطعه را آماده کنید. سپس سیم را در محل موردنظر قرار دهید و با هویه محل اتصال را گرم کنید تا سیم لحیم بین سیم و پایه ذوب شده و اتصال را ایجاد کند.
اگر سیم ضخیم باشد، ممکن است به مقدار بیشتری سیم لحیم نیاز داشته باشد؛ اما همیشه از سیم لحیم بیش از اندازه استفاده نکنید، زیرا قلع اضافی میتواند با قسمتهای مجاور تماس پیدا کند و باعث اتصال ناخواسته شود.
⚠️ نکته: طول قسمت لخت سیم را بیش از اندازه زیاد نکنید. هرچه قسمت بدون روکش بیشتر باشد، احتمال تماس ناخواسته آن با قسمتهای دیگر مدار نیز بیشتر میشود.
یک لحیمکاری خوب چه شکلی است؟
بعد از لحیمکاری، ظاهر اتصال میتواند اطلاعات خوبی درباره کیفیت آن به شما بدهد. یک اتصال مناسب باید مقدار کافی سیم لحیم داشته باشد و پایه قطعه و قسمت مسی برد را بهخوبی به هم متصل کرده باشد.
لحیم نباید آنقدر کم باشد که اتصال ضعیف بماند و نباید آنقدر زیاد باشد که اطراف محل اتصال را بپوشاند یا با پایهها و مسیرهای مجاور تماس پیدا کند.
همچنین محل اتصال نباید لق باشد و قطعه نباید هنگام سرد شدن لحیم حرکت کرده باشد.
نکته: فقط به ظاهر لحیم توجه نکنید؛ اگر اتصال مشکوک است، آن را از نظر استحکام و احتمال اتصال ناخواسته با قسمتهای اطراف نیز بررسی کنید.
اشتباهات رایج در لحیمکاری
افرادی که تازه لحیمکاری را شروع میکنند معمولاً با چند اشتباه ساده روبهرو میشوند. شناخت این اشتباهات میتواند از خراب شدن اتصال و اتلاف وقت جلوگیری کند.
استفاده بیش از حد از سیم لحیم
اضافه کردن قلع زیاد باعث ایجاد تودههای بزرگ لحیم میشود و در بعضی موارد میتواند دو پایه یا دو مسیر مجاور را به یکدیگر متصل کند.
استفاده بیش از حد کم از سیم لحیم
اگر مقدار سیم لحیم کافی نباشد، ممکن است پایه قطعه و محل اتصال بهخوبی به یکدیگر متصل نشوند و اتصال از استحکام یا رسانایی مناسبی برخوردار نباشد.
گرم نکردن مناسب محل اتصال
اگر محل اتصال به اندازه کافی گرم نشود، سیم لحیم بهدرستی در محل پخش نمیشود و اتصال مناسبی ایجاد نمیکند.
گرم کردن بیش از حد
گرم کردن طولانیمدت محل اتصال میتواند به برخی قطعات یا برد آسیب برساند. بنابراین لازم است با مقدار مناسب حرارت و زمان کار کنید.
حرکت دادن قطعه هنگام سرد شدن
پس از برداشتن هویه، محل اتصال باید تا زمان سرد شدن ثابت بماند. حرکت دادن قطعه در این زمان میتواند باعث ایجاد اتصال ضعیف یا ترک در لحیم شود.
کوتاه کردن اشتباه پایهها
پایه اضافی قطعات را پس از سفت شدن لحیم با سیمچین کوتاه کنید و برای جدا کردن آنها از خم کردن مکرر پایه استفاده نکنید.
بیتوجهی به جهت قطعات
بعضی قطعات جهت مشخصی دارند. قبل از لحیمکاری، طبق راهنمای همان کیت یا پروژه از قرارگیری صحیح قطعه مطمئن شوید.
اگر لحیم اشتباه شد چه کار کنیم؟
اشتباه در لحیمکاری برای افراد مبتدی کاملاً طبیعی است و معمولاً به معنی خراب شدن قطعه یا برد نیست. در بسیاری از موارد میتوان اتصال را اصلاح کرد.
اگر سیم لحیم بیش از اندازه روی محل اتصال قرار گرفته باشد یا دو نقطه بهصورت ناخواسته به یکدیگر متصل شده باشند، میتوان با استفاده از قلعکش مقدار اضافی لحیم را برداشت و محل اتصال را دوباره بررسی کرد.
در هنگام اصلاح یک اتصال، ابتدا اجازه دهید محل کار به اندازه کافی آماده شود و سپس با دقت لحیم اضافی را بردارید. از وارد کردن فشار یا حرارت طولانیمدت به برد خودداری کنید.
نکته: اگر مطمئن نیستید مشکل چگونه باید اصلاح شود، بهتر است به جای ادامه دادن و احتمال آسیب زدن به برد، از یک فرد باتجربه کمک بگیرید.
چطور لحیمکاری را تمرین کنیم؟
یادگیری لحیمکاری فقط با خواندن آموزش کامل نمیشود. هرچقدر بیشتر تمرین کنید، کنترل هویه، مقدار سیم لحیم و زمان مناسب گرم کردن محل اتصال برایتان راحتتر خواهد شد.
برای شروع بهتر است قبل از ساخت یک پروژه اصلی، چند اتصال ساده را روی یک برد تمرینی انجام دهید و با نتیجه کار خود آشنا شوید.
اگر بهتازگی لحیمکاری را شروع کردهاید، میتوانید از کیت آموزش لحیمکاری بهنام کیت برای تمرین عملی استفاده کنید. این کیت به شما کمک میکند اصولی را که در این آموزش یاد گرفتهاید، بهصورت عملی تمرین کنید.
برای رفتن به صفحه خرید کیت آموزش لحیم کاری کلیک کنید.
یادتان باشد: حرفهای شدن در لحیمکاری بیشتر از هر چیز به تمرین و تجربه نیاز دارد. اگر اولین اتصالهای شما کاملاً تمیز و حرفهای نبودند، ناامید نشوید.
نکات مهم برای بهتر شدن مهارت لحیمکاری
با رعایت چند نکته ساده میتوانید بهمرور کیفیت لحیمکاری خود را بهتر کنید:
- قبل از شروع، ابزار و قطعات موردنیاز را آماده کنید.
- نوک هویه را تمیز نگه دارید.
- از مقدار مناسب سیم لحیم استفاده کنید.
- محل اتصال را به اندازه کافی گرم کنید.
- هنگام لحیمکاری عجله نکنید.
- پس از برداشتن هویه، اتصال را تا زمان سرد شدن تکان ندهید.
- پایههای اضافی را با سیمچین کوتاه کنید.
- بعد از هر اتصال، آن را بررسی کنید.
- اگر اشتباهی رخ داد، به جای دستکاری و فشار دادن اتصال، آن را با روش مناسب اصلاح کنید.
- برای افزایش مهارت، بهطور مرتب تمرین کنید.
نگهداری و تمیز کردن نوک هویه
تمیز بودن نوک هویه نقش مهمی در انتقال مناسب حرارت و انجام لحیمکاری راحتتر دارد.
در هنگام کار، هر زمان که لازم بود نوک هویه را با وسیله مناسب تمیز کنید و در صورت نیاز مقدار کمی سیم لحیم روی آن قرار دهید تا سطح نوک هویه آماده کار باقی بماند.
پس از پایان کار نیز هویه را خاموش کنید و اجازه دهید کاملاً خنک شود.
نکته: از تمیز کردن نوک هویه با روشهای نامناسب یا ابزارهایی که میتوانند به سطح آن آسیب بزنند خودداری کنید.
جمعبندی
لحیمکاری یکی از مهارتهای پایه و کاربردی در الکترونیک است که یادگیری آن با کمی تمرین برای بیشتر افراد امکانپذیر است.
برای شروع، به ابزارهای زیادی نیاز ندارید؛ یک هویه مناسب، سیم لحیم، سیمچین، برد و چند قطعه الکترونیکی میتوانند برای شروع کافی باشند. با یادگیری روش صحیح گرم کردن محل اتصال، استفاده مناسب از سیم لحیم و رعایت نکات ایمنی، میتوانید بهمرور اتصالهای تمیزتر و مطمئنتری ایجاد کنید.
مهمترین نکته این است که لحیمکاری یک مهارت عملی است؛ بنابراین در کنار مطالعه، تمرین کردن را فراموش نکنید.
سوالات متداول درباره لحیمکاری
آیا برای یادگیری لحیمکاری به تجربه قبلی نیاز دارم؟
خیر. لحیمکاری را میتوان از پایه یاد گرفت. با شناخت ابزارها، رعایت نکات ایمنی و انجام تمرینهای ساده میتوانید مهارت خود را بهمرور افزایش دهید.
برای شروع لحیمکاری چه ابزارهایی لازم است؟
برای شروع، هویه، سیم لحیم، سیمچین، برد و قطعات الکترونیکی کافی هستند. ابزارهای دیگری مانند پایه هویه و قلعکش را میتوانید بعداً و بر اساس نیاز خود تهیه کنید.
اگر مقدار زیادی قلع روی برد ریخت چه کار کنم؟
در صورت نیاز میتوانید از قلعکش برای برداشتن لحیم اضافی استفاده کنید و سپس محل اتصال را دوباره بررسی کنید.
چرا اتصال لحیم من ضعیف شده است؟
دلایل مختلفی میتواند داشته باشد؛ برای مثال گرم نشدن مناسب محل اتصال، مقدار نامناسب سیم لحیم یا حرکت دادن اتصال قبل از سرد شدن کامل.
آیا باید قبل از ساخت یک کیت، لحیمکاری را تمرین کنم؟
اگر تجربهای در لحیمکاری ندارید، بهتر است ابتدا چند اتصال ساده را روی یک برد تمرینی انجام دهید تا با کار کردن با هویه و سیم لحیم آشنا شوید.
آیا کیت آموزش لحیمکاری برای تمرین وجود دارد؟
بله. میتوانید برای تمرین عملی از کیت آموزش لحیمکاری بهنام کیت استفاده کنید.
