ماژول سنسور تاچ ttp232

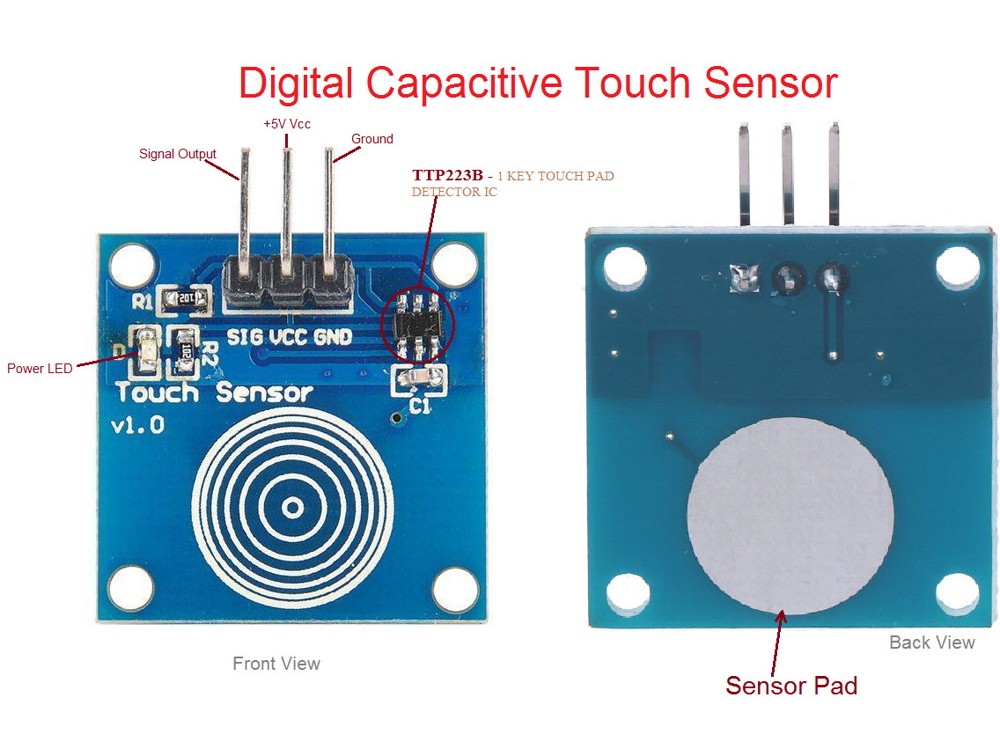

ماژول سنسور تاچ TTP223: معرفی و کاربردها

ماژول سنسور تاچ TTP223 یکی از ماژول‌های محبوب در دنیای الکترونیک است که برای شناسایی لمس کاربر به کار می‌رود. این سنسور قابلیت تشخیص لمس انگشت را دارد و به عنوان یک جایگزین مناسب برای دکمه‌های فیزیکی در پروژه‌ها و دستگاه‌های الکترونیکی مورد استفاده قرار می‌گیرد. ماژول TTP223 به دلیل سادگی استفاده، هزینه پایین و قابلیت‌های متنوع در بسیاری از پروژه‌های صنعتی، خانگی و رباتیک مورد توجه قرار گرفته است.

ویژگی‌های ماژول TTP223

• حساسیت بالا به لمس: این ماژول توانایی تشخیص لمس را به صورت دقیق و بدون نیاز به فشار زیاد دارد.
• خروجی دیجیتال: ماژول TTP223 دارای خروجی دیجیتال است که پس از لمس، سیگنال 1 یا 0 را ارسال می‌کند.
• ولتاژ تغذیه 2.0V تا 5.5V: این ماژول قابلیت کار در محدوده ولتاژی وسیع از 2.0V تا 5.5V را دارد که آن را برای استفاده در بسیاری از سیستم‌ها و پروژه‌ها مناسب می‌سازد.
• سهولت در اتصال: ماژول TTP223 از پین‌های ساده‌ای برای اتصال به میکروکنترلرها مانند آردوینو برخوردار است.
• عملکرد سریع و بدون تأخیر: این سنسور به سرعت به لمس کاربر واکنش نشان می‌دهد و تأخیری در عملکرد ندارد.
• اندازه کوچک: این ماژول طراحی کوچکی دارد که برای استفاده در فضاهای محدود مناسب است.

نحوه کارکرد ماژول TTP223

ماژول TTP223 از تکنولوژی خازنی برای تشخیص لمس استفاده می‌کند. هنگامی که انگشت کاربر به سنسور نزدیک می‌شود، یک تغییر خازنی ایجاد می‌شود که توسط سنسور تشخیص داده می‌شود. پس از تشخیص لمس، ماژول سیگنال دیجیتال ارسال می‌کند که می‌تواند به میکروکنترلر یا سایر دستگاه‌های الکترونیکی متصل شود.

ماژول TTP223 به طور کلی از یک پین برای دریافت ولتاژ تغذیه و یک پین برای خروجی استفاده می‌کند. پس از اتصال به مدار، ماژول به‌طور خودکار آماده به کار می‌شود و پس از لمس، خروجی آن تغییر می‌کند.

کاربردهای ماژول TTP223

1. دستگاه‌های خانگی هوشمند: در سیستم‌های روشنایی و کنترل تجهیزات خانگی می‌توان از ماژول TTP223 برای ایجاد کلیدهای لمسی استفاده کرد.
2. پروژه‌های رباتیک: در ربات‌ها می‌توان از این سنسور برای شناسایی لمس و تغییر وضعیت ربات استفاده کرد.
3. کنترل پنل‌های لمسی: برای ساخت پنل‌های کنترل لمسی در دستگاه‌های مختلف مانند لوازم صوتی، تصویری و تجهیزات الکترونیکی.
4. پروژه‌های آموزشی: در پروژه‌های آموزش الکترونیک و رباتیک، از این ماژول برای آموزش مفاهیم سنسورهای لمسی و نحوه کار با آنها استفاده می‌شود.
5. دستگاه‌های اتوماسیون صنعتی: در محیط‌های صنعتی، می‌توان از این سنسور برای تشخیص لمس یا حرکت در سیستم‌های کنترل استفاده کرد.

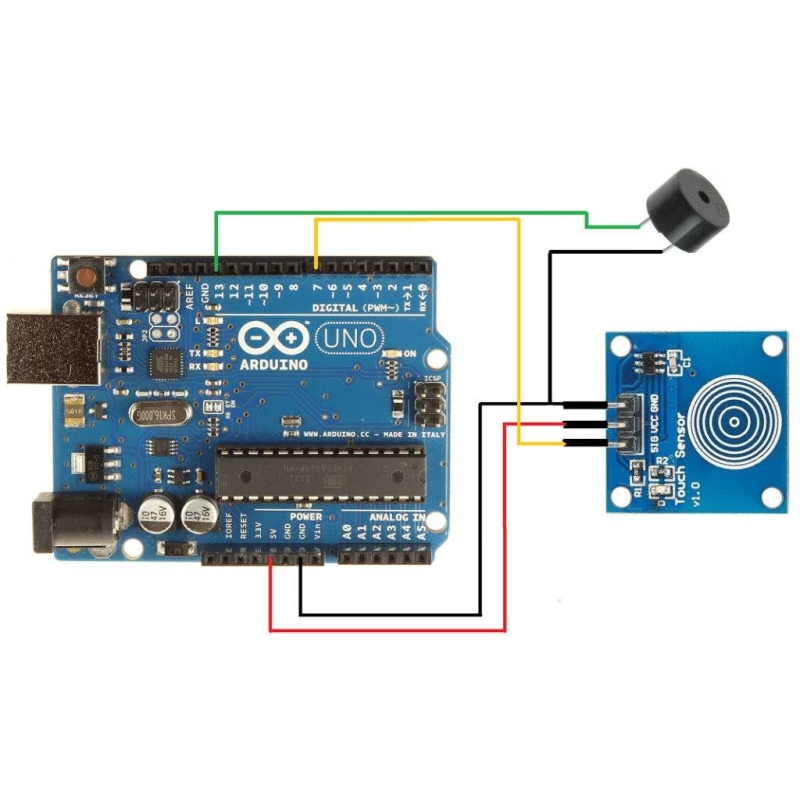

اتصال ماژول TTP223 به آردوینو

اتصال ماژول TTP223 به آردوینو بسیار ساده است. تنها کافیست پین VCC ماژول را به 5V آردوینو، پین GND را به زمین (GND) و پین OUT را به یکی از پین‌های دیجیتال آردوینو متصل کنید. پس از اتصال، می‌توانید در کد آردوینو از پین مربوطه برای خواندن وضعیت لمس استفاده کنید.

کد نمونه برای آردوینو:

int touchPin = 2; // پین ورودی برای سنسور
int ledPin = 13;  // پین خروجی برای روشن کردن LED

void setup() {
  pinMode(touchPin, INPUT); // تنظیم پین ورودی
  pinMode(ledPin, OUTPUT);  // تنظیم پین خروجی
}

void loop() {
  int touchState = digitalRead(touchPin); // خواندن وضعیت سنسور تاچ

  if (touchState == HIGH) {  // اگر لمس شناسایی شود
    digitalWrite(ledPin, HIGH); // روشن کردن LED
  } else {
    digitalWrite(ledPin, LOW);  // خاموش کردن LED
  }
}

این کد ساده به شما کمک می‌کند تا به راحتی سنسور TTP223 را به آردوینو متصل کنید و عملکرد آن را تست کنید.

مزایا و معایب ماژول TTP223

مزایا:

• کاربری آسان: نصب و راه‌اندازی بسیار ساده‌ای دارد و برای مبتدیان بسیار مناسب است.
• هزینه پایین: این ماژول از قیمت مناسبی برخوردار است که آن را برای استفاده در پروژه‌های کوچک و بزرگ اقتصادی می‌کند.
• مصرف انرژی کم: مصرف انرژی این ماژول به‌طور معمول پایین است و در پروژه‌هایی که نیاز به مصرف کم انرژی دارند، مناسب است.
• دقت بالا: سنسور به‌طور دقیق لمس را شناسایی می‌کند و به راحتی می‌توان آن را در پروژه‌های حساس استفاده کرد.

معایب:

• حساسیت به شرایط محیطی: ماژول ممکن است در محیط‌های مرطوب یا با گرد و غبار زیاد دچار مشکلاتی در تشخیص لمس شود.
• حساسیت به نویز: در برخی شرایط خاص، ممکن است سنسور به تداخلات الکترومغناطیسی حساس باشد.
• محدودیت در فاصله: این سنسور معمولاً برای لمس‌های مستقیم یا نزدیک طراحی شده است و نمی‌تواند لمس‌هایی که از فاصله زیاد انجام می‌شود را تشخیص دهد.

نتیجه‌گیری

ماژول سنسور تاچ TTP223 یک ابزار ساده، ارزان و کارآمد است که برای شناسایی لمس در پروژه‌های مختلف الکترونیکی و رباتیکی کاربرد فراوان دارد. این ماژول به دلیل دقت بالا، مصرف انرژی کم و نصب آسان، گزینه‌ای ایده‌آل برای استفاده در پروژه‌های خانگی، صنعتی و آموزشی است.

اگر شما به دنبال پیاده‌سازی پروژه‌ای با سیستم‌های لمسی هستید، سنسور TTP223 می‌تواند انتخاب مناسبی برای شما باشد.
