نقد و بررسی موتور 775 با 12000 دور ولتاژ 12V دی سی DC

موتور اسپیندل 775 دور بالا

موتور DC اسپیندل 12V دور بالا مدل 775 از نوع موتورهای DC با جاروبک میباشد. برای اتصال ابزار به اسپیندل نیاز به قطعه واسط ابزارگیر هست. برای خرید کولت، فشنگی و سه نظام به صفحه مورد نظر مراجعه کنید.

مینی دریل بسازید

چرا موتور اسپیندل DC را انتخاب کنیم

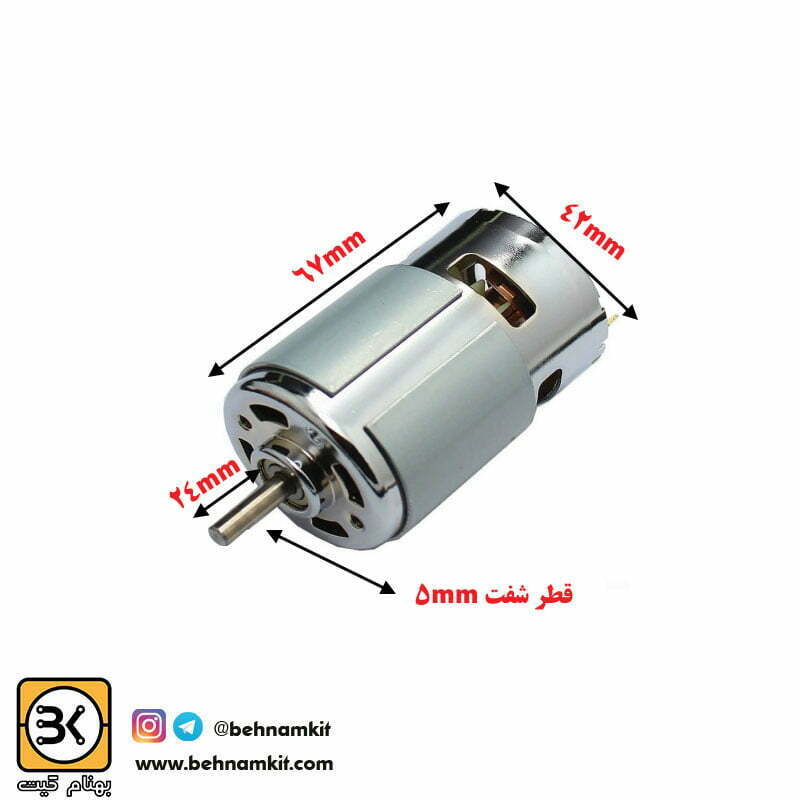

پر استفاده ترین اسپیندل موجود جهت استفاده بر روی دستگاه های سی ان سی رومیزی و کیت های DIY، نمونه موتور های DC براشلس کلاس 775 می باشد. این موتور اسپیندل کوچک به طور عمده به منظور نصب و استفاده بر روی مینی فرز های CNC توسط علاقه مندان به کار گرفته می شود. ابعاد فیزیکی مناسب، توان خروجی قابل قبول (حدود 70 تا 90 وات) و از همه مهم تر قیمت اقتصادی موجب گسترش خرید و نصب و استفاده از این اسپیندل موتور DC کوچک گردیده است. همچون سایر DC موتور های براشلس، دور موتور خروجی این محصول نیز وابسته به ولتاژ ورودی می باشد. نمونه آرمیچر دور بالا 775 نیز با توجه به بازه ولتاژ کاری، سرعت خروجی تا مقدار حداکثری 12000 دور در دقیقه را در اختیار کاربران قرار می دهد.  شفت خروجی این موتور، دارای قطر 5 میلیمتر بوده و با نصب یک سه نظام مناسب می توان از انواع مته به جهت عملیات سوراخ کاری بر روی آن استفاده نمود. البته توصیه بهتر آن است که از پنج نظام  مناسب قطر شفت 5 و فشنگی های فنری مناسب همین نمونه کولت در سایز های مختلف جهت نصب و استفاده از مته و فرز بر روی موتور های DC 775 استفاده نمود.

.

راه اندازی و کنترل دور موتور 775

جهت راه اندازی موتور 775 لازم است از منبع تغذیه ای با ولتاژ 12 تا 24 ولت و خروجی آمپر حداقل 10 آمپر استفاده کنید. توصیه ما استفاده از منبع تغذیه فلزی 12 ولت 10 آمپر است. جهت کنترل بهتر دور موتور در این محصول، می توان از درایور های PWM مخصوص موتورهای DC براشلس استفاده نمود. این درایور ها با کنترل ولتاژ اعمالی به دو قطب موتور، میزان دور آن را کنترل می نمایند. البته به جهت انتخاب و استفاده از درایور مناسب، علاوه بر بازه ولتاژ کاری درایور، باید به میزان آمپراژ مصرفی موتور نیز دقت نمود. میزان جریان مصرفی در این نمونه موتور ها با توجه به کارخانه سازنده اندکی تفاوت دارد. اما به طور کلی می توان اعلام نمود که نمونه موتور های DC کلاس 775 در حالت بی باری حدود 3-2 آمپر جریان مصرف می کنند که از آن با عنوان جریان راه اندازی یاد می شود. از سوی دیگر، هنگام درگیر شدن مته فرز با قطعه کار و در حداکثر میزان گشتاور قابل تحمل توسط موتور پیش از آغاز توقف، میزان جریان مصرفی حدود 5 الی 10 آمپر را در این کلاس DC موتور مشاهده می نماییم. برای کنترل سرعت و جهت حرکت موتور اسپیندل DC می توانید از ماژول کنترل دور موتور DC با خروجی (PWM (10A استفاده کنید.

نصب موتور 775

با استفاده از براکت L شکل مناسب برای اسپیندل 775 می توانید موتور را در جای خود ثابت کنید.
