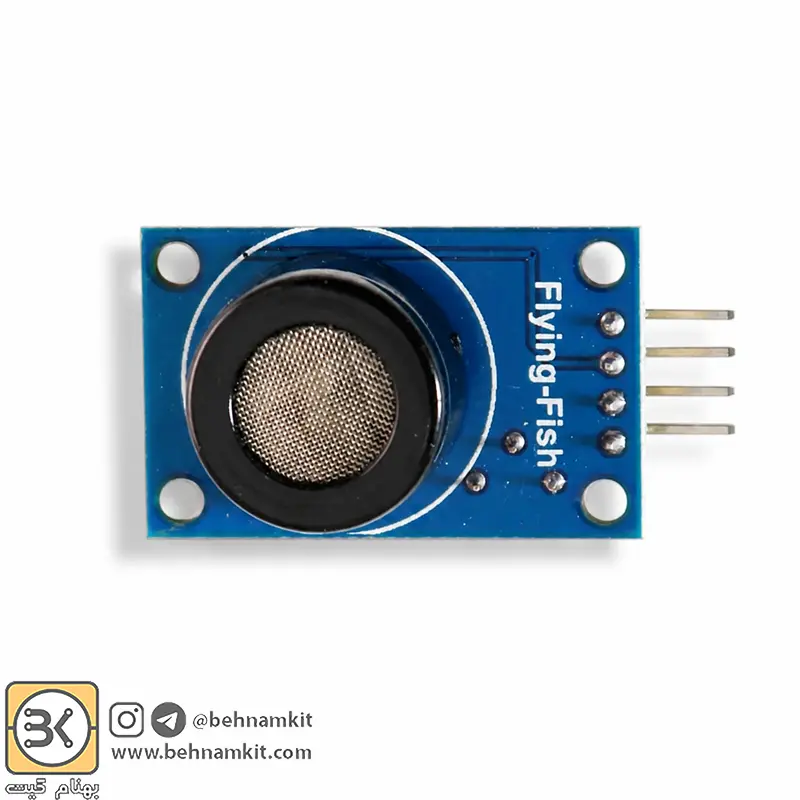

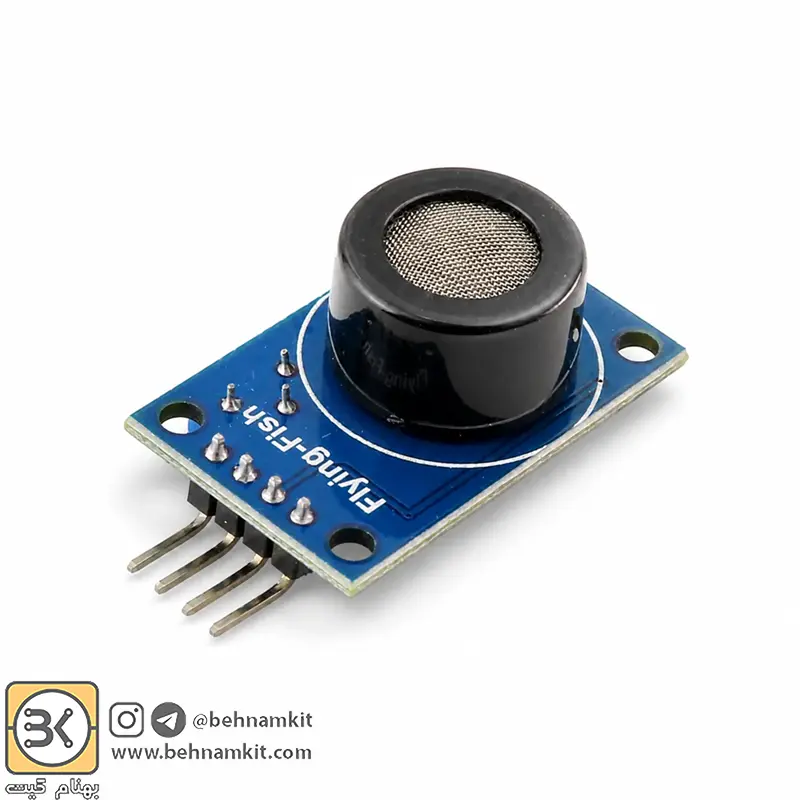

ماژول سنسور گاز MQ7 مونواکسید کربن

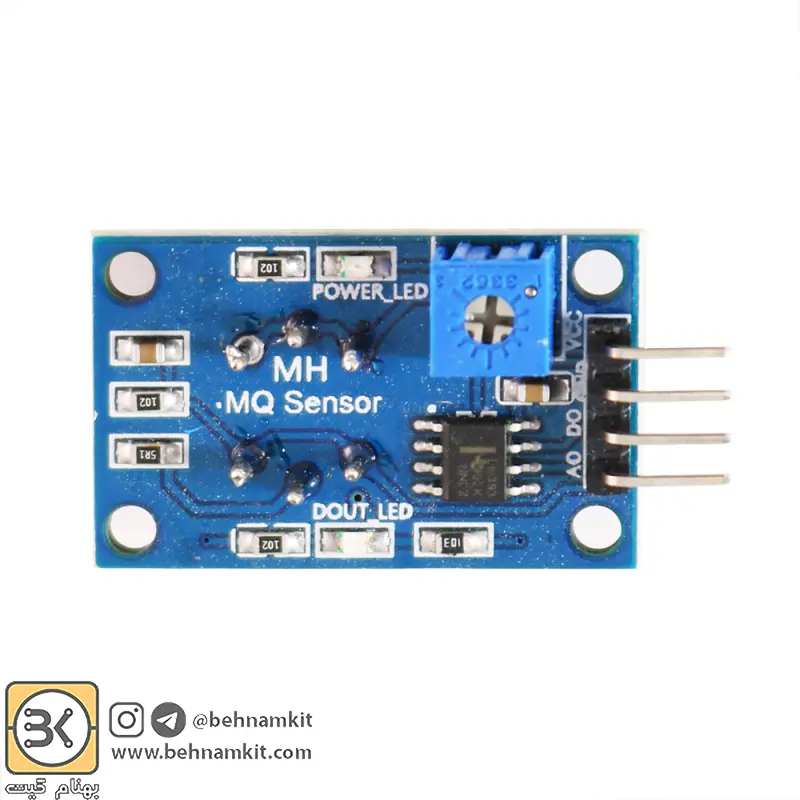

ماژول MQ-7 یک حسگر گاز نیمه‌هادی است که برای شناسایی گاز مونوکسید کربن (CO) در محدوده غلظت پایین تا متوسط طراحی شده است. این ماژول بر پایه سنسور MQ-7 ساخت شرکت Hanwei عمل می‌کند که شامل یک عنصر حساس از جنس SnO₂ است که مقاومت آن نسبت به غلظت CO تغییر می‌کند. ماژول دارای دو خروجی دیجیتال (DOUT) و آنالوگ (AOUT) است که با کمک یک مقایسه‌گر ولتاژی و پتانسیومتر داخلی می‌توان آستانه حساسیت دیجیتال را تنظیم کرد. برای عملکرد صحیح، ماژول نیازمند یک چرخه حرارتی خاص است که در آن به‌صورت متناوب ولتاژ گرم‌کننده بین 5V و 1.5V تغییر می‌کند تا سنسور به‌درستی بین مراحل شناسایی و پاکسازی عمل کند. این ویژگی موجب دقت بالا در اندازه‌گیری گاز مونوکسید کربن شده و مناسب پروژه‌های اینترنت اشیا، سیستم‌های ایمنی و هوشمندسازی ساختمان‌ها است.

مشخصات

• ولتاژ کاری: 5V DC
• نوع خروجی: آنالوگ و دیجیتال
• رنج تشخیص: 20ppm تا 2000ppm مونوکسید کربن
• زمان پاسخ‌دهی: کمتر از 60 ثانیه
• نوع سنسور: SnO₂ نیمه‌هادی
• الگوی حرارتی: 60 ثانیه گرم‌کن 5 ولت ، سپس 90 ثانیه با 1.5 ولت
• دمای کاری: 20- تا 50+ درجه سانتی‌گراد
• رطوبت کاری: 5٪ تا 95٪ RH (غیر متراکم)
• پایه‌ها: VCC، GND، DOUT، AOUT

کاربردهای رایج

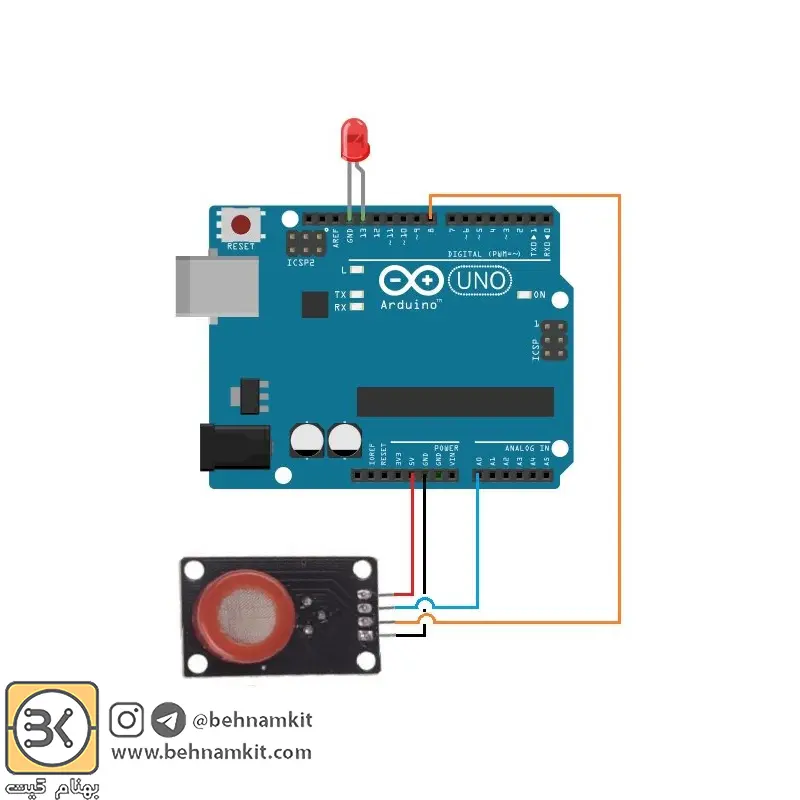

ماژول MQ-7 عمدتاً در سیستم‌های ایمنی تشخیص گازهای سمی، پروژه‌های خانه هوشمند، سیستم‌های هشدار دهنده نشت گاز و دستگاه‌های قابل حمل سنجش کیفیت هوا استفاده می‌شود. استفاده آسان با آردوینو و میکروکنترلرهای رایج نیز آن را برای آموزش و توسعه بسیار محبوب کرده است.

• سیستم‌های اعلام خطر نشت مونوکسید کربن
• اندازه‌گیری کیفیت هوا در فضاهای بسته
• خانه‌های هوشمند
• سنسورهای قابل‌حمل برای محیط‌های صنعتی
• دستگاه‌های پایش سلامت محیطی
• پروژه‌های آردوینو و رزبری پای
• آزمایشگاه‌های آموزشی و تحقیقاتی
• تهویه مطبوع هوشمند
• خودروهای هوشمند و الکتریکی
• سرویس‌های امنیتی و ایمنی شهری
