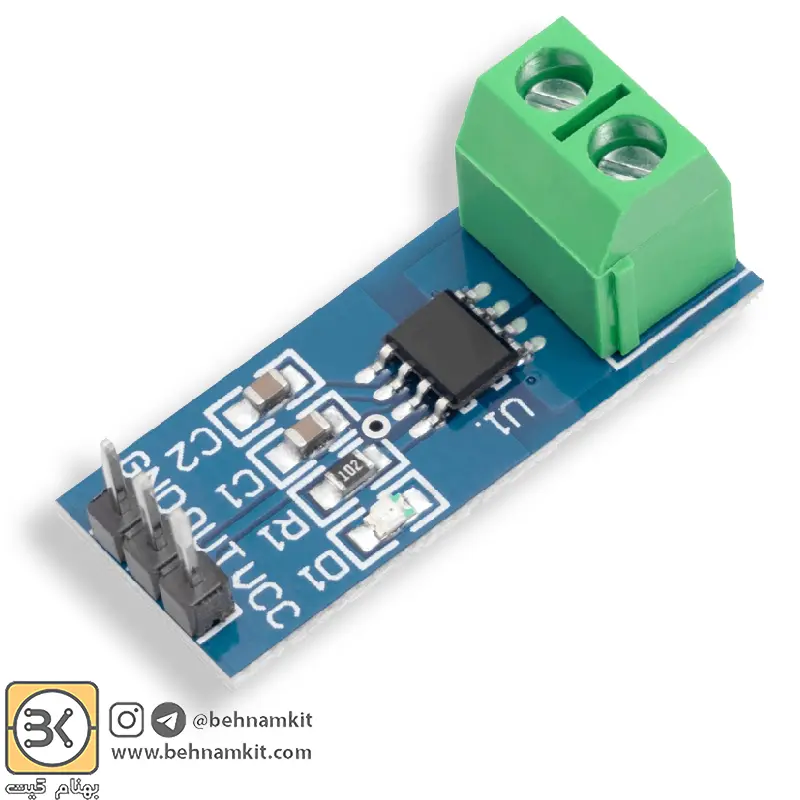

سنسور جریان ACS712-ELC-30AT

ماژول سنسور جریان 30 آمپر مبتنی بر آی‌سی ACS712ELC-30A طراحی شده و یکی از پرکاربردترین ابزارها برای اندازه‌گیری جریان‌های AC و DC در پروژه‌های الکترونیکی و صنعتی محسوب می‌شود. عملکرد آن بر پایه تکنولوژی اثر هال بوده و ایزولاسیون الکتریکی مناسبی بین ورودی جریان و بخش کنترل ایجاد می‌کند که منجر به افزایش ایمنی سیستم می‌شود. این ماژول سیگنال آنالوگی متناسب با جریان عبوری تولید می‌کند که به‌راحتی با میکروکنترلرهایی مانند Arduino، ESP، STM32 و AVR قابل خواندن است. همچنین، پایداری بالا، خروجی دقیق و مصرف توان پایین از ویژگی‌های بارز آن است. این نسخه نسبت به مدل‌های 5 یا 20 آمپر برای اندازه‌گیری جریان‌های سنگین‌تر طراحی شده و دارای حساسیت کمتر ولی محدوده کاری وسیع‌تر است.

مشخصات

ولتاژ کاری: 5V DC
محدوده اندازه‌گیری جریان: -30A تا +30A
نوع خروجی: آنالوگ (نسبت ولتاژ خروجی به جریان: 66mV/A)
چیپ اصلی: ACS712ELC-30A
پاسخ‌دهی فرکانسی: تا 80kHz
دقت اندازه‌گیری: ±1.5%
ایزولاسیون داخلی: بله، بر پایه اثر هال
نوع ترمینال: پیچی دوپین برای عبور جریان، هدر پین 3پین برای تغذیه و خروجی

کاربردهای رایج

این ماژول انتخابی مناسب برای سنجش جریان در مدارهای قدرت بالا، موتورهای صنعتی، منابع تغذیه با بار سنگین و تجهیزات اندازه‌گیری هوشمند است. به دلیل تحمل جریان بالا، در سیستم‌های مانیتورینگ صنعتی و وسایل نقلیه سنگین بسیار کاربردی است.

اندازه‌گیری جریان در مدارهای AC و DC پرتوان
مانیتورینگ مصرف برق در سیستم‌های صنعتی
کنترل موتورهای صنعتی بزرگ
سنجش جریان در منابع تغذیه سوئیچینگ سنگین
محافظت از بار در پروژه‌های قدرت
نظارت بر مصرف انرژی در خودروهای الکتریکی
پروژه‌های آردوینو و STM با بارهای بالا
کنترل تجهیزات گرمایشی یا حرارتی پرقدرت
اندازه‌گیری جریان ورودی پنل‌های خورشیدی صنعتی
استفاده در سیستم‌های مدیریت انرژی خانگی و تجاری

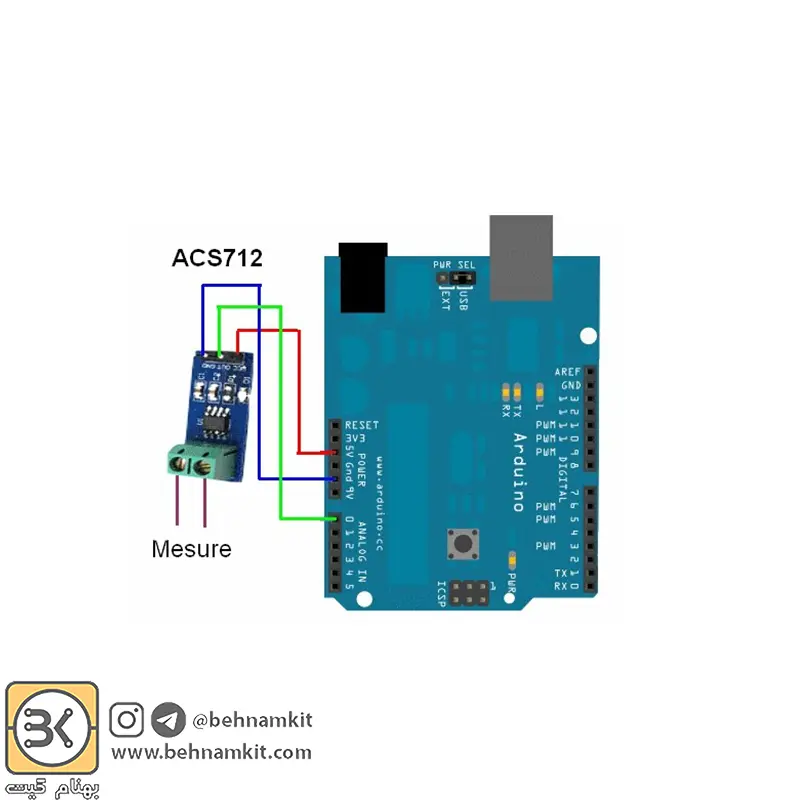

Introduction

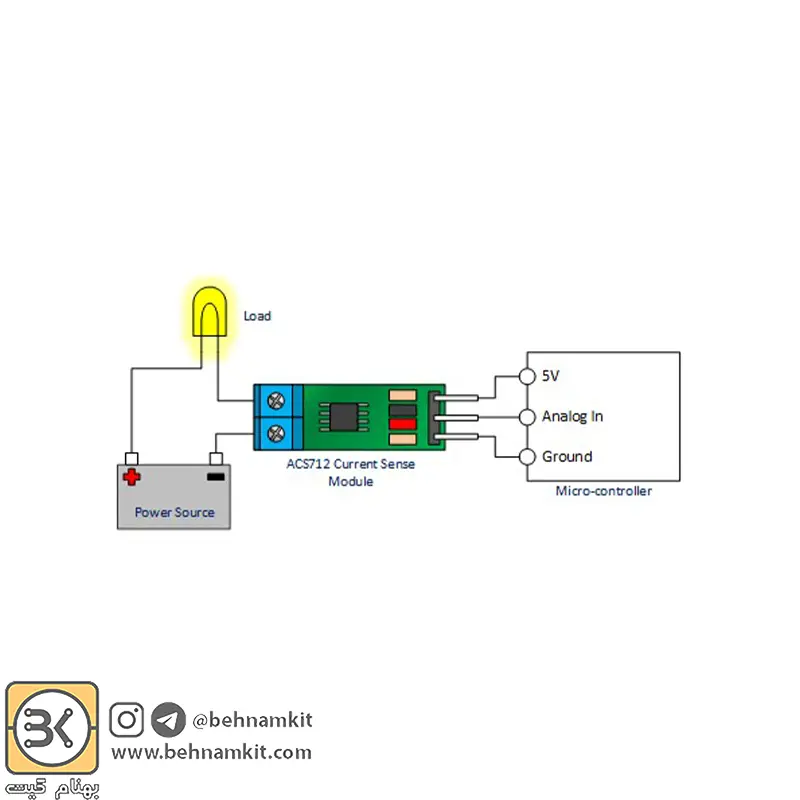

Sensor module for measuring current. Both AC and DC, up to 30A can be measured. The output is a linear voltage between 0 – VCC, centered around VCC/2 at 0A. The load is connected in series to the screw terminal.

Specification

Dimensions: 31 x 13mm
Supply voltage: 5V
Sensitivity: 66mV/A
Sensor: ACS712ELC-30A-T
