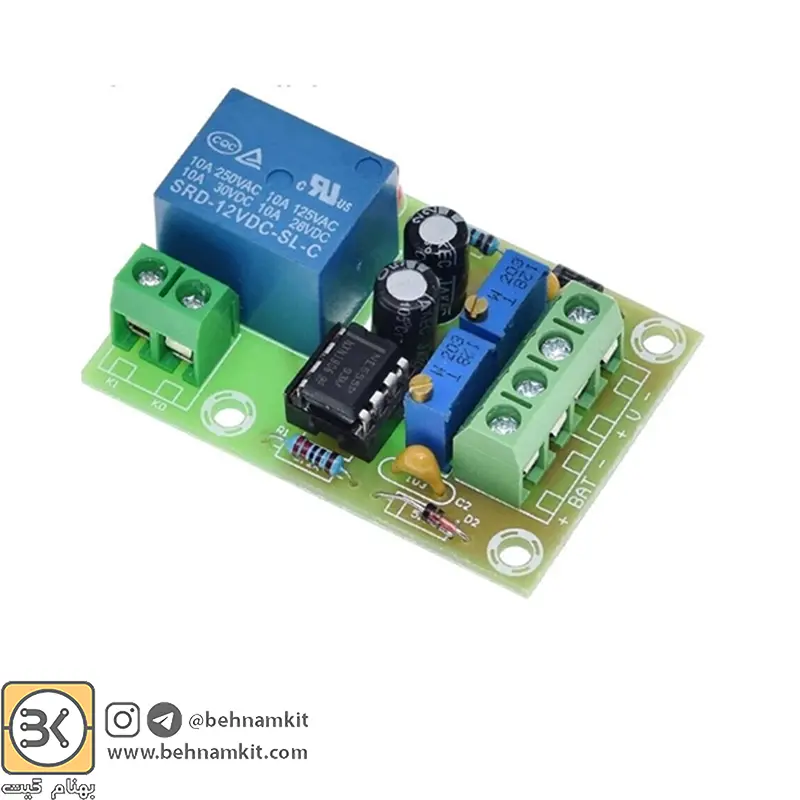

کنترل شارژ باتری مدل XH-M601 باتری 12 ولت
2,810,000 ریال
موجود در انبار
xh m601 battery charging control board
ماژول کنترل شارژ باتری ۱۲ ولت XH-M601 یک برد هوشمند است که به طور خودکار شارژ باتری های 12 ولت را هنگامی که از سطح تنظیم شده پایین تر بیاید، شروع کرده و زمانی که به سطح تنظیم شده میرسد متوقف میکند.
این ماژول با محافظت از باتری در برابر شارژ بیش از حد، طول عمر باتری را افزایش میدهد. و باتری را همیشه آماده به کار نگه میدارد.
همچنین دارای نشانگر LED برای نمایش وضعیت شارژ می باشد. این ویژگیها آن را برای شارژ باتریهای ۱۲ ولت اسیدی در شرایط بهینه و کاربردهایی مانند سیستمهای انرژی خورشیدی و منابع تغذیه پشتیبان (UPS) مناسب میسازد.
مشخصات
- ولتاژ تغذیه: 13 الی 14.8 ولت
- ولتاژ شروع شارژ( وصل شدن رله): قابل تنظیم بین 10.5 الی 11.5 ولت
- ولتاژ قطع شارژ: قابل تنظیم بین 13.8 الی 14.8 ولت
- جریان خروجی: حداکثر 10 آمپر
- ابعاد: 18X35X50 میلی متر
با استفاده از مولتی ترن RP1، میتوانید ولتاژ شروع شارژ (وصل شدن رله) و با مولتی ترن RP2، ولتاژ قطع شارژ (قطع شدن رله) را تنظیم کنید. با چرخاندن این مولتی ترنها در جهت عقربههای ساعت، مقدار ولتاژ افزایش مییابد.
هنگام شارژ باتری، LED قرمز روشن میشود و پس از شارژ کامل، خاموش میگردد.

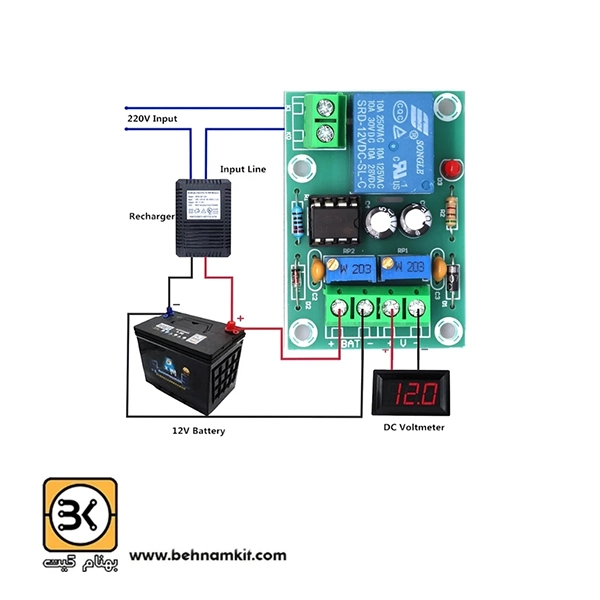

برای استفاده از این مدار نیاز به ولت متر دارید
Behnamkit.com/?s=ولت+متر+&post_type=product
https://behnamkit.com/product/module/voltmeter-and-ammeter/blue-miniature-voltmeter/
کنترل شارژ باتری
Product Introduction:
1.Name:12V charger power control board
2.Model:XH-M601
3.Power Supply Voltage:13.8-14.8V
4.Relay Operating Voltage:12.4V
5.Relay Disconnect Voltage:14.8V
6.Voltage Tolerance:+/-0.1V
7.Voltage Detection Way:DC voltmeter
8.Charging Type:12V storage battery
9.Potentiometer Adjustment:RP1 RP2
10.Size:50*32*18mm
Potentiometer Adjustment:
1.RP1:adjust storage battery start charging voltage (low voltage setting:clockwise becomes higher,counter-clockwise becomes lower)
2.RP2:adjust storage battery disconnect charging voltage (low voltage setting:clockwise becomes higher,counter-clockwise becomes lower)
