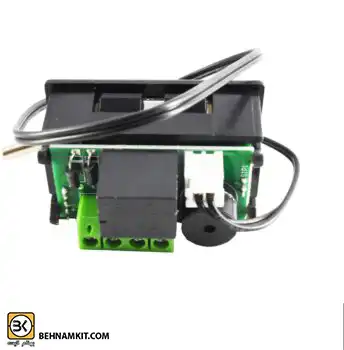

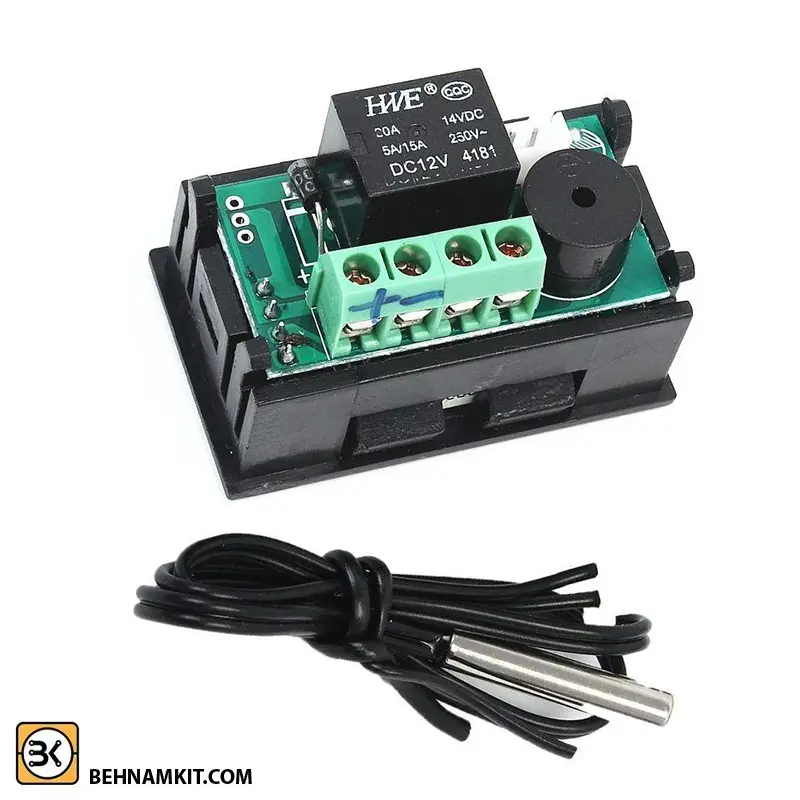

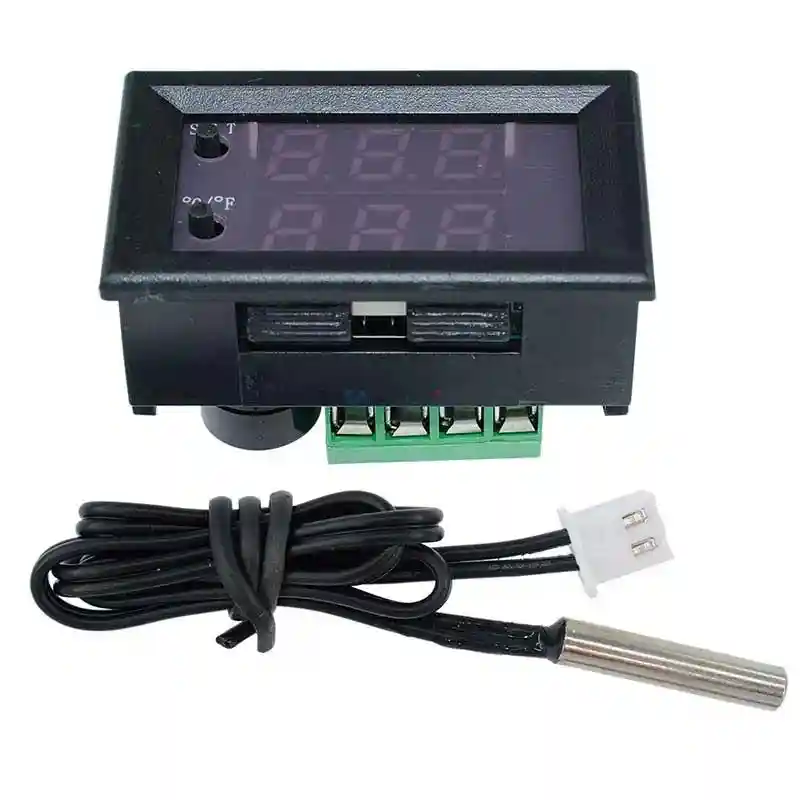

ماژول ترموستات W1209WK قرمز پنلی با سنسور NTC و آلارم

ماژول ترموستات W1209WK یک ابزار پیشرفته و پرکاربرد برای کنترل دما است که با امکاناتی نظیر نمایشگر LED قرمز رنگ، سنسور NTC و قابلیت آلارم، به یکی از انتخاب‌های محبوب در صنایع مختلف و پروژه‌های الکترونیکی تبدیل شده است. این ماژول با طراحی ساده و عملکرد دقیق، امکان کنترل دما در محدوده مشخص را به کاربران می‌دهد.

ویژگی‌های برجسته ماژول W1209WK

1. سنسور NTC دقیق

ماژول به یک سنسور NTC 10k مجهز است که تغییرات دما را با دقت بالا اندازه‌گیری می‌کند. این سنسور به دلیل پایداری و حساسیت، در بسیاری از کاربردها ایده‌آل است.

2. نمایشگر دیجیتال LED قرمز

وجود نمایشگر LED قرمز رنگ، امکان خواندن دمای فعلی و تنظیمات را حتی در محیط‌های کم‌نور فراهم می‌کند. این ویژگی برای نظارت دقیق بسیار کاربردی است.

3. قابلیت آلارم هشدار

یکی از ویژگی‌های متمایز این ماژول، وجود آلارم است که در صورت عبور دما از محدوده تنظیم‌شده به کاربر هشدار می‌دهد. این قابلیت در کاربردهای حساس اهمیت زیادی دارد.

4. کنترل هوشمند خروجی

ماژول W1209WK با خروجی رله‌ای خود، امکان اتصال به دستگاه‌های گرمایشی یا سرمایشی را فراهم کرده و دما را به‌صورت خودکار در محدوده مشخص حفظ می‌کند.

5. تنظیمات ساده و منعطف

این ماژول دارای دکمه‌های کنترلی برای تنظیم پارامترهایی مانند دمای حداقل و حداکثر، زمان تأخیر و حالت آلارم است.

ماژول W1209WK دارای هشت حالت یا مد کاری است که به شرح زیر می‌باشد:

– P1: تنظیم اختلاف دمای ترموستات بین 0.1 تا 30 درجه
– P2: تعیین حد بالای دما تا 110 درجه
– P3: تعیین حد پایین دما تا منفی 50 درجه
– P4: کالیبراسیون دما بین منفی 15 تا مثبت 15
– P5: تنظیم تأخیر اتصال دما از 0 تا 10 دقیقه
– P6: تنظیم هشدار دمای بیش از حد از منفی 50 تا مثبت 100 درجه
– P7: نمایش دما به واحدهای فارنهایت و سانتی‌گراد
– P8: بازگشت به تنظیمات کارخانه

این ماژول به کاربران این امکان را می‌دهد که به راحتی دما را کنترل و مدیریت کنند.

مشخصات فنی ماژول W1209WK

• محدوده دما: -50 تا +110 درجه سانتی‌گراد
• ولتاژ کاری: 12 ولت DC
• نوع سنسور: NTC 10k
• دقت اندازه‌گیری: ±0.1 درجه سانتی‌گراد
• جریان خروجی رله: حداکثر 10 آمپر

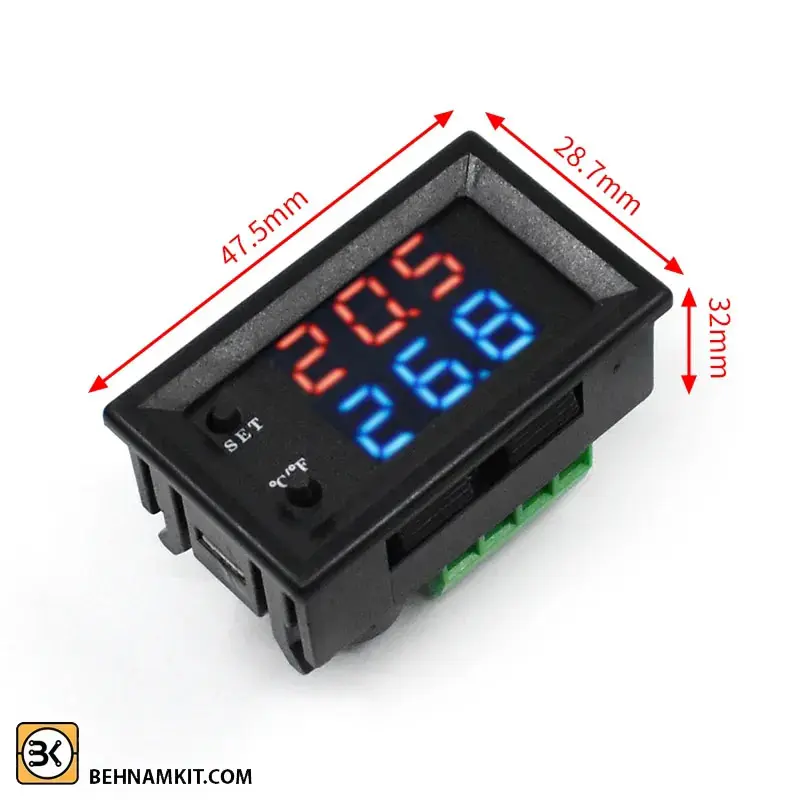

• ابعاد: کوچک و قابل نصب در پنل‌های استاندارد
• نمایشگر: LED قرمز رنگ

کاربردهای ماژول W1209WK

1. کنترل دمای محیط

برای سیستم‌های گرمایشی و سرمایشی مانند بخاری‌ها، کولرها، یا دستگاه‌های تهویه مطبوع، این ماژول گزینه‌ای عالی است.

2. صنایع کشاورزی

در گلخانه‌ها و محیط‌های پرورش گیاهان یا حیوانات، این ماژول به حفظ شرایط محیطی مناسب کمک می‌کند.

3. تجهیزات آزمایشگاهی

در آزمایشگاه‌ها برای نظارت و کنترل دمای دستگاه‌ها و مواد حساس به دما استفاده می‌شود.

4. دستگاه‌های صنعتی

در تابلوهای برق، تجهیزات صنعتی و سیستم‌های خنک‌کننده از این ماژول برای کنترل دما بهره می‌برند.

5. پروژه‌های DIY و آموزشی

این ماژول به دلیل قیمت مناسب و کارکرد ساده، گزینه‌ای مناسب برای پروژه‌های آموزشی و شخصی است.

از ویژگی‌های این ماژول می‌توان به موارد زیر اشاره کرد:

– محدوده دمایی: از -40 تا 120 درجه سانتی‌گراد
– دقت اندازه‌گیری دما: ±0.5 درجه سانتی‌گراد
– تنظیم دمای مطلوب: امکان تعیین دمای دلخواه
– تنظیم زمان تأخیر برای روشن شدن خروجی رله
– تنظیم زمان تأخیر برای خاموش شدن خروجی رله
– حالت کارکرد ON/OFF: امکان کنترل ساده دستگاه‌ها

این ماژول به عنوان یک ابزار کارآمد برای کنترل دما در محیط‌های مختلف عمل می‌کند.

نحوه استفاده از ماژول W1209WK

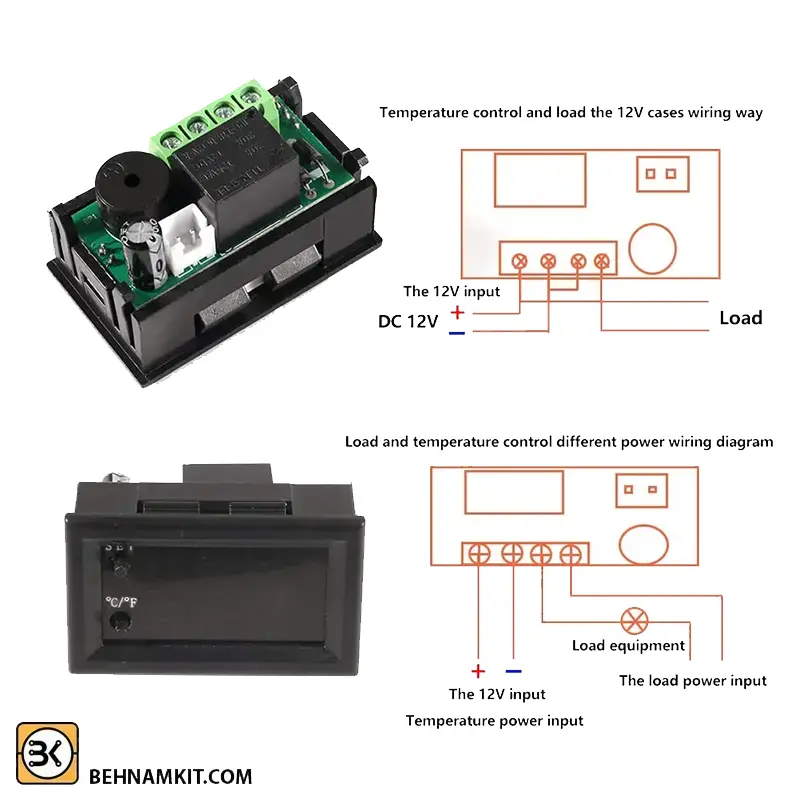

اتصالات اولیه

• ماژول را به منبع تغذیه 12 ولت متصل کنید.
• خروجی رله را به دستگاه گرمایشی یا سرمایشی موردنظر متصل کنید.
• سنسور NTC را در محیط یا دستگاهی که باید دما اندازه‌گیری شود، قرار دهید.

تنظیمات دما

با استفاده از دکمه‌های روی ماژول، دمای حداقل (Low) و حداکثر (High) را تنظیم کنید. ماژول به‌طور خودکار دما را در این محدوده کنترل می‌کند.

فعال‌سازی آلارم

برای فعال‌سازی یا تنظیم آلارم، از گزینه‌های منو استفاده کنید. در صورت عبور دما از محدوده مجاز، آلارم فعال خواهد شد.

مزایای استفاده از ماژول W1209WK

• دقت بالا در کنترل دما
• سهولت نصب و استفاده
• ابعاد کوچک و مناسب برای پنل‌ها
• قابلیت تنظیم دقیق پارامترها
• مناسب برای کاربردهای متنوع صنعتی و خانگی

نتیجه‌گیری

ماژول ترموستات W1209WK با امکانات پیشرفته‌ای مانند سنسور NTC، نمایشگر LED قرمز و آلارم هشدار، ابزاری کارآمد برای کنترل دما در محیط‌های مختلف است. طراحی ساده و قابلیت اطمینان بالا، این ماژول را به یکی از بهترین انتخاب‌ها برای پروژه‌های حرفه‌ای و شخصی تبدیل کرده است.

ماژول W2809 یک ترموستات کنترل دما با ولتاژ 12 ولت و سنسور داخلی است که می‌تواند در پروژه‌های صنعتی و تجاری با نیاز به کنترل دما مورد استفاده قرار گیرد. این ماژول دارای یک نمایشگر LCD چهار رقمی است که دمای فعلی و تنظیمات ترموستات را نمایش می‌دهد. سنسور داخلی این ماژول از نوع NTC بوده و قابلیت اندازه‌گیری دما را دارد.

سوالات متداول (FAQs)

1. آیا می‌توان از این ماژول برای کنترل دمای آب استفاده کرد؟
   بله، اما باید از سنسور NTC ضدآب استفاده کنید تا دقت و دوام حفظ شود.
2. آیا امکان تغییر نمایشگر LED به رنگ دیگر وجود دارد؟
   خیر، این ماژول به‌صورت پیش‌فرض با نمایشگر LED قرمز عرضه می‌شود.
3. آیا می‌توان این ماژول را به Arduino متصل کرد؟
   بله، این ماژول قابلیت اتصال به Arduino و برنامه‌ریزی پیشرفته را دارد.
4. حداکثر توان خروجی رله چقدر است؟
   رله این ماژول توانایی کنترل دستگاه‌هایی با جریان حداکثر 10 آمپر را دارد.
5. آیا تنظیمات ماژول پس از خاموش شدن ذخیره می‌شود؟
   بله، تنظیمات ماژول در حافظه ذخیره شده و پس از روشن شدن مجدد بازیابی می‌شود.
