ماژول BORD SIM800L با آنتن و سوکت سیم‌کارت

معرفی ماژول SIM800L

ماژول SIM800L یکی از محصولات پرکاربرد شرکت SIMCOM است که امکاناتی نظیر ارسال و دریافت پیامک، برقراری تماس صوتی و اتصال به اینترنت از طریق GPRS را فراهم می‌آورد. این ماژول به دلیل ابعاد کوچک و هزینه پایین، گزینه‌ای مناسب برای پروژه‌هایی است که نیاز به ارتباطات پایدار دارند. با پشتیبانی از چهار باند فرکانسی، SIM800L برای استفاده در انواع برنامه‌ها بسیار مناسب است. برخی از کاربردهای این ماژول شامل:

• اتوماسیون خانگی
• سیستم‌های هشدار و اضطراری
• سنجش و مانیتورینگ از راه دور
• ارتباطات بی‌سیم

ویژگی‌های کلیدی ماژول

پشتیبانی از شبکه‌های GSM/GPRS

این ماژول امکان اتصال به شبکه‌های 2G را فراهم می‌کند و برای ارسال داده‌ها و پیامک‌ها ایده‌آل است.

ابعاد کوچک و طراحی کارآمد

ابعاد کوچک و وزن سبک این ماژول باعث می‌شود که در پروژه‌های پرتابل و دستگاه‌های کوچک مورد استفاده قرار گیرد.

کاربردهای ماژول SIM800L

سیستم‌های هوشمند امنیتی

در سیستم‌های امنیتی، این ماژول برای ارسال هشدارها یا دریافت اطلاعات از طریق پیامک یا تماس به کار می‌رود.

اینترنت اشیاء (IoT)

ماژول SIM800L در پروژه‌های IoT نقش کلیدی دارد و امکان ارتباط دستگاه‌ها با یکدیگر را از طریق شبکه GSM فراهم می‌کند.

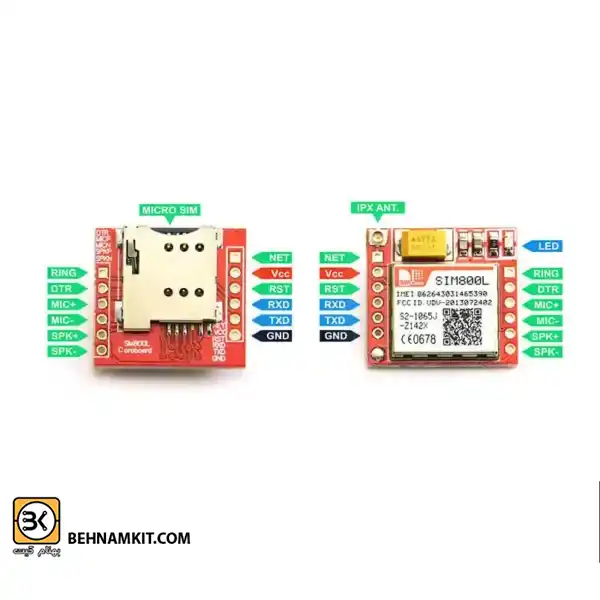

اجزای اصلی ماژول SIM800L

• برد ماژول
• آنتن خارجی برای تقویت سیگنال
• سوکت سیم‌کارت
• پایه‌های RX و TX برای ارتباط سریال

نحوه راه‌اندازی ماژول

اتصال تغذیه به ماژول

برای تغذیه ماژول از ولتاژ 3.7 تا 4.2 ولت استفاده کنید. اطمینان حاصل کنید که منبع تغذیه جریان کافی (حداقل 2 آمپر) را تأمین می‌کند.

اتصال سیم‌کارت و آنتن خارجی

1. سیم‌کارت خود را در سوکت مخصوص قرار دهید.
2. آنتن خارجی را به درستی متصل کنید تا کیفیت سیگنال بهینه شود.

برنامه‌نویسی ماژول با استفاده از Arduino

برنامه‌نویسی این ماژول با استفاده از دستورات AT و Arduino بسیار ساده است. کد زیر نمونه‌ای برای ارسال پیامک است:

#include <SoftwareSerial.h>
SoftwareSerial sim800(10, 11); // RX, TX

void setup() {
  sim800.begin(9600);
  Serial.begin(9600);
  sim800.println("AT");
  delay(1000);
  sim800.println("AT+CMGF=1");  // تنظیم حالت پیامک
  delay(1000);
  sim800.println("AT+CMGS=\"+989123456789\"");  // شماره گیرنده
  delay(1000);
  sim800.println("سلام! این یک پیام تست است.");  // متن پیامک
  delay(1000);
  sim800.write(26);  // ارسال پیامک
}

void loop() {
}

مزایا و معایب ماژول SIM800L

مزایا

• پشتیبانی از ارسال و دریافت تماس و پیامک
• طراحی کوچک و قابل حمل
• سازگاری با انواع میکروکنترلرها

معایب

• نیاز به تغذیه پایدار
• حساسیت به دمای محیط

نکات مهم هنگام استفاده از ماژول

• از یک منبع تغذیه مطمئن استفاده کنید.
• در محیط‌هایی با سیگنال ضعیف، از آنتن قوی‌تر استفاده کنید.

موارد استفاده در پروژه‌های مختلف

• سیستم‌های هشدار خانگی
• ردیاب‌های GPS
• دستگاه‌های کنترل از راه دور

رفع چالش‌ها و خطاهای رایج

مشکل در اتصال به شبکه

اطمینان حاصل کنید که سیم‌کارت فعال بوده و از پوشش شبکه کافی برخوردار هستید.

مشکل تغذیه ماژول

از منابع تغذیه با جریان حداقل 2 آمپر و ولتاژ مناسب استفاده کنید.

نتیجه‌گیری و جمع‌بندی

ماژول SIM800L یکی از بهترین گزینه‌ها برای ایجاد ارتباط GSM/GPRS در پروژه‌های الکترونیکی است. با رعایت نکات نصب و برنامه‌نویسی، می‌توان از این ماژول برای کاربردهای متنوعی همچون سیستم‌های امنیتی، IoT، و ردیابی بهره برد.

پرسش‌های متداول (FAQs)

1. آیا می‌توان از این ماژول برای تماس صوتی استفاده کرد؟

بله، این ماژول امکان برقراری تماس صوتی را دارد.

2. آیا SIM800L با هر نوع سیم‌کارتی کار می‌کند؟

بله، این ماژول با سیم‌کارت‌های استاندارد GSM سازگار است.

3. ولتاژ تغذیه مناسب برای این ماژول چقدر است؟

ولتاژ 3.7 تا 4.2 ولت برای تغذیه این ماژول مناسب است.

4. آیا نیاز به آنتن خارجی ضروری است؟

بله، برای دریافت سیگنال بهتر استفاده از آنتن خارجی توصیه می‌شود.

5. آیا می‌توان این ماژول را به باتری متصل کرد؟

بله، استفاده از باتری‌های لیتیومی برای این ماژول امکان‌پذیر است.

▎مشخصات و قیمت ماژول SIM800L

قبل از خرید ماژول SIM800L، مهم است که به مشخصات فنی آن توجه کنید و حتماً دیتاشیت مربوطه را مطالعه کنید تا اطمینان حاصل کنید که این ماژول با نیازهای پروژه شما سازگار است. در زیر به برخی از ویژگی‌های کلیدی این ماژول اشاره شده است:

• ولتاژ تغذیه: 3.8 تا 4.2 ولت
• ولتاژ تغذیه پیشنهادی: 4 ولت
• مصرف انرژی:
• حالت خواب: کمتر از 2.0 میلی‌آمپر
• حالت بیکار: کمتر از 7.0 میلی‌آمپر
• انتقال GSM (میانگین): 350 میلی‌آمپر
• انتقال GSM (حداکثر): 2000 میلی‌آمپر
• ابعاد ماژول: 25 × 23 میلی‌متر
• رابط: دستورات UART (حداکثر 2.8 ولت) و AT
• سوکت سیم کارت: میکرو سیم
• فرکانس‌های پشتیبانی‌شده: چهار باند (850 / 950 / 1800 / 1900 مگاهرتز)
• کانکتور آنتن: IPX
• سیگنال وضعیت: LED
• محدوده دمای کار: -40 تا +85 درجه سانتی‌گراد

ماژول SIM800L می‌تواند اکثر نیازهای ارتباطی پایه را برآورده کند. به یاد داشته باشید که برای اتصال اولیه به شبکه، باید یک خازن با ظرفیت حداقل 1000 میکروفاراد را به ورودی تغذیه ماژول به صورت موازی متصل کنید. همچنین می‌توانید این ماژول را با میکروکنترلرهای مختلفی راه‌اندازی کنید؛ برخی از رایج‌ترین روش‌ها شامل استفاده از AVR، STM32 و آردوینو هستند.

برای اطلاعات دقیق‌تر و جزئیات فنی کامل، می‌توانید به دیتاشیت SIM800L مراجعه کنید که در بخش مشخصات این صفحه موجود است.
