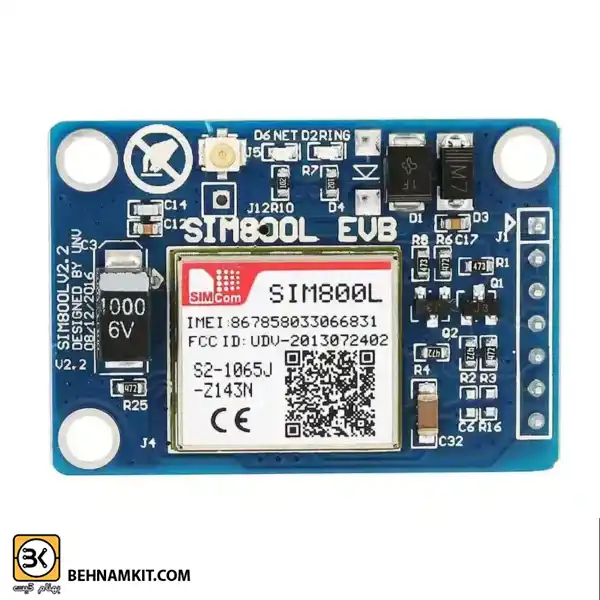

ماژول BORD SIM800 L Blue / سوکت سیم کارت

ماژول SIM800L یک ماژول کوچک و کارآمد است که قابلیت‌های متنوعی از جمله انتقال داده‌های GPRS، ارسال و دریافت پیامک و برقراری تماس‌های صوتی را ارائه می‌دهد. این ماژول به دلیل ابعاد کم و هزینه پایین، گزینه‌ای مناسب برای پروژه‌هایی است که نیاز به ارتباطات دوربرد دارند. پس از اتصال به منبع تغذیه، ماژول به طور خودکار شبکه تلفن همراه را جستجو کرده و به آن متصل می‌شود. وضعیت اتصال از طریق LED روی برد نمایش داده می‌شود: در صورت عدم پوشش شبکه، LED به سرعت چشمک می‌زند و در صورت اتصال موفق، چشمک زدن آن کندتر می‌شود.

معرفی ماژول SIM800L Blue

ماژول SIM800L Blue یک ماژول ارتباطی قدرتمند است که امکان برقراری تماس، ارسال پیامک، و اتصال به اینترنت را از طریق شبکه GSM/GPRS فراهم می‌کند. این ماژول به دلیل طراحی کوچک، مصرف کم انرژی و سازگاری با انواع میکروکنترلرها، در پروژه‌های مختلف مورد استفاده قرار می‌گیرد.

ویژگی‌های اصلی ماژول

ارتباط GSM و GPRS

ماژول SIM800L Blue از شبکه‌های GSM و GPRS برای انتقال داده‌ها و پیامک‌ها پشتیبانی می‌کند. این ویژگی امکان برقراری ارتباط از راه دور را در پروژه‌های مختلف فراهم می‌کند.

طراحی کوچک و کم‌مصرف

ابعاد کوچک و مصرف انرژی پایین این ماژول، آن را برای پروژه‌های پرتابل و با منبع تغذیه محدود مناسب می‌سازد.

کاربردهای ماژول SIM800L Blue

سیستم‌های هشدار و امنیتی

ماژول SIM800L Blue در سیستم‌های هشدار دهنده و امنیتی برای ارسال پیامک هشدار یا برقراری تماس اضطراری کاربرد دارد.

اینترنت اشیاء (IoT)

در پروژه‌های اینترنت اشیاء (IoT)، این ماژول برای انتقال داده‌ها از دستگاه‌های مختلف به سرور یا دیگر دستگاه‌ها استفاده می‌شود.

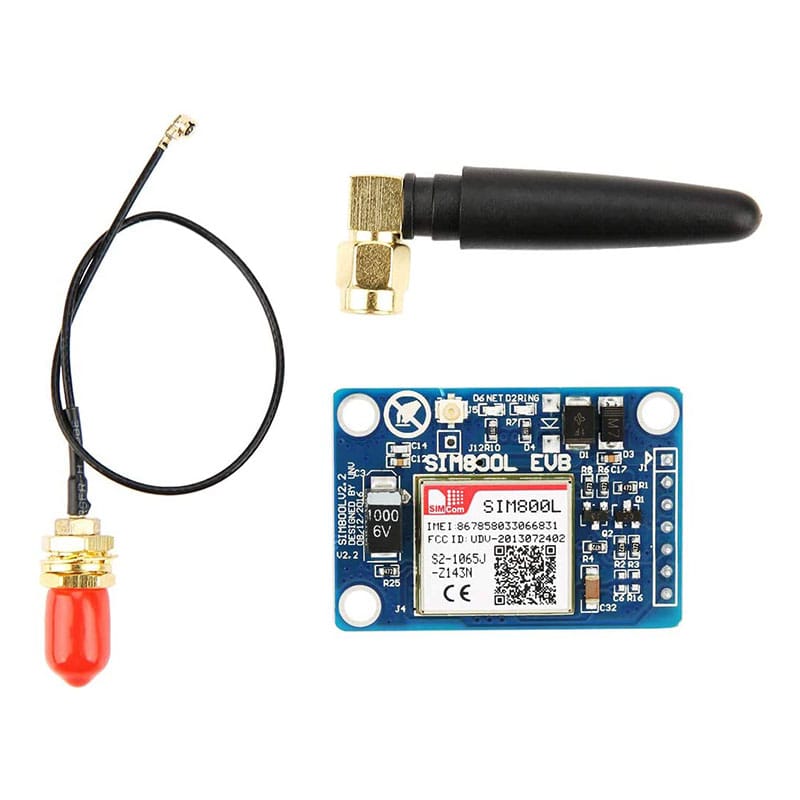

اجزای تشکیل‌دهنده ماژول

• برد اصلی ماژول
• آنتن خارجی
• سوکت سیم‌کارت
• پین‌های ورودی و خروجی

نحوه راه‌اندازی ماژول SIM800L Blue

اتصالات تغذیه

برای راه‌اندازی ماژول، تغذیه 3.7 تا 4.2 ولت DC توصیه می‌شود. استفاده از یک منبع تغذیه پایدار بسیار مهم است.

اتصال سیم‌کارت و آنتن

1. سیم‌کارت را در سوکت مخصوص قرار دهید.
2. آنتن خارجی را به ماژول متصل کنید تا کیفیت سیگنال بهینه شود.

ارتباط با میکروکنترلر

اتصالات ماژول به میکروکنترلر از طریق پایه‌های RX و TX برقرار می‌شود.

برنامه‌نویسی ماژول با Arduino

برای برنامه‌نویسی ماژول SIM800L Blue، می‌توانید از دستورات AT استفاده کنید. این دستورات برای برقراری تماس، ارسال پیامک و اتصال به اینترنت به کار می‌روند. مثال زیر نحوه ارسال پیامک را نشان می‌دهد:

#include <SoftwareSerial.h>
SoftwareSerial sim800(10, 11); // RX, TX

void setup() {
  sim800.begin(9600);
  Serial.begin(9600);
  sim800.println("AT");
  delay(1000);
  sim800.println("AT+CMGF=1");  // تنظیم حالت پیامک
  delay(1000);
  sim800.println("AT+CMGS=\"+989123456789\"");  // شماره گیرنده
  delay(1000);
  sim800.println("پیام تست");  // متن پیامک
  delay(1000);
  sim800.write(26);  // ارسال پیامک
}

void loop() {
}

مزایا و معایب ماژول SIM800L Blue

مزایا

• سازگاری با انواع میکروکنترلرها
• مصرف انرژی کم
• قابلیت برقراری ارتباط از راه دور

معایب

• حساسیت به تغذیه نامناسب
• نیاز به آنتن برای دریافت سیگنال بهتر

موارد استفاده در پروژه‌های عملی

1. سیستم‌های پیام‌رسانی اضطراری
2. کنترل از راه دور وسایل خانگی
3. سیستم‌های مکان‌یابی GPS با ارسال پیامک

چالش‌های رایج و راه‌حل‌ها

مشکل عدم دریافت سیگنال

اطمینان حاصل کنید که آنتن به درستی متصل و محل استفاده دارای پوشش شبکه باشد.

مشکل در تغذیه ماژول

از یک منبع تغذیه پایدار با جریان کافی (حداقل 2 آمپر) استفاده کنید.

نتیجه‌گیری و نکات کلیدی

ماژول SIM800L Blue یک انتخاب ایده‌آل برای پروژه‌های ارتباطی و اینترنت اشیاء است. با امکاناتی مانند ارسال پیامک، برقراری تماس، و اتصال به اینترنت، این ماژول می‌تواند در پروژه‌های مختلف مورد استفاده قرار گیرد. با رعایت نکات نصب و برنامه‌نویسی، می‌توانید از این ماژول به بهترین شکل بهره ببرید.

پرسش‌های متداول (FAQs)

1. آیا می‌توان از این ماژول برای برقراری تماس صوتی استفاده کرد؟

بله، این ماژول قابلیت برقراری تماس صوتی را دارد.

2. آیا SIM800L Blue با تمام سیم‌کارت‌ها سازگار است؟

بله، این ماژول از سیم‌کارت‌های GSM استاندارد پشتیبانی می‌کند.

3. آیا می‌توان این ماژول را به باتری متصل کرد؟

بله، ماژول SIM800L Blue با باتری‌های لیتیومی 3.7 ولت سازگار است.

4. چه فاصله‌ای برای ارتباط GPRS این ماژول مناسب است؟

تا زمانی که در محدوده شبکه GSM باشد، این ماژول قادر به ارتباط GPRS است.

5. آیا نیاز به آنتن خارجی ضروری است؟

برای دریافت سیگنال بهتر، استفاده از آنتن خارجی توصیه می‌شود.

▎نکات مهم:

• جریان مصرفی: این ماژول می‌تواند تا 2 آمپر جریان مصرف کند. همچنین، حداکثر ولتاژ UART برای این ماژول 2.8 ولت است و ولتاژ بالاتر می‌تواند باعث آسیب به آن شود.
• آنتن‌ها: SIM800L دارای دو نوع آنتن است. یکی از آن‌ها از سیم ساخته شده و مستقیماً به پین NET روی PCB لحیم می‌شود که در فضاهای محدود کاربرد دارد. آنتن دیگر از نوع PCB است که با نوار دو طرفه و کابل پیگتیل به کانکتور IPX متصل می‌شود و عملکرد بهتری دارد؛ این آنتن اجازه می‌دهد تا ماژول درون یک قاب فلزی قرار گیرد، به شرطی که آنتن بیرون باشد.

▎مشخصات فنی:

• ولتاژ تغذیه: 3.8 تا 4.2 ولت
• ولتاژ تغذیه پیشنهادی: 4 ولت
• مصرف برق:
• حالت خواب: کمتر از 2 میلی آمپر
• حالت بیکار: کمتر از 7 میلی آمپر
• انتقال GSM (میانگین): 350 میلی آمپر
• انتقال GSM (حداکثر): 2000 میلی آمپر
• ابعاد ماژول: 25 × 23 میلی‌متر
• رابط: دستورات UART (حداکثر 2.8 ولت) و AT
• سوکت سیم کارت: میکرو سیم (سمت پایین)
• فرکانس‌های پشتیبانی شده: چهار باند (850 / 950 / 1800 / 1900 مگاهرتز)
• رابط آنتن: IPX
• سیگنال وضعیت: LED
• محدوده دمای کار: -40 تا +85 درجه سانتی‌گراد

این ماژول به دلیل ویژگی‌های منحصر به فردش، انتخابی عالی برای انواع پروژه‌های ارتباطی است.
