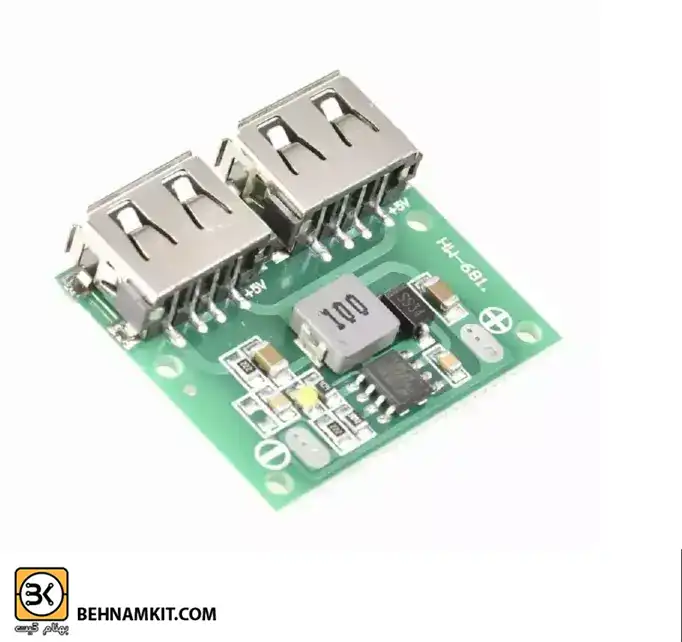

ماژول کاهنده ولتاژ 5V 3A با دو خروجی USB ‌

معرفی ماژول کاهنده ولتاژ 5V 3A با دو خروجی USB

ماژول کاهنده ولتاژ 5 ولت 3 آمپر با دو خروجی USB، یکی از ابزارهای کارآمد در پروژه‌های الکترونیکی و کاربردهای روزمره است. این ماژول با کاهش ولتاژ ورودی به یک ولتاژ پایدار 5 ولت، امکان استفاده ایمن از منابع تغذیه با ولتاژ بالا را برای دستگاه‌های USB فراهم می‌کند.

امکانات و مشخصات ماژول کاهنده ولتاژ 5V 3A با دو خروجی USB ‌

ولتاژ ورودی: بین 6 تا24 ولت مستقیم یا باتری
ولتاز خروجی: بین 5.1 تا 5.2ولت مستقیم
جریان خروجی: ماکزیمم 3 امپر(هنگام استفاده درحالت تمام باری از هیت سینک مناسب استفاده کنید)
در نتایج تست عملی با ولتاژ ورودی 12ولت و خروجی 2امپر نیازی به هیت سینک دیده نشد
راندمان تبدیل: حداکثر تا 97.5درصد(کاهنده 6.5ولت به 5ولت 0.7امپر) (نتیجه پس از محافظت اتصال معکوس همراه با فیوز مناسب)
فرکانس سوییچینگ: 500کیلوهرتز
ریپل خروجی: حدود 10میلی ولت(در تبدیل 12 به 5ولت 3امپر) پهنای باند 20مگ
نشانگر خروجی: ال ای دی قرمز رنگ برای نمایش ولتاژ خروجی
دمای کاری: گرید صنعتی(منفی 40 تا مثبت 85درجه سانتیگراد) (با افزایش دمای محیط توان خروجی کاهش میابد)
دارای محافظت حدبالای خروجی و فیوز جریان ورودی 1.5امپر، خروجی 5 ولت با دیود 300 وات محافظت در برابر ولتاژ بیش از 5 ولت
دمای فول لود: 30درجه سانتیگراد
جربان بی باری: 0.85میلی امپر
تنظیم بار: 1± درصد
تنظیم ولتاژ: 0.5± درصد
سرعت پاسخ داینامیک: 5درصد 200میکروثانیه
محافظت اتصال کوتاه خروجی: دارای محافظت میباشد ولی خروجی برای مدت طولانی نباید اتصال کوتاه گردد
دارای محافظت ولتاژ معکوس در ورودی
نحوه اتصال ولتاژ ورودی: لحیم
اتصال خروجی: USB
سایز: 20*27*8میلیمتر

ویژگی‌های کلیدی ماژول کاهنده ولتاژ 5V 3A

ابعاد کوچک و طراحی کاربردی

این ماژول با طراحی جمع‌وجور، به راحتی در پروژه‌های مختلف الکترونیکی جا می‌گیرد و قابل حمل است.

خروجی پایدار با ولتاژ دقیق

یکی از ویژگی‌های برجسته این ماژول، ارائه ولتاژ خروجی دقیق و پایدار است که به حفظ سلامت دستگاه‌های متصل کمک می‌کند.

مشخصات فنی ماژول

ورودی ولتاژ و محدوده قابل قبول

این ماژول معمولاً ولتاژ ورودی بین 6 تا 24 ولت را می‌پذیرد و آن را به ولتاژ ثابت 5 ولت کاهش می‌دهد.

تعداد و نوع پورت‌های خروجی

ماژول دارای دو پورت USB با جریان خروجی مجموعاً 3 آمپر است که امکان شارژ همزمان دو دستگاه را فراهم می‌کند.

کاربردهای ماژول کاهنده ولتاژ 5V 3A

شارژ دستگاه‌های USB

این ماژول برای شارژ انواع گوشی‌های هوشمند، تبلت‌ها و دیگر دستگاه‌های USB ایده‌آل است.

استفاده در پروژه‌های الکترونیکی و DIY

در پروژه‌های خانگی و رباتیک، این ماژول می‌تواند برای تأمین انرژی بخش‌های مختلف مورد استفاده قرار گیرد.

مزایای استفاده از ماژول کاهنده ولتاژ با دو خروجی USB

قابلیت شارژ همزمان چند دستگاه

دو پورت USB این امکان را می‌دهد که به طور همزمان دو دستگاه را شارژ کنید، بدون کاهش سرعت شارژ.

ایمنی بالا و محافظت در برابر اضافه جریان

ماژول به سیستم‌های حفاظتی مجهز است که از دستگاه‌های متصل در برابر جریان بیش از حد و اتصال کوتاه محافظت می‌کند.

نحوه نصب و استفاده از ماژول

اتصال ورودی و خروجی

ورودی ماژول باید به منبع تغذیه متصل شود و خروجی آن از طریق پورت‌های USB به دستگاه‌های هدف متصل گردد.

بررسی و اطمینان از عملکرد صحیح

قبل از استفاده، ولتاژ خروجی را با مولتی‌متر بررسی کنید تا از صحت عملکرد ماژول مطمئن شوید.

نکات ایمنی هنگام استفاده از ماژول کاهنده ولتاژ

• از اتصال معکوس قطب‌های ورودی خودداری کنید، زیرا ممکن است به ماژول آسیب وارد کند.
• ماژول را تنها در محدوده ولتاژ و جریان توصیه‌شده استفاده کنید تا از خرابی آن جلوگیری شود.

تفاوت ماژول کاهنده ولتاژ 5V 3A با مدل‌های مشابه

این ماژول در مقایسه با مدل‌های دیگر، دقت بالاتر، طراحی بهینه‌تر و ایمنی بیشتری ارائه می‌دهد. همچنین، وجود دو پورت USB آن را برای استفاده همزمان دو دستگاه منحصربه‌فرد می‌کند.

مشکلات رایج و نحوه رفع آن‌ها

قطع شدن جریان در ولتاژهای بالا

این مشکل معمولاً به دلیل عدم پایداری ولتاژ ورودی رخ می‌دهد. اطمینان حاصل کنید که منبع تغذیه شما ولتاژ مناسبی ارائه می‌دهد.

خرابی در اثر اتصال کوتاه

در صورت بروز اتصال کوتاه، سیستم حفاظتی ماژول فعال می‌شود. پیش از استفاده مجدد، علت اتصال کوتاه را بررسی و رفع کنید.

نتیجه‌گیری

ماژول کاهنده ولتاژ 5 ولت 3 آمپر با دو خروجی USB، یک ابزار کارآمد و چندمنظوره است که برای شارژ دستگاه‌های USB و استفاده در پروژه‌های الکترونیکی ایده‌آل می‌باشد. با رعایت نکات ایمنی و استفاده صحیح از این ماژول، می‌توانید از قابلیت‌های فراوان آن بهره‌مند شوید.

سوالات متداول (FAQs)

1. آیا می‌توان از این ماژول برای تمام دستگاه‌های USB استفاده کرد؟
   بله، این ماژول برای بیشتر دستگاه‌های USB سازگار است، به شرطی که جریان مورد نیاز دستگاه از 3 آمپر تجاوز نکند.
2. آیا این ماژول قابلیت محافظت در برابر اضافه جریان دارد؟
   بله، ماژول مجهز به سیستم‌های حفاظتی برای محافظت در برابر اضافه جریان و اتصال کوتاه است.
3. آیا می‌توان ماژول را برای ولتاژهای ورودی بیشتر از 24 ولت استفاده کرد؟
   خیر، استفاده از ولتاژ ورودی بالاتر از محدوده توصیه‌شده ممکن است به ماژول آسیب بزند.
4. چگونه می‌توان ولتاژ خروجی ماژول را بررسی کرد؟
   با استفاده از یک مولتی‌متر می‌توانید ولتاژ خروجی را اندازه‌گیری کنید.
5. آیا این ماژول مناسب پروژه‌های صنعتی است؟
   بله، در صورتی که جریان و ولتاژ مورد نیاز در محدوده مشخصات ماژول باشد، می‌توان از آن در پروژه‌های صنعتی نیز استفاده کرد.
