ماژول AD8232 یک راه‌حل ساده و دقیق برای اندازه‌گیری سیگنال‌های الکتروکاردیوگرافی (ECG) و ضربان قلب در پروژه‌های پزشکی، بیوالکترونیک و پوشیدنی‌های هوشمند فراهم می‌کند. این برد از تراشه‌ی تخصصی AD8232 شرکت Analog Devices بهره می‌برد که برای استخراج سیگنال‌های زیستی ضعیف از محیط‌های نویزی طراحی شده است. ماژول شامل فیلترهای Low-pass و High-pass داخلی بوده و سیگنال خروجی را به‌صورت آنالوگ آماده برای اتصال به میکروکنترلر (مثل آردوینو، ESP32 یا STM32) ارائه می‌دهد.

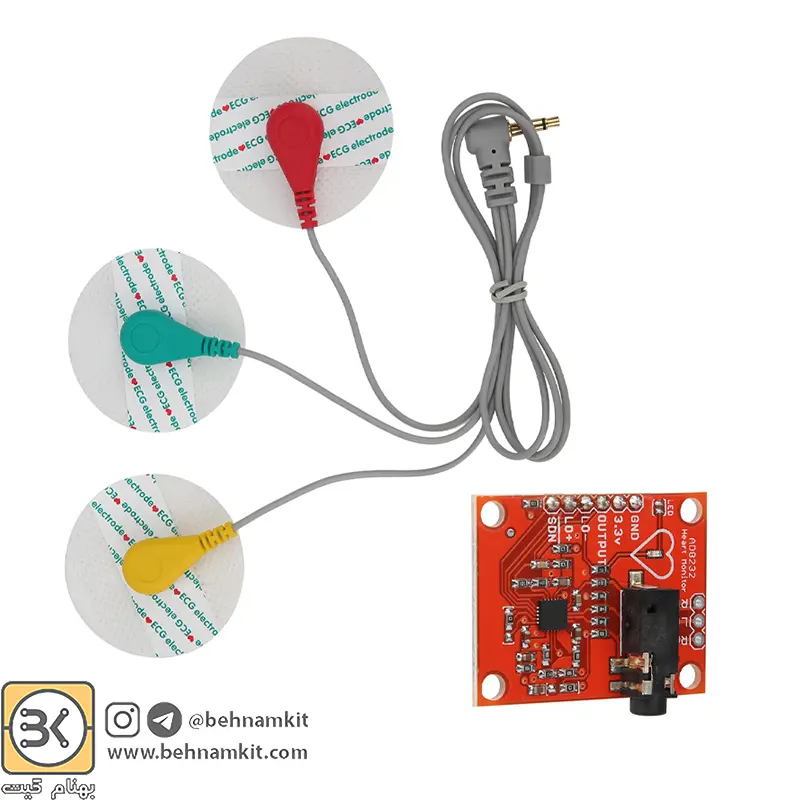

این مجموعه به همراه کابل پراب سه‌تایی با سوکت 3.5 میلی‌متری و الکترودهای چسبی ECG ارائه می‌شود و به‌راحتی قابل استفاده برای اندازه‌گیری ضربان قلب از سطح پوست بدن انسان است. همچنین پین‌های LO+ و LO- امکان تشخیص قطع اتصال الکترود را فراهم می‌سازند.

مشخصات

• تراشه اصلی: AD8232 (ساخت Analog Devices)
• ولتاژ کاری: 3.3V تا 5V
• منبع جریان پایین :170میکروآمپر
• نوع خروجی: آنالوگ (سیگنال ECG فیلترشده)
• رابط ارتباطی: پین هدر (GND، 3.3V، OUTPUT، SDN، LO+, LO-)
• پورت سنسور: سوکت 3.5mm TRS برای اتصال کابل ECG
• خروجی تشخیص قطع الکترود (Lead-off): دارد (LO+ و LO-)
• نوع الکترود: چسبی ژله‌ای (ECG disposable electrodes)
• طول کابل پراب: 40CM
• نویز پایین با فیلترینگ داخلی و توان مصرفی بسیار کم
• سازگار با: Arduino، Raspberry Pi، STM32، ESP32 و سایر بردها

کاربردهای رایج

این ماژول مناسب پروژه‌های اندازه‌گیری ضربان قلب، سیستم‌های پوشیدنی پزشکی، آموزش بیوالکترونیک و دستگاه‌های نظارتی سلامت در حوزه‌ی DIY و توسعه صنعتی می‌باشد.

• پایش ضربان قلب در پروژه‌های پوشیدنی
• اندازه‌گیری ECG برای کاربردهای آموزشی
• پروژه‌های پزشکی DIY و تحقیقاتی
• تحلیل سیگنال‌های زیستی در محیط دانشگاهی
• تشخیص قطعی الکترود برای افزایش ایمنی
• اندازه‌گیری سیگنال‌های زیستی در بدن انسان
• ارتباط با ADC برای تحلیل دیجیتال سیگنال قلب
• توسعه دستگاه‌های مانیتورینگ سلامت
• کاربرد در اپلیکیشن‌های سلامت موبایل
• آزمایش‌های بیوالکترونیک و نوروفیزیولوژی
