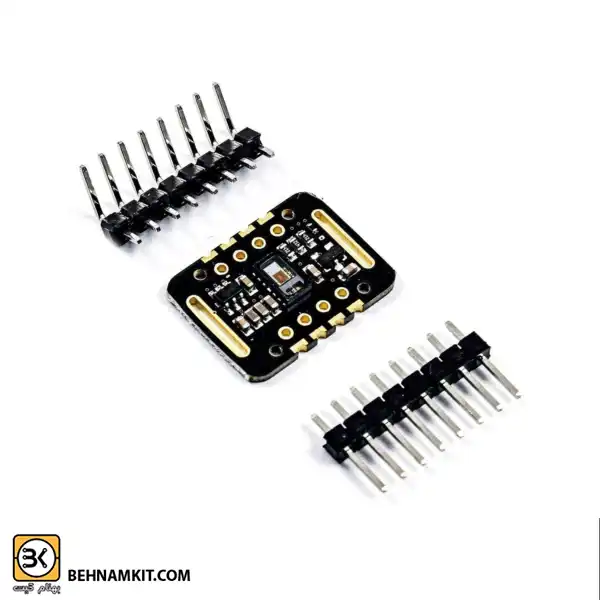

▎معرفی سنسور MAX30102

سنسور MAX30102 یک ماژول پیشرفته برای اندازه‌گیری نبض و سطح اکسیژن خون است. این حسگر نوری یکپارچه به طور خاص برای ارزیابی ضربان قلب و پالس اکسیمتری طراحی شده و به همین دلیل، گزینه‌ای مناسب برای پروژه‌های پزشکی و تجهیزات پوشیدنی به شمار می‌آید.

▎مشخصات فنی

• مدل: MAX30102
• ولتاژ تغذیه: بین 3.3 تا 5 ولت DC
• نوع ارتباط: I2C
• ولتاژ رابط: از 1.8 تا 5 ولت DC
• طول موج LED: 660 و 880 نانومتر
• نوع سیگنال: بازتاب نوری (PPG)

▎ویژگی‌ها

• حسگر فوتوپلتیسموگرافی (PPG): این ماژول با استفاده از فناوری PPG، قادر به اندازه‌گیری اشباع اکسیژن خون (SpO2) و ضربان قلب است. با ساطع کردن نور و ثبت تغییرات در حجم خون، اطلاعات لازم را استخراج می‌کند.
• LED های مادون قرمز یکپارچه: این ماژول شامل دیودهای ساطع نور مادون قرمز است که نور را بر روی پوست می‌تاباند. حسگر سپس نور منعکس شده یا عبوری را دریافت کرده و اطلاعات فیزیولوژیکی بدن را تحلیل می‌کند.
• قابلیت حذف نور محیطی: MAX30102 دارای الگوریتم‌هایی برای کاهش تأثیر نورهای خارجی بر اندازه‌گیری‌ها است که دقت نتایج را تضمین می‌کند.
• مصرف انرژی پایین: طراحی این ماژول به گونه‌ای است که برای کارکرد با مصرف انرژی کم بهینه شده و آن را برای دستگاه‌های پوشیدنی با باتری ایده‌آل می‌سازد.
• رابط I2C: امکان اتصال آسان به میکروکنترلرها را فراهم می‌کند.

▎کاربردها

ماژول MAX30102 در زمینه‌هایی نظیر ردیاب‌های تجهیزات پوشیدنی، دستگاه‌های مراقبت از سلامت و تجهیزات پزشکی مورد استفاده قرار می‌گیرد، جایی که نظارت بر ضربان قلب و سطح اکسیژن خون اهمیت دارد.

▎پین‌ها

• VIN: ورودی تغذیه اصلی (1.8-5 ولت)
• SCL: کلاک باس I2C
• SDA: دیتا باس I2C
• GND: اتصال به زمین
• INT: پین وقفه تراشه MAX30102
• RD: پین منفی LED قرمز
• IRD: پین منفی LED مادون قرمز
• GND: منفی زمین

همچنین، ماژول دارای یک پد 3 بیتی در پشت خود است که برای انتخاب سطح pull-up طراحی شده و بسته به ولتاژ اصلی پین، می‌توان 1.8V یا 3.3V را انتخاب کرد.

این ویژگی‌ها و مشخصات، MAX30102 را به یک ابزار کارآمد و قابل اعتماد برای نظارت بر سلامتی تبدیل کرده است.
