ماژول رله 5 ولت يك کانال SMD

کنترل دستگاه‌های ولتاژ بالا با آردوینو: راه‌کارهای عملی

اگر به فکر کنترل دستگاه‌های الکتریکی مانند پنکه‌ها، چراغ‌ها، و بخاری‌های برقی با استفاده از آردوینو هستید، باید در نظر داشته باشید که خود آردوینو به دلیل ولتاژ 5 ولت نمی‌تواند به تنهایی این کار را انجام دهد. اما با استفاده از ماژول‌های رله، مانند ماژول رله یک کاناله، می‌توانید این کار را به راحتی انجام دهید.

 ماژول رله چیست؟

ماژول رله یک قطعه الکترونیکی پرکاربرد است که با فشردن یک دکمه، می‌تواند جریان برق را قطع یا وصل کند. این ماژول‌ها معمولاً دارای چند کانال هستند و بسته به نیاز شما می‌توانند 1، 2، 4 یا حتی 8 کانال داشته باشند.

 نحوه عملکرد ماژول‌های رله

ماژول رله به عنوان یک دکمه الکترونیکی عمل می‌کند که در زمان قطع جریان، معمولاً باز است و هنگام برقراری جریان، بسته خواهد شد. با تنظیم ماژول روی ولتاژ بالا، رله می‌تواند به عبور جریان برق اجازه دهد.

پایه‌های ماژول رله یک کاناله:

– COM: پایه‌ای که به جریان مشترک متصل می‌شود.
– NO (Normally Open): در حالت عادی باز است و با ارسال سیگنال، جریان را متصل می‌کند.
– NC (Normally Closed): در حالت عادی بسته است و با ارسال سیگنال، جریان را قطع می‌کند.
– GND: به زمین متصل می‌شود.
– VCC: باید به 5 ولت متصل شود.
– IN1: سیگنال کنترلی برای رله اول است.

نکته مهم: یک جامپر روی بورد وجود دارد که با اتصال VCC به JDVCC، آردوینو به بورد متصل می‌شود و ایزولاسیون اپتوکوپلرها از مدار حذف می‌شود. در صورت نیاز به ایزولاسیون، می‌توانید این جامپر را تغییر دهید.

 سفارش قطعات الکترونیکی از چین

در وب‌سایت بهنام کیت، مجموعه‌ای گسترده از ماژول‌ها، ابزارآلات و کیت‌های الکترونیکی موجود است که شما می‌توانید به راحتی با جستجوی مدل مورد نیازتان، قطعات را پیدا کنید. اگر قطعات خاصی را نیاز داشتید که در این سایت وجود نداشت، می‌توانید به صفحه راهنمای جامع واردات قطعات الکترونیکی از چین مراجعه کنید و پس از مشاوره با کارشناسان، محصولات مورد نظرتان را سفارش دهید.

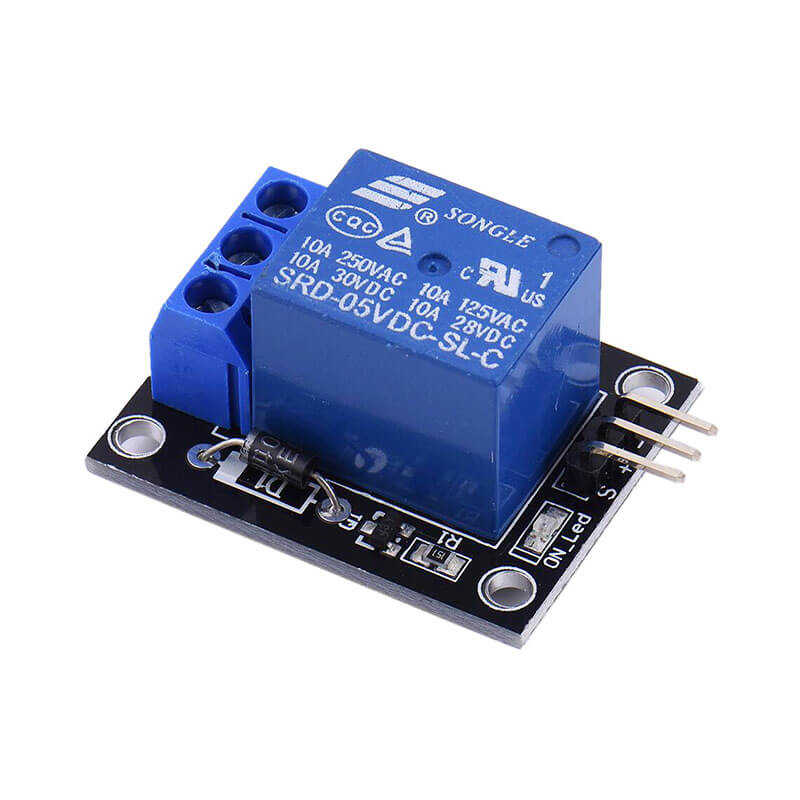

 ماژول رله یک کاناله

کنترل رله با آردوینو به اندازه کنترل سایر خروجی‌ها ساده است. این ماژول با یک کانال طراحی شده و به راحتی می‌توانید یک دستگاه را کنترل کنید. همچنین، این ماژول به طور کامل با بردهای آردوینو سازگار است.

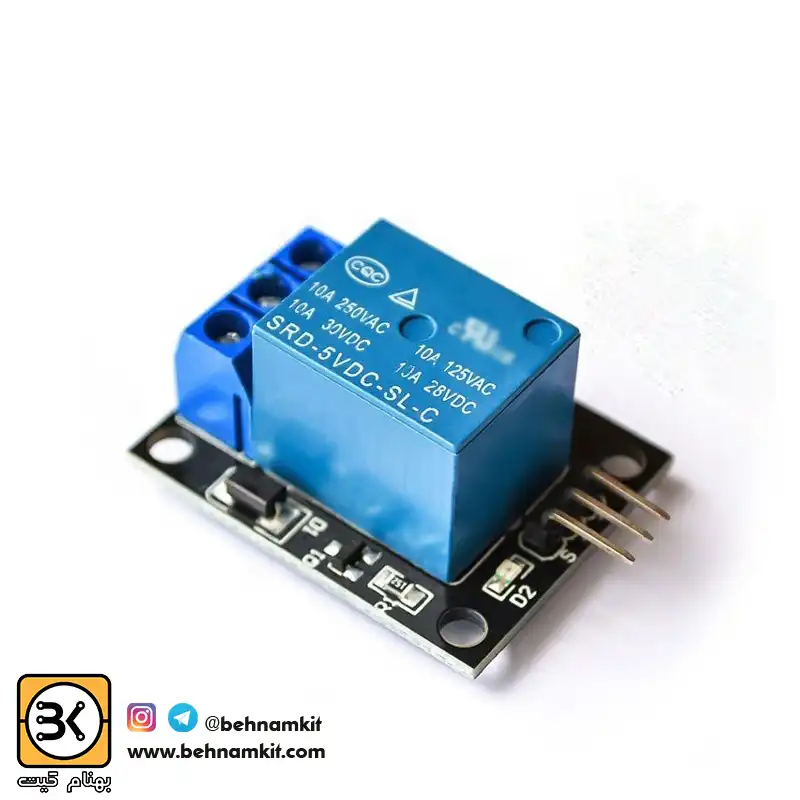

ماژول رله 5 ولت يك کانال SMD

ماژول رله از نوع 1 رله 1 کاناله، ورودی و خروجی به صورت پین هدر و ترمینال پیچی، ولتاژ قابل عبور حداکثری متناوب 250V AC با شدت جریان 10A، ولتاژ عبوری حداکثری مستقیم 30V DC با جریان 10 آمپر،، مناسب هوشمندسازی خانه لوازم برقی گوناگون، لامپ، درب و.. محل کار، کارخانجات و صنایع، برد آردوینو Arduino، انواع میکروکنترلرها، کنترلرهای متناسب است

ولتاژ ورودی

                        5V DC

شدت جریان (آمپر)

                          10A

درگاه (پورت) ورودی

                        ترمینال

پهنا (ضخامت)

                         25mm

بلندی (طول)

                         33mm
