ماژول رله 5 ولت چهار کانال

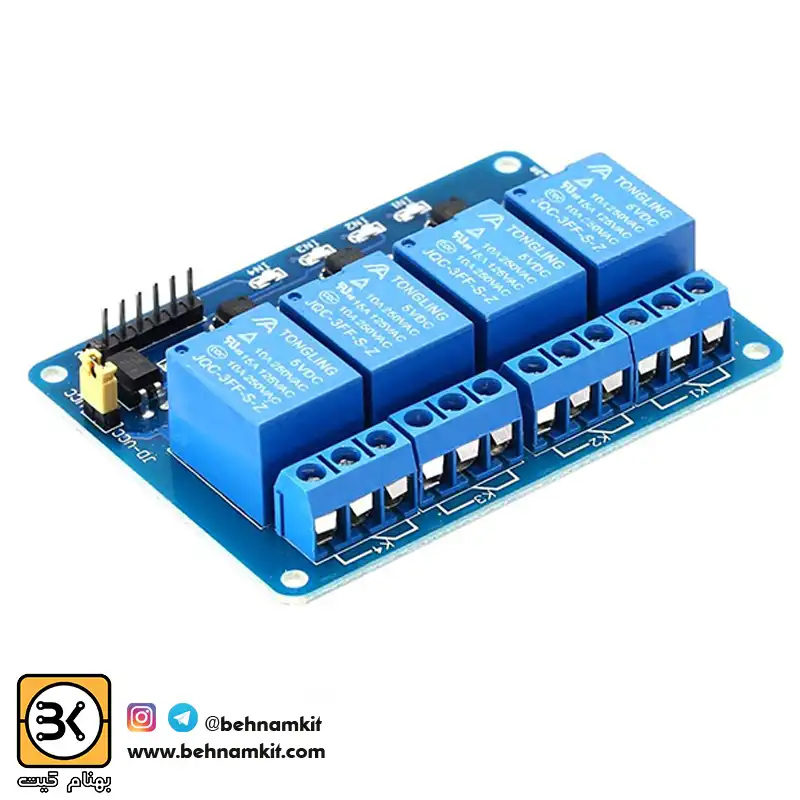

ماژول رله 5 ولت چهار کانال Relay Module

ماژول رله 5 ولت 4 کانال یک ابزار پرکاربرد در پروژه‌های الکترونیکی و سیستم‌های اتوماسیون است که امکان کنترل چهار دستگاه الکتریکی به‌صورت همزمان را فراهم می‌کند. این ماژول به دلیل طراحی ایمن، قابلیت تحمل جریان بالا، و سازگاری با انواع میکروکنترلرها یکی از محبوب‌ترین گزینه‌ها در میان علاقه‌مندان به الکترونیک و مهندسان است.

به دلیل اینکه برد های آردیونو  توانایی دادن خروجی با ولتاژ های بالا 5 ولت را ندارند و دارای جریان محدود حداكثر 40 ميلي آمپر هستن، برای همین از این ماژول به عنوان یک واسط برای راه اندازی موتور ها و ریسه های LED و چراغ ها 220 ولت  و… که نیازمند ولتاژ و جریان بیشتری هستن استفاده میکنند. این ماژول دارای 4 رله 5 ولت هست که روی برد برای هر رله یک  LED SMD تعبیه شده است که وضعیت قطع و یا وصل بون رله را نمایش میدهد .

نکته مهمی که باید به آن توجه کرد نوع عملکرد ماژول هست. این ماژول دارای ورودی active low بوده که برای فعال کردن هر رله باید ولتاژ 0 ولت  و برای خاموش کردن باید ولتاژ 5 ولت به پین مد نظر داد. به دلیل وجود پین هدر های نری که در  ورودی ماژول استفاده شده است، میتوان این ماژول را به راحتی به برد بورد ، بورد های هزار  سوراخ  ها متصل کرد.

ویژگی های ماژول رله 5 ولت چهار کانال :

• دارای جامپر برای قطع و وصل کردن برق ماژول
• سایز: 7.5×5.5×1.7
• کارکرد به صورت active low
• ولتاژ ورودی برای فعال کردن هر رله 0 ولت
• ولتاژ ورودی برای غیر فعال کردن هر رله 5 ولت
• خروجی هر رله در DC: حداکثر 30 ولت تا 10 آمپر
• خروجی هر رله در AC: حداکثر 250 ولت تا 10 آمپر

ویژگی‌های کلیدی ماژول رله 4 کانال

1. تعداد کانال‌ها: چهار کانال مستقل برای کنترل چهار دستگاه مختلف.
2. ولتاژ کاری: 5 ولت DC برای استفاده با منابع تغذیه کوچک.
3. ایزولاسیون بالا: مجهز به اپتوکوپلر برای جلوگیری از آسیب به مدار.
4. توان خروجی بالا: هر کانال می‌تواند جریان 10 آمپر را تحمل کند.
5. سازگاری گسترده: قابل استفاده با آردوینو، رزبری‌پای و سایر میکروکنترلرها.

مشخصات فنی ماژول

• ولتاژ تغذیه: 5 ولت DC
• تعداد کانال‌ها: 4 کانال
• جریان قابل تحمل: 10 آمپر برای هر کانال
• پورت‌های خروجی: NO (Normal Open)، NC (Normal Close)، و COM (Common)
• ایزولاسیون: اپتوکوپلر داخلی برای هر کانال
• ابعاد ماژول: مناسب برای استفاده در فضاهای کوچک

مزایای استفاده از ماژول رله 4 کانال

1. کنترل چندین دستگاه: امکان روشن و خاموش کردن چهار دستگاه به‌صورت مستقل.
2. ایمنی بالا: با استفاده از اپتوکوپلر، از دستگاه‌ها و مدار محافظت می‌شود.
3. سازگاری با پروژه‌های مختلف: مناسب برای سیستم‌های هوشمند و پروژه‌های صنعتی.
4. نصب آسان: طراحی ساده برای استفاده حتی توسط مبتدیان.
5. قابلیت تحمل توان بالا: ایده‌آل برای دستگاه‌های پرقدرت مانند پمپ‌ها و موتورهای الکتریکی.

کاربردهای ماژول رله 5 ولت 4 کانال

• خانه هوشمند: کنترل چراغ‌ها، دستگاه‌های گرمایشی و سرمایشی، و پرده‌های برقی.
• پروژه‌های DIY: مناسب برای علاقه‌مندان به الکترونیک.
• سیستم‌های امنیتی: استفاده در قفل‌های برقی، آژیرها، و سیستم‌های هشدار.
• کنترل صنعتی: کنترل تجهیزات در خطوط تولید و تابلوهای برق.
• مدارهای تایمر: طراحی مدارهایی برای زمان‌بندی روشن و خاموش شدن دستگاه‌ها.

راهنمای نصب و راه‌اندازی

ابزارهای موردنیاز

• منبع تغذیه 5 ولت
• کابل‌های اتصال
• میکروکنترلر (مانند آردوینو یا رزبری‌پای)

مراحل نصب

1. اتصال تغذیه: پین VCC ماژول را به 5 ولت و GND را به زمین متصل کنید.
2. اتصال ورودی‌ها: پین‌های IN1 تا IN4 را به پین‌های دیجیتال میکروکنترلر وصل کنید.
3. اتصال خروجی‌ها: دستگاه‌های مورد نظر را به پورت‌های NO، NC، و COM هر کانال متصل کنید.
4. برنامه‌نویسی میکروکنترلر: برای هر کانال کدی بنویسید که سیگنال روشن و خاموش را ارسال کند.

نکات مهم برای استفاده از ماژول

1. از منبع تغذیه پایدار استفاده کنید تا از نوسانات جلوگیری شود.
2. مطمئن شوید که دستگاه‌های متصل به رله با جریان و ولتاژ مجاز سازگار هستند.
3. اتصالات را به دقت بررسی کنید تا از اتصال کوتاه و خرابی جلوگیری شود.
4. در هنگام استفاده از دستگاه‌های پرقدرت، از سیم‌های مناسب برای اتصال استفاده کنید.

عیب‌یابی مشکلات رایج

1. ماژول روشن نمی‌شود: تغذیه و اتصالات را بررسی کنید.
2. رله فعال نمی‌شود: ممکن است ورودی‌ها به درستی به میکروکنترلر متصل نشده باشند.
3. صدای کلیک از رله شنیده نمی‌شود: رله ممکن است آسیب دیده باشد و نیاز به تعویض دارد.
4. گرمای بیش از حد: بار متصل ممکن است بیش از ظرفیت ماژول باشد.

جمع‌بندی

ماژول رله 5 ولت 4 کانال یک ابزار قدرتمند و کاربردی برای کنترل دستگاه‌های مختلف در پروژه‌های الکترونیکی است. این ماژول با طراحی ایمن، توان خروجی بالا، و نصب آسان، انتخابی عالی برای پروژه‌های خانه هوشمند، سیستم‌های امنیتی، و پروژه‌های صنعتی است. با استفاده از این ماژول می‌توانید به راحتی چندین دستگاه را به‌صورت مستقل کنترل کنید و پروژه‌های خود را هوشمندتر کنید.

پرسش‌های متداول

1. آیا این ماژول با ولتاژ 3.3 ولت کار می‌کند؟
خیر، برای عملکرد صحیح به ولتاژ 5 ولت نیاز دارد.

2. آیا می‌توان از این ماژول برای کنترل دستگاه‌های AC استفاده کرد؟
بله، این ماژول برای کنترل دستگاه‌های AC و DC مناسب است.

3. آیا هر کانال به‌صورت مستقل عمل می‌کند؟
بله، هر کانال می‌تواند به‌صورت جداگانه کنترل شود.

4. آیا نیاز به خنک‌کننده اضافی دارد؟
خیر، در صورتی که از بارهای متناسب استفاده شود، نیازی به خنک‌کننده نیست.

5. حداکثر توان قابل کنترل توسط هر کانال چقدر است؟
هر کانال می‌تواند جریان 10 آمپر و ولتاژهای تا 250 ولت AC را تحمل کند.
