ماژول رله 8 کانال 12 ولت – Relay Module 12V

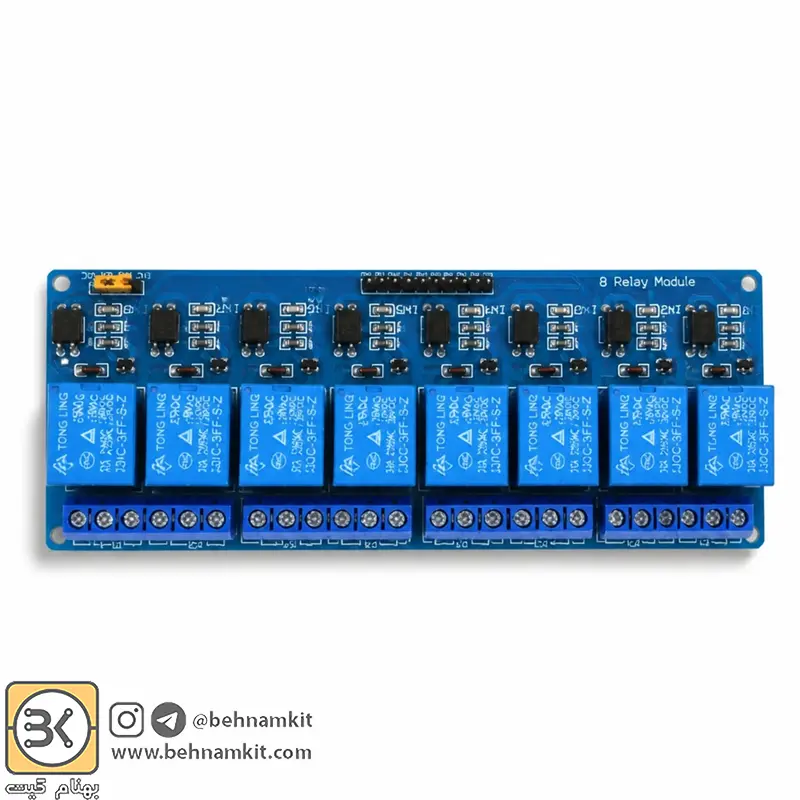

معرفی ماژول رله 12 ولت 8 کاناله با اپتوکوپلر

ماژول رله 12 ولت 8 کاناله یکی از پرکاربردترین ابزارها برای کنترل بارهای ولتاژ و جریان بالا توسط میکروکنترلرها و بردهای توسعه مانند آردوینو است. این ماژول امکان مدیریت هم‌زمان 8 دستگاه را فراهم می‌کند و به دلیل وجود اپتوکوپلر، ایزولاسیون مناسبی بین مدار کنترل و بار قدرت ایجاد می‌کند.

✨ ویژگی‌ها و مزایا

• کنترل هم‌زمان 8 بار با یک برد آردوینو یا میکروکنترلر.
• ایزولاسیون ایمن به کمک اپتوکوپلر برای جلوگیری از انتقال نویز و ولتاژهای ناخواسته.
• ظرفیت بار بالا: پشتیبانی از ولتاژ تا 250VAC یا 30VDC و جریان تا 10 آمپر.
• سازگاری کامل با میکروکنترلرها و بردهای دیجیتال با ولتاژ منطقی 5 ولت.
• نشانگر LED برای نمایش وضعیت هر رله به‌صورت مجزا.

⚙️ مشخصات فنی

• ولتاژ تغذیه: 12 ولت DC
• تعداد کانال‌ها: 8 کانال مستقل

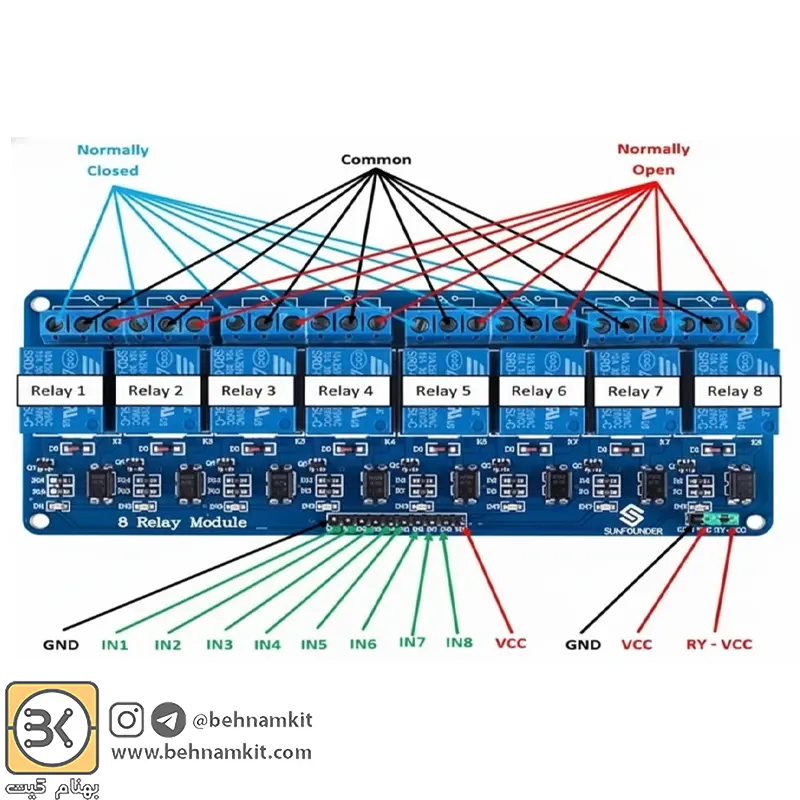

• پایه‌های ورودی: IN1 تا IN8 (Active Low)
• پایه‌های تغذیه:
  • VCC: تغذیه ماژول
  • JD-VCC: تغذیه جداگانه برای رله‌ها (با امکان اتصال یا جداسازی توسط جامپر)
• پایه‌های خروجی:

• NO (Normally Open): در حالت عادی باز، با تحریک رله بسته می‌شود.
• NC (Normally Closed): در حالت عادی بسته، با تحریک رله باز می‌شود.
• COM (Common): پایه مشترک برای اتصال بار.

🔌 نحوه اتصال و راه‌اندازی

1. تغذیه ماژول: اتصال VCC و GND به منبع 12 ولت.
2. کنترل رله‌ها: اتصال پایه‌های IN1 تا IN8 به خروجی دیجیتال میکروکنترلر یا آردوینو.
3. تنظیم جامپر JD-VCC:
   • در حالت پیش‌فرض، تغذیه رله‌ها و ماژول مشترک است.
   • در صورت نیاز به تغذیه جداگانه، جامپر برداشته شده و JD-VCC به منبع مستقل وصل می‌شود.
4. اتصال بار: بارهای AC یا DC به پایه‌های NO، NC و COM متصل می‌شوند.

🛠️ کاربردها

• هوشمندسازی خانه: کنترل چراغ‌ها، فن‌ها و وسایل خانگی.
• اتوماسیون صنعتی سبک: مدیریت موتورهای DC/AC، شیرهای برقی و پمپ‌ها.
• پروژه‌های آموزشی: یادگیری اصول سوئیچینگ و ایزولاسیون در الکترونیک.

✅ نکات ایمنی

• همیشه ظرفیت جریان و ولتاژ بار را با مشخصات رله تطبیق دهید.
• در بارهای القایی (مثل موتور یا پمپ)، از مدارهای محافظ نویز استفاده کنید.
• هنگام کار با ولتاژهای AC، ایمنی سیم‌کشی و عایق‌بندی را رعایت کنید.
