کنترل دما و رطوبت XY-WTH1 Temperature & Humidity

کنترل دما و رطوبت  Humidity

ماژول ترموستات دیجیتال XY-WTH1 دما و رطوبت روپنلی ، با رنج دمایی 20- تا 60 درجه سانتی گراد دقت 0.1 درجه سانتی گراد و رنج اندازه گیری رطوبت 0 تا 100 درصد است.  این ماژول دارای دو رله خروجی مجزا برای دما و رطوبت یکی از بهترین بهترین ماژو های کنترل دما و رطوبت در بازار می باشد. انواع مدلهای ترموستات دیجینتال و نمایشگر دما را میتوانید از فروشگاه بهنام کیت نمایید.

از سری ماژول های فوق العاده کاربردی در صنعت به شمار می روند. به کمک این ماژول ها می توانید دما و رطوبت محیط را بر روی مقدار دلخواه خود، تنظیم نمایید. ماژول ترموستات دیجیتال XY-WTH1 ، یک ماژول فوق العاده کاربردی جهت کنترل دما و رطوبت است. به کمک این ماژول می توانید با رابط کاربری ساده آن، در سریعترین زمان ممکن و بدون هیچ گونه پیچیدگی، دما و رطوبت مد نظر خود را برای محیط تنظیم نمایید.

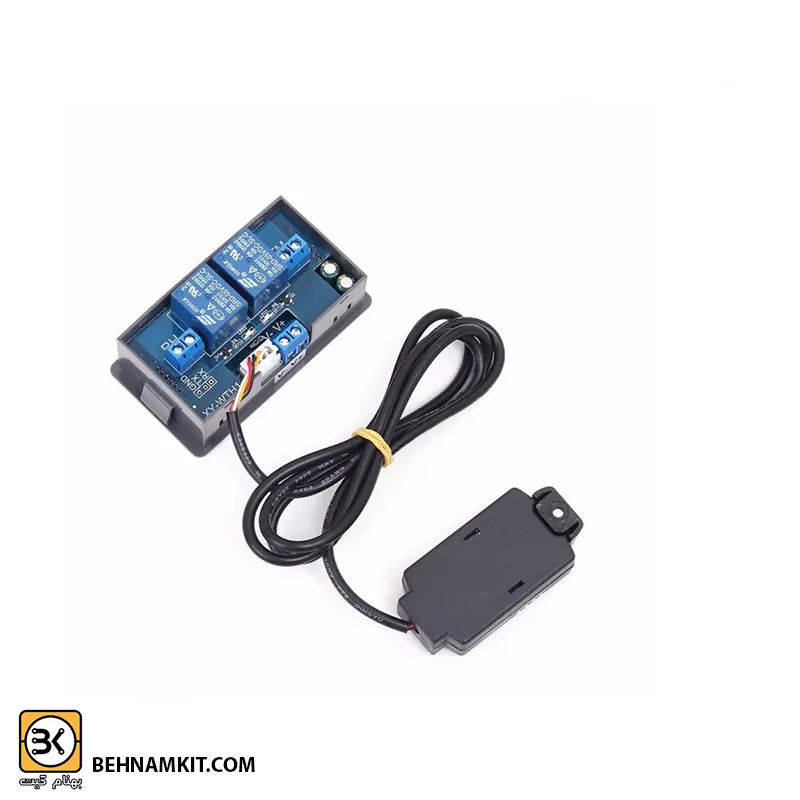

این ماژول که ولتاژ ورودی 6 الی 30 ولت DC جهت تغذیه می پذیرد، از سنسور دقیق و پایدار SHT20 با کابل بلند بهره می برد. ماژول کنترل دما و رطوبت XY-WTH1، مجهز به یک نمایشگر جهت نمایش دمای و رطوبت محیط و تنظیمات کاربر است. همچنین به کمک کلیدهای قرار گرفته بر روی ماژول، می توانید دما و رطوبت را تنظیم و کنترل نمایید. در کنار این، وجود رابط UART جهت تنظیمات ماژول، کار با این ماژول را بسیار ساده و لذت بخش می نماید. این ماژول از دو رله مجزا جهت کنترل دما و رطوبت، بهره می برد.

مشخصات ماژول ترموستات دیجیتال XY-WTH1 :

ولتاژ کاری 6 الی 30 ولت DC
اندازه ابعاد 79x42x35mm
سنسور دما و رطوبت SHT20
طول سیم 1 متر

طریقه تنظیم دما در ترموستات دیجیتال دما و کنترل رطوبت پنلی XY-WTH1:

شما می توانید این دستگاه را  در دو حالت گرمایی و سرمایی تنظیم کنید. این ماژول قابلیت تشخیص حالت سرمایی و گرمایی را بصورت خودکار دارد. سیستم به صورت خودکار و بر اساس دمای شروع و پایان، مد کاری (سرمایی و گرمایی) را تشخیص می‌دهد.

مد سرمایی (C):  دمای شروع > دمای پایان

مد گرمایی (H):  دمای شروع < دمای پایان

مد سرمایی (C):

زمانی که دمای محیط بیشتر یا مساوی دمای شروع باشد، رله وصل خواهد شد و سیستم سرمایشی شروع به کار می‌کند. زمانی که دمای محیط کمتر یا مساوی دمای پایان باشد، رله قطع خواهد شد و سیستم سرمایشی متوقف می‌شود.

مد گرمایی (H):

زمانی که دمای محیط کمتر یا مساوی دمای شروع باشد، رله وصل خواهد شد و سیستم گرمایشی شروع به کار می کند. زمانی که دمای محیط بیشتر یا مساوی دمای پایان باشد، رله قطع خواهد شد و سیستم گرمایشی متوقف می شود.

به طور معمول دستگاه دما را به درستی تشخیص می‌دهد ولی در صورتی که نیاز به کالیبره باشد کافیست دما را کمی بالاتر یا پایین‌تر (که بستگی به نیاز شما دارد) از مقداری که لازم است تنظیم شود بگیرید. یعنی اگر متوجه شدید دستگاه دما را دو درجه بالاتر نمایش می دهد کافیست دمای مورد نظر خود را دو درجه پایین‌تر تنظیم کنید.

طریقه تنظیم رطوبت در ترموستات دیجیتال دما و کنترل رطوبت پنلی XY-WTH1:

این دستگاه برای رطوبت نیز دو مد کاری دارد. یکی افزاینده رطوبت و دیگری کاهنده رطوبت است که به صورت خودکار بر اساس میزان رطوبت شروع و پایان که تنظیم می‌کنید، توسط سیستم تشخیص داده می‌شود. مد کاهنده رطوبت (D): رطوبت شروع > رطوبت پایان

مد افزاینده رطوبت (E): رطوبت شروع < رطوبت پایان

مد کاهنده رطوبت (D):

زمانی که رطوبت محیط بیشتر یا مساوی رطوبت شروع باشد، رله وصل خواهد شد و سیستم کم‌کننده رطوبت شروع به کار می کند. زمانی که رطوبت محیط کمتر یا مساوی رطوبت پایان باشد، سیستم کم کننده رطوبت متوقف می شود.

مد افزاینده رطوبت (E):

زمانی که رطوبت محیط کمتر یا مساوی رطوبت شروع باشد، رله وصل خواهد شد و سیستم رطوبت ساز شروع به کار می کند. زمانی که رطوبت محیط بیشتر یا مساوی رطوبت پایان باشد، رله قطع خواهد شد و سیستم رطوبت ساز متوقف می شود.

نحوه تنظیم پارامترهای دما و رطوبت در ترموستات دیجیتال دما و کنترل رطوبت پنلی XY-WTH1:

برای تنظیم دمای پایان، 3 ثانیه بر روی دکمه جهت بالای دما فشار داده و وارد تنظیمات دمای پایان می شوید. با استفاده از کلیدهای جهت‌دار می توانید دمای پایان را تنظیم کنید و بعد از 6 ثانیه به صورت خودکار تنظیمات ذخیره می شود. برای تنظیم دمای شروع نیز مراحل بالا تکرار می شود. برای تنظیمات پارامترهای رطوبت نیز به روش فوق عمل کنید.

نحوه کنترل دما ماژول ترموستات دیجیتال XY-WTH1 :

دارای دو مد Heating و Cooling
مد Cooling دمای حد پایین بیشتر از دمای حد بالا (C)
مد Heating دمای حد بالا بیشتر از دمای حد پایین (H)
انتخاب مد به صورت خودکار می باشد و در صورتی که دمای حد پایین از دمای حد بالا بیشتر باشد مد Cool و در صورتی که دمای حد بالا بزرگتر از دمای حد پایین باشد مد Heat می باشد
در مد Cooling در صورتی که دمای اندازه گیری شده از دمای حد پایین بیشتر باشد رله وصل می شود و در صورتی که دما از دمای حد بالا کمتر شود رله قطع  می شود(هدف کنترل سیستم خنک کننده است).
مد Heating به صورت برعکس کارمی کند در صورتی که دمای اندازه گیری شده از دمای حد پایین کمتر باشد رله وصل و چراغ قرمز روشن می شود. در صورتی که از دمای حد بالا تجاوز کند رله قطع می شود(هدف کنترل سیستم گرمایشی است). فعال شدن رله ها از طریق چراغ قرمز و چشمک زدن مد مشخص می شود .

نحوه کنترل رطوبت ماژول ترموستات دیجیتال XY-WTH1 :

دارای دو مدDehumidification و Humidification
مد Dehumidification (خشکی)رطوبت حد پایین بیشتر از حد بالا (d)
مد Humidification (مرطوب)رطوبت حد بالا بیشتر از حد پایین (E)
انتخاب مد به صورت خودکار می باشد و در صورتی که دمای حد پایین از دمای حد بالا بیشتر باشد. مد dehumidification و در صورتی که دمای حد بالا بزرگتر از دمای حد پایین باشد مد humidification می باشد.

در مد خشکی در صورتی که رطوبت اندازه گیری شده از حد بالا بیشتر باشد رله وصل می شود و در صورتی که رطوبت از حد پایین کمتر شود رله قطع می شود. (هدف کنترل سیستم خشک کن) و در مد مرطوب در صورتی که رطوبت از حد پایین کمتر باشد رله وصل می شود می شود و در صورتی که اگر از حد بالا تجاوز کند رله قطع می شود.(هدف کنترل سیستم رطوبت ساز). فعال شدن رله ها از طریق چراغ سبز و چشمک زدن مد مشخص می شود .
برای هر دو قسمت دما و رطوبت سیستم دارای تابع تصحیح انحراف می باشد و قابلیت کالیبراسیون دارد که اگر سیستم در طولانی مدت کار کند مقدار دما و رطوبت، مجموع مقدار اندازه گیری شده با مقدار کالیبراسیون می باشد.

نحوه تنظیم پارامترهای مورد نیاز ماژول ترموستات دیجیتال XY-WTH1 :

برای تنظیم حد بالای دما 3 ثانیه بر روی جهت بالای دما فشار داده و وارد تنظیمات سطح بالای دما می شوید. با استفاده از کلیدهای جهت دار حد بالای دما را مشخص کنید و بعد از 6 ثانیه به صورت خودکار تنظیمات ذخیره می شود برای تنظیم حد پایین نیز مراحل بالا تکرار می شود. برای تنظیمات پارامترهای رطوبت نیز به روش فوق عمل میکنید.

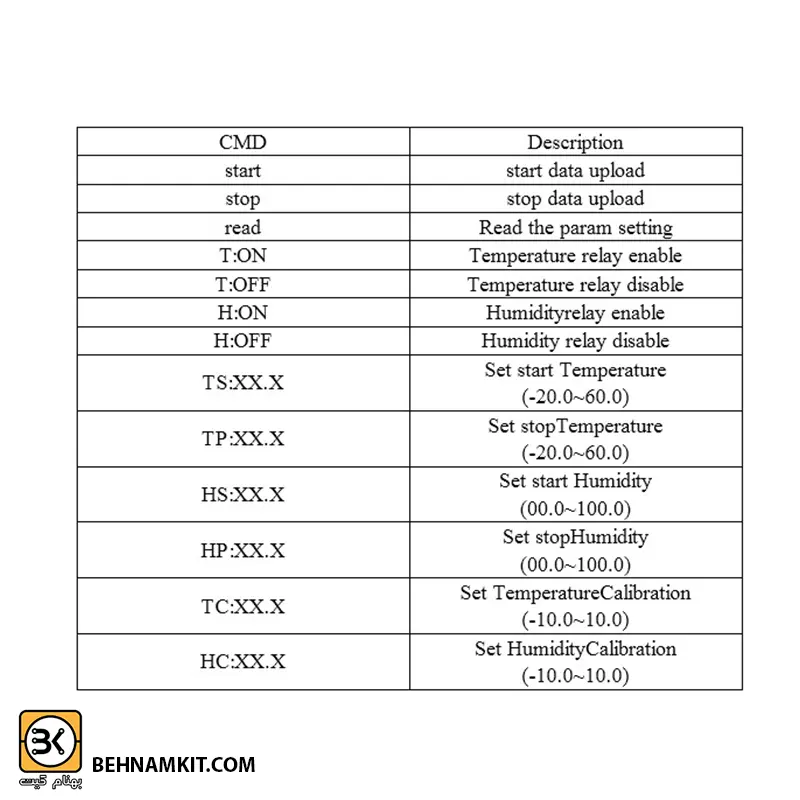

پشتیبانی از ارتباط سریال UART برای برنامه ریزی و تنظیم پارامتر با بادریت 9600 و طول داده 8 بیتی و 1 بیت پایان.
