ترموستات و ترمومتر دیجیتال 220 ولت W3001

معرفی ماژول XH-W3001

ماژول XH-W3001 یک کنترل‌کننده دیجیتال دما با دقت بالا است که به عنوان ترموستات 12 ولت و 10 آمپر عمل می‌کند. این دستگاه شامل یک LED خروجی و سنسور NTC بوده و به طور خاص برای کاربردهای صنعتی طراحی شده است. از ویژگی‌های بارز این ماژول، قابلیت نصب بر روی دیوار و نیز امکان نصب بر روی ریل یا رک می‌باشد.

کیفیت ساخت بالای ماژول XH-W3001 باعث شده تا علاوه بر نمایش دما و LED خروجی، دارای کیپد ضد آب باشد که این ویژگی به آن کمک می‌کند تا در برابر رطوبت مقاومت بیشتری داشته باشد.

نحوه تنظیم دما:

برای شروع کار با ترموستات، تنها کافیست تغذیه 12 ولت را به آن متصل کنید تا دمای محیط بر روی نمایشگر نمایان شود. با استفاده از کلیدهای Up و Down می‌توانید بازه دمایی مورد نظر را مشاهده کنید. اگر هر یک از این کلیدها را به مدت چند ثانیه نگه دارید، امکان تغییر بازه دمایی فراهم می‌شود و پس از چند ثانیه، تنظیمات به طور خودکار ثبت خواهد شد. در صورتی که دما از محدوده تعیین‌شده خارج شود، رله فعال خواهد شد. این دستگاه برای محیط‌هایی که نیاز به اندازه‌گیری و کنترل دما دارند، بسیار مناسب است.

مشخصات فنی:

• ابعاد: 60 * 45 * 30 میلی‌متر

• وزن: 200 گرم

• دقت: 0.1 درجه سانتی‌گراد

• دمای عملکرد: 50- تا 150 درجه سانتی‌گراد

• نوع سنجش: دما

• ویژگی‌ها: نمایشگر دیجیتال

مشخصات

ولتاژ کاری ۲۲۰ ولت
دقت اندازه گیری ۰٫۱ درجه
اندازه گیری دما در بازه ۵۰- الی ۱۱۰ درجه سانتی گراد
قابلیت کارکردن در دو مد گرمایش و سرمایشی

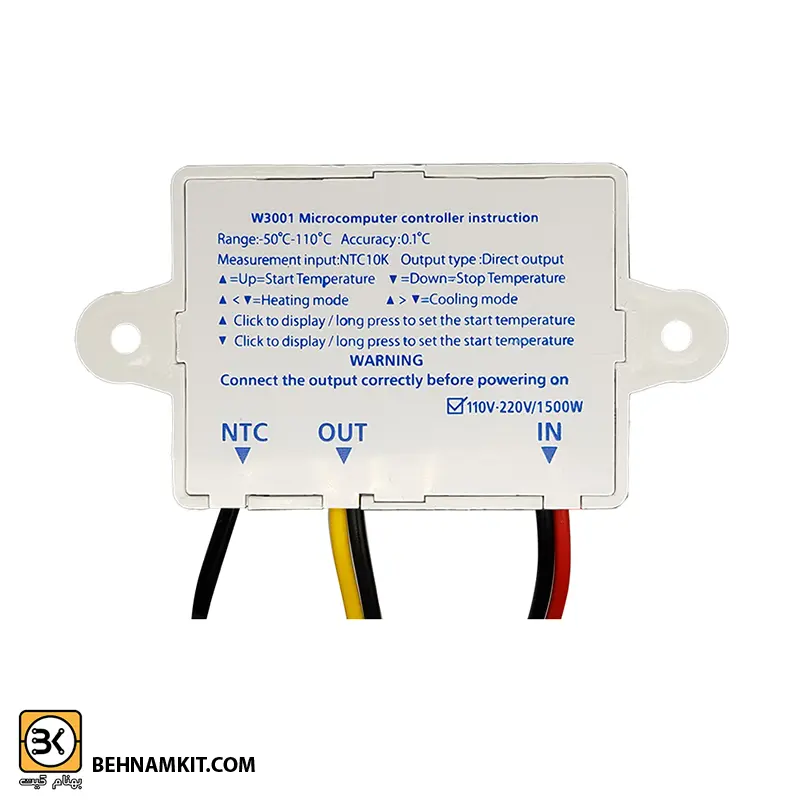

تنظیم ماژول XH-W3001 در مد گرمایشی و سرمایشی :

برای کار در مد گرمایشی می بایست با فشردن دکمه Up دمایی که میخواهید در آن دما هیتر راه اندازی شود را وارد کنید مثلا دمای ۲۳ درجه ، حال با فشردن دکمه Down دارد می توانید مشخص نمایید که هیتر در چه دمایی قطع شود مثلا در ۳۰ درجه ، حال چنانچه دما محیط به ۲۳ درجه سانتی گراد برسد هیتر متصل شده به خروجی ماژول روشن شده و باعث می شود تا دمای محیط افزایش یابد. با رسیدن دمای محیط به مقدار تعیین شده (۳۰ درجه) هیتر خاموش می شود.این فرایند بطور دائم با تغییر دما ادامه پیدا می کند.
برای کار در مد سرمایشی چنانچه تنظیمات انجام گرفته برای مد گرمایشی را بلعکس نمایید می توانید از ماژول در مد سرمایشی استفاده کنید. یعنی با فشردن دکمه Up دما ۳۰ درجه را تنظیم نمایید. و با فشردن دکمه Down دما ۲۳ درجه را تنظیم نمایید.حال چنانچه دمای محیط آن قدر گرم شود که به دما ۳۰ درجه برسد دستگاه کولر متصل شده به خروجی ترموستات روشن شده و سعی می کند دمای محیط را خنک کند. با روشن شدن کولر و سرد شدن محیط ، کولر در دمای ۲۳ درجه تنظیم شده خاموش می شود.واین سیکل با تغییر دما ادامه پیدا می کند تا دما در یک بازه خاص حفظ شود.
