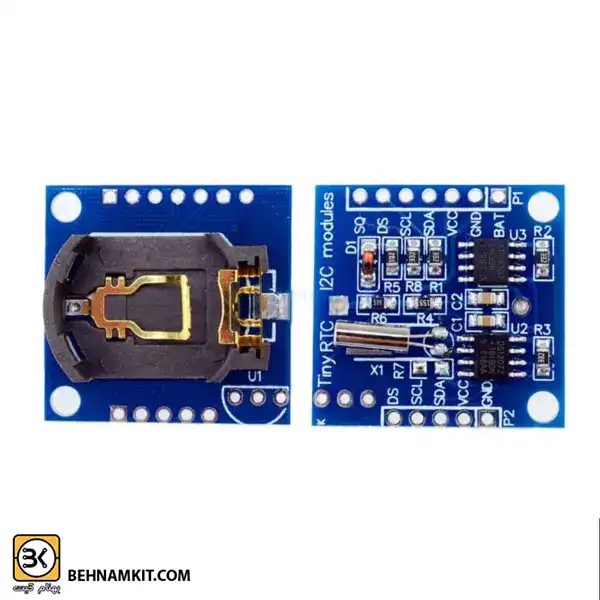

ماژول ساعت با تراشه به همراه حافظهModule Clock DS1307

ماژول ساعت با تراشه به همراه حافظه – Module Clock DS1307

ماژول ساعت DS1307 یکی از ماژول‌های پرطرفدار در دنیای پروژه‌های الکترونیکی است که برای زمان‌بندی و ثبت زمان در پروژه‌های مختلف کاربرد دارد. این ماژول با بهره‌گیری از تراشه DS1307، قابلیت ثبت تاریخ و زمان دقیق را دارا بوده و به دلیل ویژگی‌های منحصر به فرد خود در بسیاری از کاربردهای DIY، سیستم‌های کنترل زمان، ساعت‌های دیجیتال، سیستم‌های IoT و بسیاری دیگر استفاده می‌شود.

درباره ماژول ساعت با تراشه DS1307

این ماژول به شما اجازه می‌دهد تا در لحظه ساعت را مشاهده کنید و با توجه به اینکه درگاه منبع تغذیه باتری دارد، به راحتی می‌توان انرژی مورد نیازش را تامین کرد. این ماژول تایم را در قالب ساعت، دقیقه و ثانیه و تاریخ را در قالب سال، ماه و روز نمایش خواهد داد.

ویژگی‌های ماژول ساعت با تراشه DS1307

• دارای تراشه قدرتمند DS1307
• بسیار کم مصرف
• سازگار با باتری
• دارای سرعت بازسازی اطلاعات 1 هرتز (هر 1 ثانیه)

دانلود ماژول ساعت با تراشه DS1307 به همراه حافظه

ویژگی‌های کلیدی ماژول ساعت DS1307

۱. تراشه DS1307 با دقت بالا

تراشه DS1307 به عنوان قلب ماژول ساعت، زمان‌بندی دقیق و پایدار را ارائه می‌دهد.

۲. حافظه ذخیره‌سازی داخلی

ماژول DS1307 از حافظه داخلی برای ذخیره زمان و تاریخ استفاده می‌کند، حتی در صورت خاموش بودن مدار، زمان ذخیره‌شده قابل بازیابی خواهد بود.

۳. ارتباط با میکروکنترلرها

ماژول ساعت DS1307 به راحتی با میکروکنترلرهایی مانند آردوینو و پایتون ارتباط برقرار می‌کند.

۴. استفاده از پروتکل I2C

ماژول ساعت DS1307 با استفاده از رابط I2C با میکروکنترلر ارتباط برقرار کرده و ارتباطی پایدار و کم‌هزینه ارائه می‌دهد.

۵. منبع تغذیه ۵ ولت

ماژول DS1307 با تغذیه ۵ ولت کار می‌کند و نصب آن بسیار ساده است.

۶. ابعاد کوچک و نصب آسان

طراحی کوچک و جمع‌وجور این ماژول باعث شده در پروژه‌های مختلف به راحتی قابل استفاده باشد.

۷. قابلیت تنظیم زمان و تاریخ

با این ماژول می‌توانید زمان و تاریخ را به دلخواه خود تنظیم کرده و از آن برای پیاده‌سازی انواع پروژه‌ها استفاده کنید.

مزایای ماژول ساعت DS1307

۱. زمان‌بندی دقیق و قابل اعتماد

تراشه DS1307 دقت بالایی در ثبت و نگهداری زمان دارد که برای پروژه‌های زمان‌بندی حیاتی است.

۲. مصرف انرژی کم

ماژول ساعت DS1307 به دلیل طراحی بهینه، انرژی کمی مصرف می‌کند و مناسب پروژه‌هایی با باتری است.

۳. اتصال آسان با I2C

ماژول با استفاده از رابط I2C به میکروکنترلر متصل شده و ارتباطی ساده و بدون دردسر دارد.

۴. حافظه داخلی برای ذخیره اطلاعات

حافظه داخلی باعث می‌شود در زمان خاموش بودن مدار، زمان ثبت شده از بین نرود.

۵. سازگاری با انواع میکروکنترلرها

ماژول ساعت DS1307 با اکثر میکروکنترلرها مانند آردوینو، Raspberry Pi و STM32 سازگار است.

نحوه کار با ماژول ساعت DS1307

۱. اتصال به میکروکنترلر

برای اتصال این ماژول به میکروکنترلر، از رابط I2C استفاده کنید.
پین‌های اصلی ماژول:

• VCC: تغذیه ۵ ولت
• GND: اتصال به زمین
• SDA: خط داده
• SCL: خط ساعت

۲. نصب کتابخانه‌های مرتبط

برای کار با DS1307 در آردوینو، نیاز به نصب کتابخانه‌های مربوط به I2C دارید.

۳. کدنویسی

بعد از اتصال فیزیکی، باید از کدهایی برای خواندن زمان از ماژول استفاده کنید.

نمونه کد برای خواندن زمان از DS1307 با آردوینو

#include <Wire.h>
#include "RTClib.h"

RTC_DS1307 rtc;

void setup() {
  Serial.begin(9600);
  Wire.begin();
  rtc.begin();

  if (!rtc.isrunning()) {
    Serial.println("RTC is NOT running!");
    rtc.adjust(DateTime(F(__DATE__), F(__TIME__)));
  }
}

void loop() {
  DateTime now = rtc.now();

  Serial.print(now.year(), DEC);
  Serial.print('/');
  Serial.print(now.month(), DEC);
  Serial.print('/');
  Serial.print(now.day(), DEC);
  Serial.print(" ");
  Serial.print(now.hour(), DEC);
  Serial.print(':');
  Serial.print(now.minute(), DEC);
  Serial.print(':');
  Serial.print(now.second(), DEC);
  Serial.println();

  delay(1000);
}

کاربردهای ماژول ساعت DS1307

۱. سیستم‌های زمان‌بندی هوشمند

ماژول DS1307 در بسیاری از پروژه‌های زمان‌بندی برای روشن/خاموش کردن مدارها استفاده می‌شود.

۲. ساعت‌های دیجیتال

ایجاد ساعت‌های دیجیتال با زمان‌بندی دقیق

۳. سیستم‌های ثبت داده

برای ثبت زمان‌بندی وقایع و ثبت داده‌های محیطی در پروژه‌های تحقیقاتی.

۴. اتوماسیون منازل و هوشمندسازی ساختمان‌ها

زمان‌بندی برای فرآیندهایی مانند روشن/خاموش کردن لوازم خانگی

۵. پروژه‌های IoT

ماژول DS1307 در اتصال با سنسورها و سایر ماژول‌ها در پروژه‌های IoT استفاده می‌شود.

نکات مهم هنگام کار با ماژول DS1307

1. توجه به اتصال I2C
   اتصال اشتباه می‌تواند باعث بروز خطا در ارتباط با میکروکنترلر شود.
2. توجه به ولتاژ تغذیه
   فقط از تغذیه ۵ ولت یا مطابق با ماژول استفاده کنید.
3. بررسی عملکرد با کد نمونه
   قبل از استفاده نهایی، از کدهای نمونه برای بررسی عملکرد ماژول استفاده کنید.

جمع‌بندی

ماژول ساعت DS1307 با ویژگی‌های جذاب و کاربردهای گسترده خود، ابزار مناسبی برای پروژه‌های زمان‌بندی، IoT، ساعت‌های دیجیتال و ذخیره‌سازی زمان در بسیاری از پروژه‌های DIY و صنعتی است.

پرسش‌های متداول

۱. ماژول ساعت DS1307 از چه پروتکلی برای ارتباط استفاده می‌کند؟
ماژول از I2C برای ارتباط با میکروکنترلر استفاده می‌کند.

۲. مصرف انرژی ماژول DS1307 چقدر است؟
مصرف انرژی بسیار پایین دارد و برای مدارهای باتری‌خور مناسب است.

۳. آیا زمان ذخیره‌شده در ماژول DS1307 پس از خاموشی مدار از بین می‌رود؟
خیر، ماژول دارای حافظه داخلی است و زمان ذخیره‌شده از بین نمی‌رود.

۴. ولتاژ مورد نیاز برای ماژول DS1307 چقدر است؟
این ماژول با تغذیه ۵ ولت کار می‌کند.

۵. اتصال DS1307 به آردوینو چقدر ساده است؟
اتصال این ماژول با استفاده از رابط I2C بسیار ساده و سریع است.
