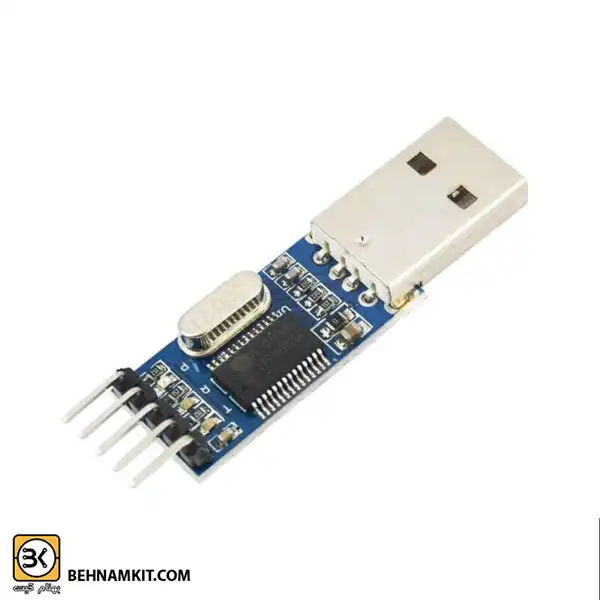

ماژول مبدل USB به TTL با تراشه PL2303

ماژول مبدل USB به TTL با تراشه PL2303

ماژول مبدل USB به TTL با تراشه PL2303 یک ابزار پرکاربرد برای ارتباط سریال بین کامپیوتر و دستگاه‌های الکترونیکی مانند میکروکنترلرها، سنسورها، و ماژول‌های وایرلس است. تراشه PL2303 به دلیل عملکرد پایدار و سازگاری بالا، در بسیاری از پروژه‌های DIY و صنعتی مورد استفاده قرار می‌گیرد.

ماژول مبدل USB به TTL با استفاده از تراشه PL2303 یک دستگاه کاربردی است که امکان ارتباط سریال را از طریق پورت USB فراهم می‌کند. این ماژول به راحتی با سیستم‌عامل‌های مختلف از جمله ویندوز XP و 7 (در هر دو نسخه 32 و 64 بیتی)، مک، اندروید و لینوکس سازگار است. علاوه بر این، این ماژول دارای دو خروجی ولتاژ 3.3 ولت و 5 ولت می‌باشد.

ویژگی‌های کلیدی ماژول PL2303

1. تبدیل USB به TTL: امکان انتقال داده بین کامپیوتر و دستگاه‌های سریال.
2. تراشه PL2303: یکی از محبوب‌ترین تراشه‌ها برای ارتباط سریال.
3. پشتیبانی از ولتاژهای مختلف: ولتاژ کاری قابل تنظیم بین 3.3 ولت و 5 ولت.
4. سازگاری گسترده: پشتیبانی از سیستم‌عامل‌های ویندوز، لینوکس و مک.
5. ابعاد کوچک و طراحی کارآمد: مناسب برای پروژه‌های قابل حمل و مدارهای فشرده.
6. قابلیت انتقال داده با سرعت بالا: پشتیبانی از نرخ Baud بالا.

مشخصات فنی ماژول PL2303

• تراشه اصلی: PL2303
• ولتاژ کاری: 3.3 ولت و 5 ولت
• پین‌های خروجی: TXD، RXD، VCC، GND
• سرعت انتقال داده: پشتیبانی از نرخ Baud تا 1 مگابیت بر ثانیه
• سازگاری با سیستم‌عامل‌ها: ویندوز، لینوکس، مک
• ابعاد: کوچک و قابل استفاده در فضاهای محدود

مزایای استفاده از ماژول PL2303

1. عملکرد پایدار: تراشه PL2303 داده‌ها را بدون خطا منتقل می‌کند.
2. کاربری آسان: نصب سریع و بدون نیاز به تنظیمات پیچیده.
3. سازگاری گسترده: قابل استفاده با میکروکنترلرهای Arduino، AVR و ESP.
4. پشتیبانی از ولتاژ دوگانه: مناسب برای دستگاه‌هایی با تغذیه 3.3 ولت یا 5 ولت.
5. درایورهای رسمی و پشتیبانی نرم‌افزاری: نصب آسان و به‌روز.

کاربردهای ماژول PL2303

• برنامه‌ریزی میکروکنترلرها: آپلود کد روی بردهای Arduino، AVR، و ESP32.
• دیباگ مدارها: خواندن و نوشتن داده‌های سریال برای رفع مشکلات مدار.
• ارتباط با ماژول‌های وایرلس: اتصال به ماژول‌هایی مانند ESP8266 و ESP32.
• پروژه‌های IoT: انتقال داده بین دستگاه‌های اینترنت اشیا و کامپیوتر.
• ارتباط با سنسورها و دستگاه‌های سریال: ارسال و دریافت داده از سنسورها.

راهنمای نصب و استفاده

مراحل نصب

1. دانلود درایور: به وب‌سایت رسمی Prolific مراجعه کرده و درایور PL2303 را دانلود کنید.
2. نصب درایور: مراحل نصب را طبق راهنمای ارائه‌شده دنبال کنید.
3. اتصال ماژول به کامپیوتر: کابل USB را به ماژول متصل کنید.
4. اتصال به مدار:
   • TXD ماژول را به RXD دستگاه متصل کنید.
   • RXD ماژول را به TXD دستگاه متصل کنید.
   • VCC و GND را به تغذیه مدار وصل کنید.
5. استفاده از نرم‌افزارهای سریال: نرم‌افزارهایی مانند Arduino IDE یا Putty برای انتقال داده مناسب هستند.

نکات مهم

• ولتاژ کاری دستگاه و ماژول را بررسی و هماهنگ کنید.
• مطمئن شوید پین‌های TXD و RXD به درستی متصل شده‌اند.

عیب‌یابی مشکلات رایج

1. ماژول شناسایی نمی‌شود:
   • درایور را دوباره نصب کنید.
   • از سالم بودن کابل USB مطمئن شوید.
2. عدم انتقال داده:
   • بررسی کنید که پین‌های TXD و RXD به درستی متصل شده‌اند.
   • نرخ Baud را با تنظیمات دستگاه هماهنگ کنید.
3. قطع و وصل شدن ارتباط:
   • از کابل USB با کیفیت بالا استفاده کنید.
   • منبع تغذیه پایدار فراهم کنید.

جمع‌بندی

ماژول مبدل USB به TTL با تراشه PL2303 یک ابزار قدرتمند و کارآمد برای پروژه‌های الکترونیکی است. این ماژول با طراحی کوچک، نصب آسان و سازگاری بالا، انتخابی مناسب برای مبتدیان و حرفه‌ای‌ها محسوب می‌شود. با استفاده از این ماژول می‌توانید ارتباطی پایدار و سریع بین دستگاه‌های سریال و کامپیوتر برقرار کنید.

پرسش‌های متداول

1. آیا این ماژول برای پروگرام کردن Arduino مناسب است؟
بله، این ماژول یکی از گزینه‌های خوب برای پروگرام کردن بردهای Arduino است.

2. آیا نیاز به منبع تغذیه جداگانه دارد؟
خیر، این ماژول از طریق پورت USB تغذیه می‌شود.

3. آیا ماژول PL2303 با سیستم‌عامل لینوکس سازگار است؟
بله، این ماژول با لینوکس و مک کاملاً سازگار است.

4. حداکثر نرخ Baud قابل پشتیبانی چقدر است؟
این ماژول از نرخ Baud تا 1 مگابیت بر ثانیه پشتیبانی می‌کند.

5. آیا برای مبتدیان استفاده از این ماژول ساده است؟
بله، نصب و استفاده از این ماژول بسیار ساده و بدون پیچیدگی است.
