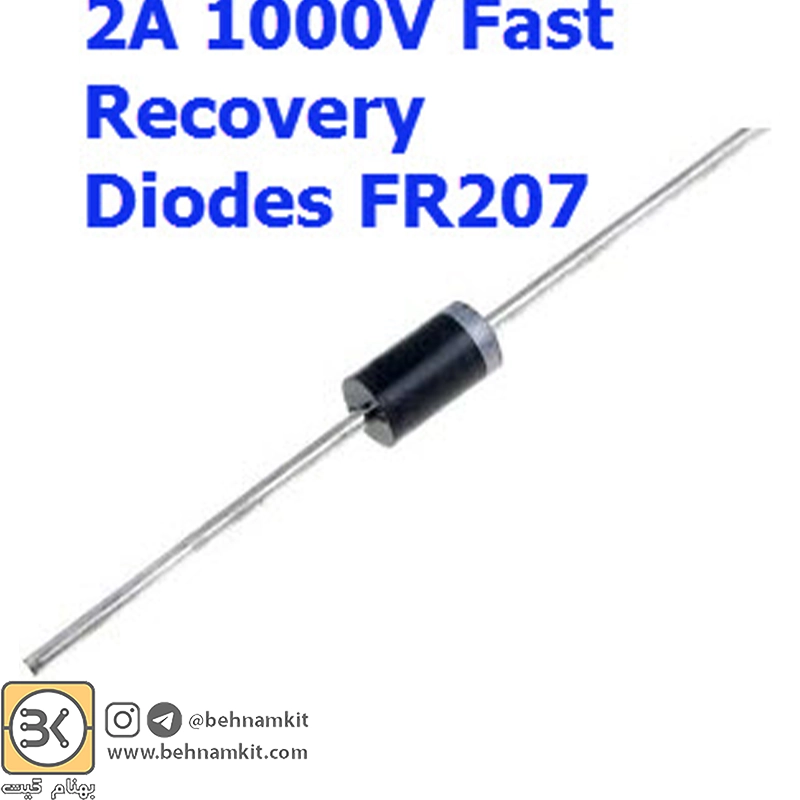

معرفی دیود سریع FR207

دیود FR207 یک یکسوساز سریع 2 آمپری از سری FR201 تا FR207 است که برای کاربردهای فرکانس بالا و منابع تغذیه سوئیچینگ طراحی شده است. این قطعه با ولتاژ معکوس 1000 ولت، گزینه‌ای مناسب برای مدارهای SMPS، اینورترها و بخش خروجی مبدل‌های AC به DC محسوب می‌شود. زمان بازیابی معکوس 500 نانوثانیه باعث کاهش تلفات سوئیچینگ و بهبود راندمان مدار در مقایسه با دیودهای معمولی سری 1N4007 می‌شود. افت ولتاژ مستقیم 1.2 ولت در جریان 2 آمپر عملکرد پایدار و قابل پیش‌بینی را تضمین می‌کند. بدنه DO-15 با ساختار اپوکسی مقاوم در برابر شعله و پایه‌های قلع‌اندود، نصب آسان و استحکام مکانیکی مناسب را فراهم می‌کند. همچنین قابلیت تحمل جریان ضربه‌ای 60 آمپر در پالس نیم‌سینوسی 8.3 میلی‌ثانیه، آن را برای شرایط راه‌اندازی اولیه و بارهای لحظه‌ای مناسب می‌سازد. این دیود برای طراحانی که به دنبال ترکیب ولتاژ بالا، بازیابی سریع و اطمینان کاری بالا هستند، انتخابی کاملاً مهندسی‌شده است

مشخصات دیود سریع FR207 Fast Recovery

پکیج: DO-15
حداکثر ولتاژ معکوس تکرارشونده VRRM: 1000V
حداکثر ولتاژ RMS: 700V
حداکثر ولتاژ DC مسدودکننده VDC: 1000V
حداکثر جریان متوسط مستقیم I(AV): 2A
حداکثر جریان ضربه‌ای IFSM: 60A
حداکثر افت ولتاژ مستقیم VF در 2A: 1.2V
حداکثر جریان نشتی معکوس IR در 25°C: 5µA
حداکثر جریان نشتی معکوس IR در 125°C: 150µA
حداکثر زمان بازیابی معکوس Trr: 500ns
ظرفیت خازنی پیوندی Cj: 30pF
مقاومت حرارتی RθJA: 60°C/W
بازه دمای کاری TJ: -65 تا +150°C
بازه دمای نگهداری TSTG: -65 تا +150°C

کاربردهای رایج

این دیود برای مدارهایی طراحی شده که در آن‌ها سرعت سوئیچینگ و تحمل ولتاژ بالا اهمیت دارد. در منابع تغذیه سوئیچینگ باعث کاهش تلفات و افزایش راندمان می‌شود و در مدارهای مبدل و اینورتر عملکرد پایدار در فرکانس‌های بالاتر نسبت به دیودهای عمومی فراهم می‌کند.

منابع تغذیه سوئیچینگ SMPS
مبدل‌های AC به DC
اینورترهای صنعتی و خانگی
مدارهای فیلتر خروجی منابع تغذیه
مدارات شارژر با ولتاژ بالا
بردهای پاور تجهیزات صوتی و تصویری
مدارهای محافظ ولتاژ معکوس
یکسوسازی در مدارات فرکانس بالا
تجهیزات مخابراتی
درایورهای LED با ولتاژ بالا

Specification

Product Category: Rectifiers
Package/Case: DO-15-2
Vr – Reverse Voltage: 1000 V
If – Forward Current: 2 A
Type: Fast Recovery Rectifiers
Configuration: Single
Vf – Forward Voltage: 1.2 V
Max Surge Current: 60 A
Ir – Reverse Current: 5 uA
Recovery Time: 500 ns
Minimum Operating Temperature: – 65 C
Maximum Operating Temperature: + 150 C
Product: Rectifiers
Product Type: Rectifiers
Subcategory: Diodes & Rectifiers
