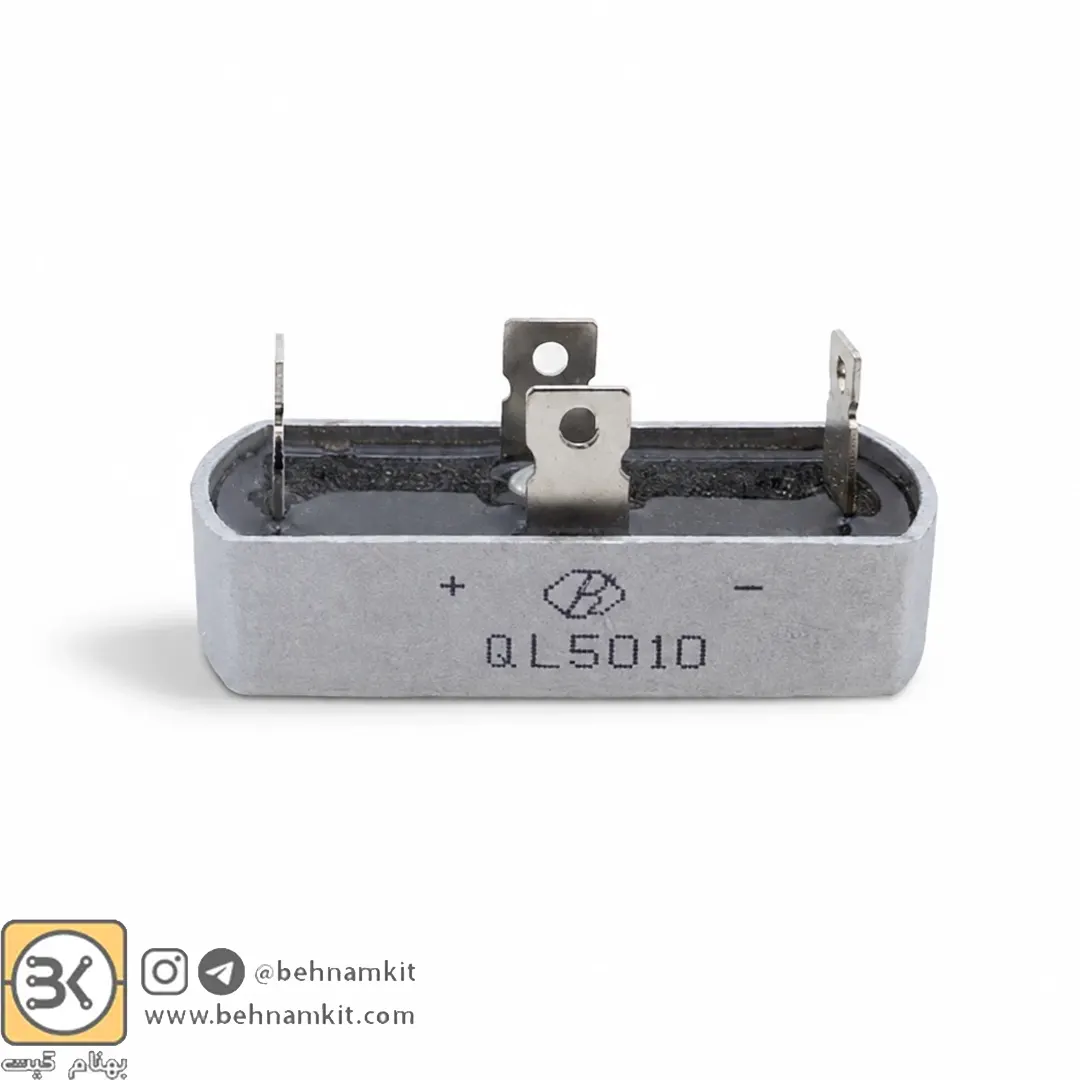

پل دیود فلزی QL5010 Bridge 50A 1000V

پل دیود LQ5010 یکی از انواع پل دیودهای یکپارچه با بدنه فلزی است که برای یکسوسازی جریان AC به DC در مدارهای قدرت و منابع تغذیه مورد استفاده قرار می‌گیرد. این مدل خاص با تحمل جریان حداکثر 50 آمپر و ولتاژ معکوس تا 1000 ولت، برای کاربردهای عمومی تا صنعتی سبک مناسب است. پل دیود LQ5010 از چهار دیود داخلی تشکیل شده که به‌صورت یک پل تمام‌موج متصل شده‌اند و در یک پکیج فلزی یا پلاستیکی مهر و موم شده قرار دارند. پایه‌ها به‌صورت مشخص برای ورودی AC و خروجی + و – تعریف شده‌اند، که نصب و استفاده از آن را آسان می‌سازد.

این قطعه معمولاً در منابع تغذیه سوییچینگ، درایورهای موتور DC، سیستم‌های روشنایی صنعتی و مدارهای الکترونیکی با توان متوسط به کار می‌رود.

مشخصات

مدل: LQ5010
نوع پل: تک‌فاز (Single Phase)
پیک جریان متوسط مستقیم (IF(AV)): 50 آمپر
حداکثر ولتاژ معکوس تکرارشونده (VRRM): 1000 ولت
جریان هجومی غیرتکراری (IFSM): 500 آمپر
ولتاژ پیک مستقیم (VF): 1.1 ولت
جریان نشت معکوس (IR): 10 میکروآمپر
پکیج: KBPC
نوع نصب: Through Hole (پایه‌ای برای نصب روی برد یا شاسی)
تعداد پایه: 4 پایه
پیکربندی داخلی: مشترک آند، مشترک کاتد (Common Anode, Common Cathode)
محدوده دمای کاری: از -55 تا +150 درجه سانتی‌گراد

کاربردها

یکسوسازی ولتاژ در منابع تغذیه صنعتی
درایورهای موتورهای DC با توان بالا
سیستم‌های UPS و شارژرهای حرفه‌ای
مدارهای قدرت در تجهیزات صوتی یا جوشکاری
مبدل‌ها و اینورترهای توان بالا

Specification

Model: LQ5010
Peak Average Forward Current: 50A
Peak Reverse Repetitive Voltage: 1000V
Mounting Type Through Hole
Package Type KBPC
Pin Count 4
Configuration Common Anode, Common Cathode
Peak Non-Repetitive Forward Surge Current 500A
Maximum Operating Temperature +150 °C
Minimum Operating Temperature -55 °C
Peak Forward Voltage 1.1V
Peak Reverse Current 10µA

Application

Rectification in AC to DC Power Supplies
DC Motor Drivers
AC Powered LED Lighting Circuits
Industrial Equipment with Mains Power Input
Power Boost Circuits
UPS Systems and Chargers
