کیت سنجش اعصاب صوتی چیست؟
کیت سنجش اعصاب صوتی یکی از کیتهای آموزشی و سرگرمی الکترونیکی است که با استفاده از یک مدار ساده، مهارت و دقت کاربر را به چالش میکشد.
در این بازی باید یک حلقه فلزی را در طول یک مسیر مارپیچی حرکت دهید، بدون اینکه حلقه با مسیر تماس پیدا کند. در صورت برخورد، بیزر مدار به صدا درمیآید و بازیکن امتیاز خود را از دست میدهد.
ویژگیهای کیت سنجش اعصاب
- مدار ساده و کاربردی
- مناسب برای آموزش مبانی الکترونیک
- دارای بیزر با صدای قابل توجه
- استفاده از دو ترانزیستور
- امکان تنظیم زمان آلارم
- امکان استفاده از باتری یا آداپتور
- مناسب برای سرگرمی و ساخت پروژههای الکترونیکی
مشخصات کیت
ولتاژ کاری: ۶ تا ۹ ولت
ابعاد پیشنهادی جعبه: حدود ۹×۷ یا ۱۱×۷ سانتیمتر
قطعات موجود در کیت
| قطعه | مقدار / مدل |
|---|---|
| R1 | 1KΩ |
| R2 | 820KΩ |
| PT | 22KΩ |
| R3 | 120Ω |
| C1 | خازن الکترولیتی 100 تا 1000µF |
| LED | یک عدد |
| Tr1 | C945 / C1815 / C1740 |
| Tr2 | A733 / A1015 / A933 |
| بیزر | یک عدد |
| کلید | Push Button |
| PCB | برد مدار چاپی |
رنگ مقاومتها
- R1 = 1KΩ: قهوهای، مشکی، قرمز
- R2 = 820KΩ: خاکستری، قرمز، زرد
- PT = 22KΩ: قرمز، قرمز، نارنجی
- R3 = 120Ω: قهوهای، خاکستری، قهوهای
ابزار مورد نیاز برای مونتاژ
- هویه نوکتیز ۳۰ تا ۴۰ وات
- سیم لحیم
- سیم برای ساخت قسمت مارپیچی
- منبع تغذیه ۶ تا ۹ ولت
هنگام لحیمکاری از روغن لحیم استفاده نکنید، زیرا باعث کثیف شدن برد و ایجاد مشکلات احتمالی در مدار میشود.
مراحل مونتاژ کیت سنجش اعصاب صوتی
مرحله اول: نصب مقاومتها
ابتدا مقاومتهای R1، R2، PT و R3 را طبق مقدار و محل مشخصشده روی PCB نصب کنید.
مقاومتها قطب مثبت و منفی ندارند؛ بنابراین جهت قرارگیری آنها اهمیتی ندارد.
مرحله دوم: نصب خازن C1
خازن C1 از نوع الکترولیتی است و دارای قطب مثبت و منفی است.
پایه منفی خازن که معمولاً با علامت منفی روی بدنه مشخص میشود، باید در محل مشخصشده با علامت (-) روی PCB قرار بگیرد.
مرحله سوم: نصب LED
LED نیز دارای قطب مثبت و منفی است.
پایه کوتاه LED معمولاً پایه منفی است و باید مطابق علامت منفی یا نیمدایره سفید روی PCB قرار بگیرد.
اگر پایههای LED هماندازه بودند، میتوان قطب آن را با یک منبع حدود ۳ ولت مشخص کرد.
مرحله چهارم: نصب ترانزیستورها
ترانزیستورهای Tr1 و Tr2 را مطابق شکل و علامت روی PCB نصب کنید.
قسمت تخت ترانزیستور باید با شکل مشخصشده روی برد مطابقت داشته باشد.
هنگام لحیمکاری ترانزیستورها از حرارت دادن طولانی پایهها خودداری کنید.

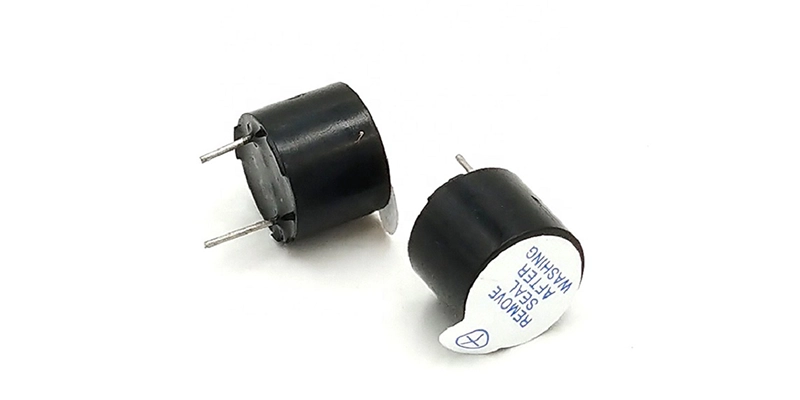

مرحله پنجم: نصب بیزر
بیزر را در محل مشخصشده روی PCB قرار دهید.
در صورتی که بیزر دارای پایههای مشخص باشد:
- پایه بلندتر → مثبت
- پایه کوتاهتر → منفی
اگر سیمهای بیزر رنگی باشند، معمولاً سیم قرمز به مثبت و سیم مشکی به منفی متصل میشود.
مرحله ششم: نصب کلید Reset

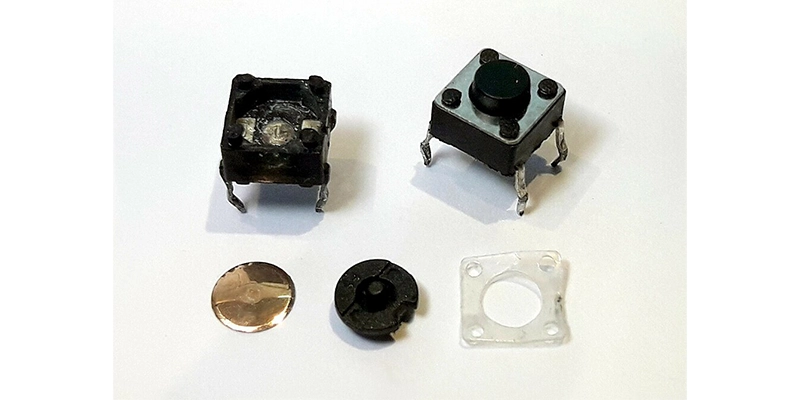

کلید فشاری را در محل مشخصشده با عبارت RES روی PCB قرار دهید و پایههای آن را لحیم کنید.
🎥 ویدیو آموزشی مونتاژ و راهاندازی
در ویدیوی زیر مراحل مونتاژ، لحیمکاری و راهاندازی کیت سنجش اعصاب صوتی بهصورت تصویری آموزش داده میشود.
آزمایش اولیه کیت
بعد از اتمام مونتاژ، قبل از ساخت قسمت مارپیچی، مدار را آزمایش کنید.
۱. بررسی نهایی
تمام لحیمکاریها و جهت قرارگیری قطعات را بررسی کنید و مطمئن شوید هیچ اتصال ناخواستهای روی برد وجود ندارد.
۲. اتصال منبع تغذیه
یک منبع تغذیه ۶ تا ۹ ولت به مدار متصل کنید.
- سیم منفی → B-
- سیم مثبت → B+
۳. تست مدار
دو سیم را به محل ST متصل کنید.
پس از اتصال منبع تغذیه، دو سیم ST را برای لحظهای به یکدیگر تماس دهید. در صورت درست بودن مدار، بیزر به صدا درمیآید و پس از مدتی خاموش میشود.
ساخت قسمت مارپیچی سنجش اعصاب
برای ساخت دسته متحرک میتوانید از یک سیم ضخیم با طول تقریبی ۲۰ سانتیمتر استفاده کنید.
سپس یک سیم نسبتاً بزرگتر را به شکل مارپیچ درآورده و آن را روی یک تخته چوبی یا سطح مناسب نصب کنید.
هدف این است که حلقه متحرک بتواند در طول مسیر مارپیچی حرکت کند، بدون اینکه با آن تماس داشته باشد.
اتصال مارپیچ و دسته متحرک به مدار
یکی از سیمهای محل ST را به مسیر مارپیچی و سیم دیگر را به دسته متحرک متصل کنید.
پس از اتصال سیمها، مدار آماده استفاده است.
نحوه بازی با کیت سنجش اعصاب
حلقه دسته متحرک را در ابتدای مسیر مارپیچی قرار دهید و آن را بهآرامی در طول مسیر حرکت دهید.
هدف این است که حلقه بدون تماس با سیم مارپیچی، مسیر را تا انتها طی کند.
در صورت تماس حلقه با مسیر، بیزر فعال میشود.
کلید Reset یا RES چه کاری انجام میدهد؟
کلید RES برای متوقف کردن صدای بیزر قبل از پایان زمان تعیینشده استفاده میشود.
تنظیم زمان آلارم
قطعه PT برای تغییر مدت زمان فعال بودن آلارم استفاده میشود.
با تغییر مقدار PT میتوان زمان عملکرد آلارم را تغییر داد.
آیا میتوان از ولتاژهای بالاتر استفاده کرد؟
ولتاژ کاری استاندارد مدار ۶ تا ۹ ولت است.
در صورت نیاز به استفاده از ولتاژهای بالاتر، باید از یک مبدل ولتاژ مناسب برای رساندن ولتاژ ورودی مدار به محدوده مجاز استفاده شود.
امکان استفاده از کیت موزیکال به جای بیزر
در صورت تمایل میتوان بیزر را با بعضی از کیتهای موزیکال جایگزین کرد.
برای این کار باید پایههای مثبت و منفی کیت موزیکال را به محل +BUZZER- متصل کرده و حتماً قطبها را رعایت کنید.
همچنین برای عملکرد مناسبتر میتوان مقدار PT را افزایش داد.
عیبیابی کیت سنجش اعصاب
اگر مدار پس از مونتاژ بهدرستی کار نکرد، ابتدا منبع تغذیه را جدا کنید و موارد زیر را بررسی کنید:
- تمام پایهها بهدرستی لحیم شده باشند.
- هیچ پایهای بدون لحیم باقی نمانده باشد.
- لحیمها ضعیف یا ترکخورده نباشند.
- بین پایههای قطعات اتصال ناخواسته ایجاد نشده باشد.
- پایههای ترانزیستورها بهدرستی در جای خود قرار گرفته باشند.
- مسیرهای مسی PCB قطع یا آسیبدیده نباشند.
- مقدار مقاومتها با مقادیر مشخصشده مطابقت داشته باشد.
- قطب خازن و LED بهدرستی رعایت شده باشد.
- جهت قرارگیری بیزر صحیح باشد.
- اتصال سیمهای ST بررسی شود.
جعبه مناسب برای کیت
برای قرار دادن مدار میتوان از جعبهای با ابعاد تقریبی ۹×۷ یا ۱۱×۷ سانتیمتر استفاده کرد.
در هنگام ساخت جعبه، محل مناسبی برای کلید، بیزر و LED در نظر بگیرید تا استفاده از مدار راحت باشد.
جمعبندی
کیت سنجش اعصاب صوتی یک پروژه ساده و سرگرمکننده برای آشنایی با مدارهای الکترونیکی است. مونتاژ این کیت علاوه بر آموزش نحوه قرارگیری و لحیمکاری قطعات، امکان ساخت یک بازی مهارتی جذاب را نیز فراهم میکند.
با مونتاژ صحیح قطعات، ساخت مسیر مارپیچی و اتصال صحیح سیمهای ST، میتوانید مدار را راهاندازی کرده و بازی سنجش اعصاب را انجام دهید.
