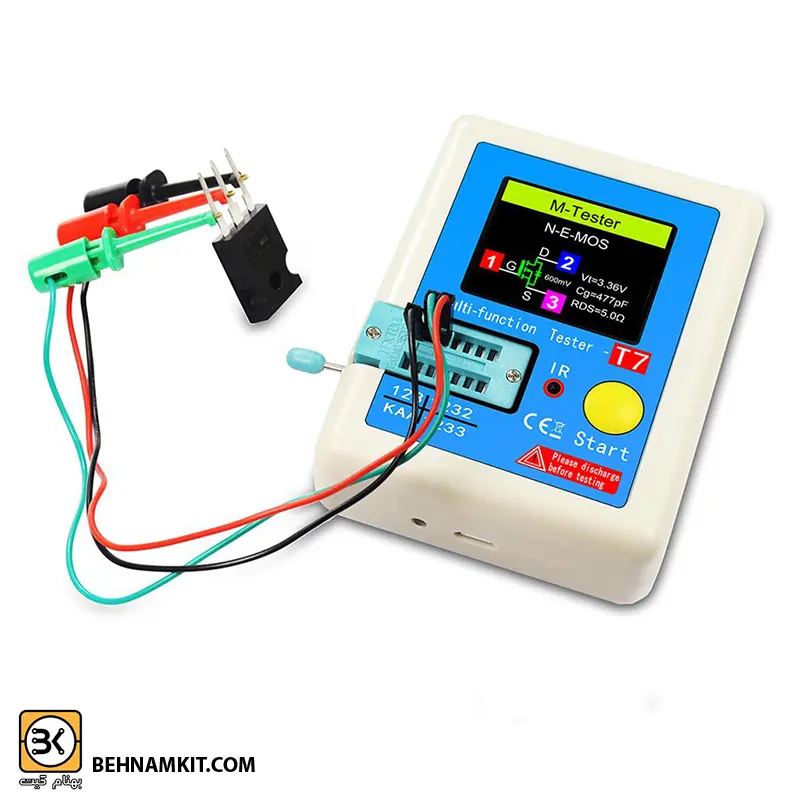

تستر قطعات الکترونیکی LCR-T7

تستر قطعات الکترونیکی LCR-T7 می تواند بصورت خودکار مقدار داده را بصورت دقیق خوانده و برای همین استفاده از آن بسیار آسان است و برای استفاده  علاقه مندان به الکترونیک ، توسعه دهندگان الکترونیک، طراحان و تعمیر کاران الکترویک بسیار انتخاب مناسبی است.

تستر قطعات الکترونیکی LCR-T7 نمونه پیشرفته‌تر تستر قطعات LCR-T4 است. این محصول می‌تواند برای استفاده‌ی علاقه مندان و توسعه دهندگان الکترونیک، طراحان و تعمیرکاران الکترونیک یک انتخاب بسیار مناسب باشد. از این تستر می‌توان برای اندازه گیری هرنوعی از مقاومت، خازن، سلف، دیود، ترانزیستور، SCR و MOS استفاده کرد.این تستر قابلیت تشخیص اشکال موج مادون قرمز را دارد؛ و شما می توانید توسط آن، مثلاً سیگنال ارسالی از یک کنترل از راه دور مادون قرمز را رمز گشایی کنید. برای این کار LED مادون قرمز کنترل را در مقابل گیرنده “IR” تستر بگیرید و سپس دکمه را در کنترل از راه دور فشار دهید؛ اگر آشکارساز با موفقیت آن را رمزگشایی کند، کد داده ها و فرم موج مادون قرمز را روی LCD نمایش می‌دهد.

توجه فرمائید :حتما قبل اتصال خازن ها برای تست از دشارژ بودن آنها مطمئن شوید تا دستگاه دچار آسیب نشود.

برای انتخاب باتری می توانید از لیست محصولات مرتبط در انتهای توضیحات استفاده نمایید (برای شارژ و یا استفاده نیز می توانید از شارژهای گوشی هوشمند استفاده نمایید)

ویژگی ها

دقیق و استفاده آسان (تمام اعمال روشن و خاموش و تست تنها با یک کلید انجام می‌شود)
قابلیت خاموش شدن خودکار

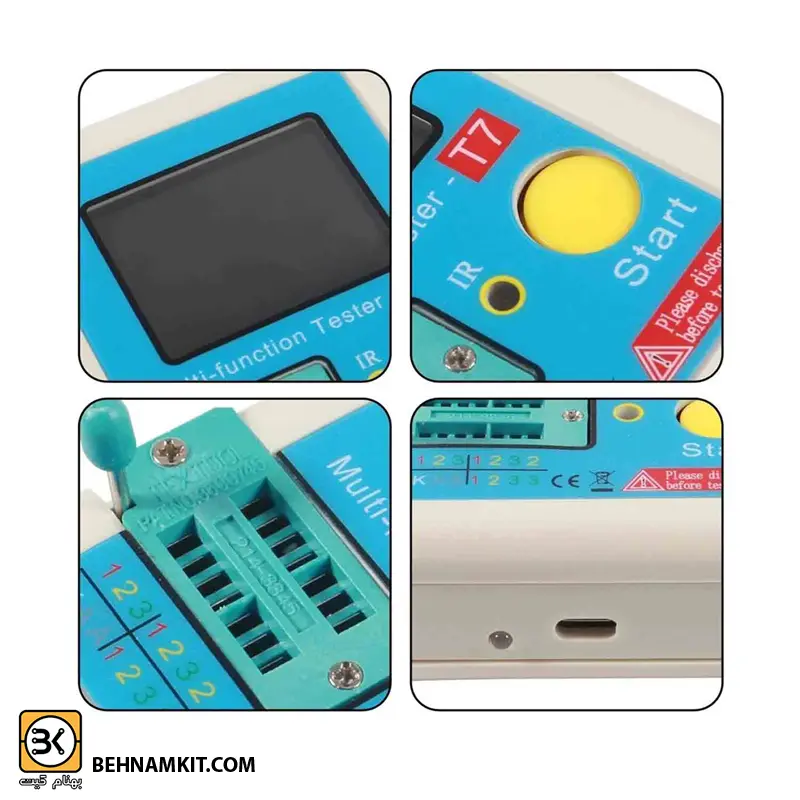

استفاده از سوکت ZIF برای راحتی و سرعت تست
تست خودکار پین عناصر و نمایش روی LCD
سرعت تست بالا(به جز اندازه‌ گیری ظرفیت خازن‌های بزرگ؛ برای ظرفیت‌های بالا تا یک دقیقه نرمال می‌باشد)

کاربردها

تست انواع خازن ، مقاومت و سلف
تست انواع نیمه هادی و ترانزیستورهای: bjt,fet,jfet,igbt,triac
تست انواع تریستور و ترایاک
تست دیودهای معمولی و زنر با عملکرد کالیبراسیون خودکار
تست دیودهای دوبل و led ها
تست دیود مادون قرمز (دیکودر)
تشخیص نوع ترانزیستور npn یا pnp
تشخیص نوع ماسفت p-mos یا n-mos
تشخیص Triode
تشخیص ولتاژ باتری از 0.1 تا 4.5 ولت
تشخیص و نمایش دیود حفاظتی در بعضی ترانزیستورها
نمایش بتا یا ضریب تقویت کنندگی ترانزیستور (hfe یا بهره dc)
نمایش vbe و ic در ترانزیستورهای معمولی
نمایش vt و cg و rds در ترانزیستورهای mosfet
نمایش میزان مقاومت یک سلف
نمایش مقدار خازنی دیود
نمایش esr خازن‌ها به همراه vloss

مشخصات فنی

جریان تست : 6uA
جریان حالت خاموشی: 20nA
کارکرد با کابل میکرو USB بدون باتری

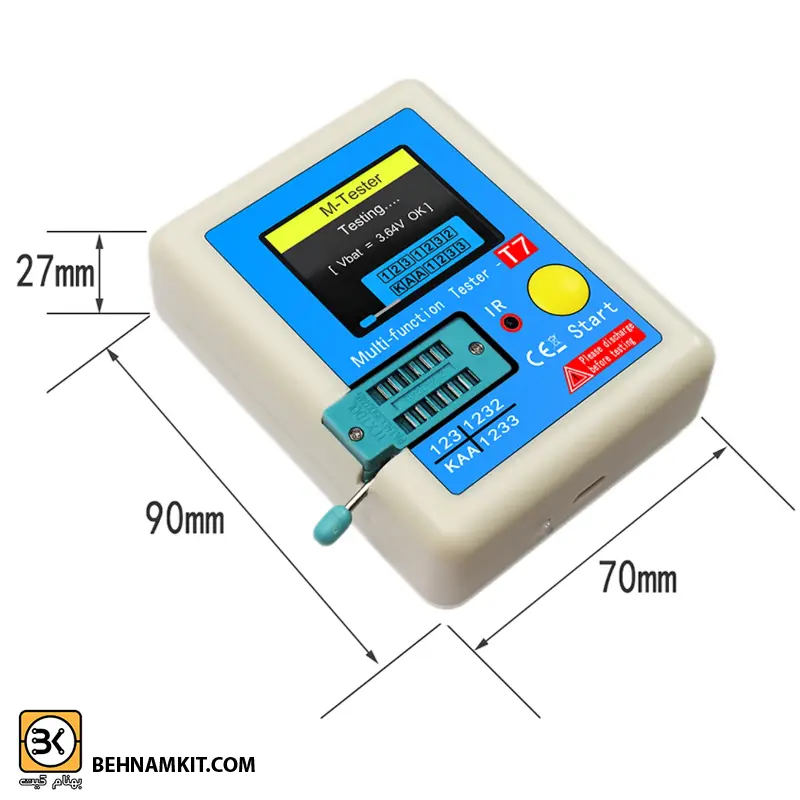

ابعاد : 88×80×28 میلیمتر
وزن: 120 گرم

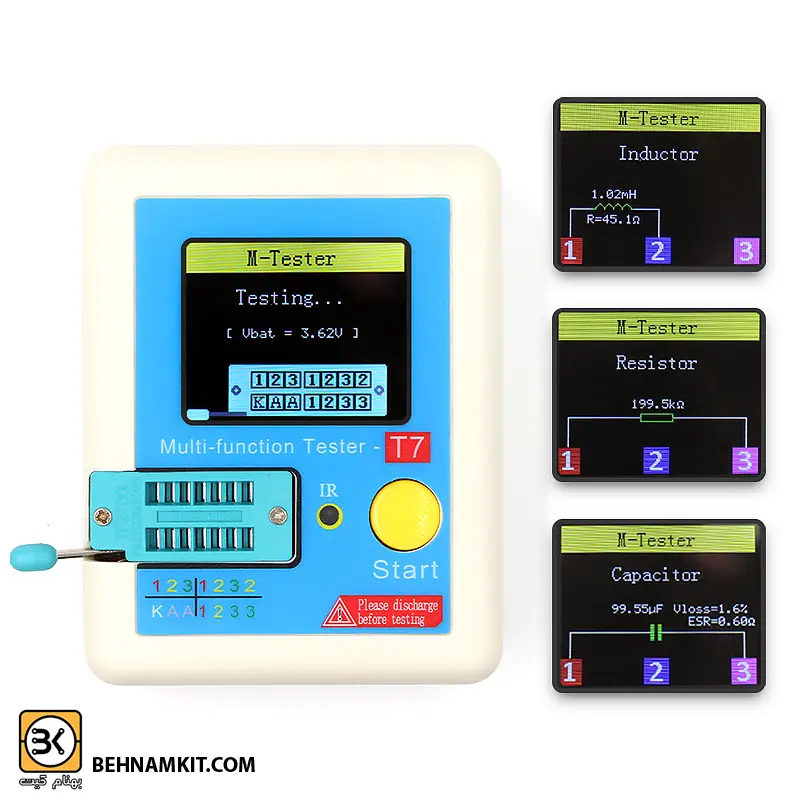

صفحه نمایش تمام رنگی
محدوده اندازه‌گیری ظرفیت خازن: 25pf-100mF (بادقت 1pF)
محدوده اندازه‌گیری اندوکتانس سلف: 0.01mh-20H
محدوده اندازه‌گیری مقاومت: 0.1Ω-50MΩ
رزولوشن اندازه‌گیری مقاومت : 0.1 اهم
محتویات : پروب ، کابل میکرو USB

توجه فرمائید :حتما قبل اتصال خازن ها برای تست از دشارژ بودن آنها مطمئن شوید تا دستگاه دچار آسیب نشود.

Introduction

A full-color display multi-function test instrument that can measure triodes, diodes, resistors, capacitors, inductors, thyristors, field-effect transistors, regulators, dual diodes, light-emitting diodes, infrared decoding.
Infrared encoding supported: 0.0130V zener diode auto-detection. Self-test with auto-calibration. Compatible with infrared encoding. A key operation. Auto power off (time setting).
Infrared waveform display: Infrared waveform display. Infrared reception instructions. The measurement results are displayed with a TFT graph. The data code and infrared waveform will be displayed, when the detector decode successfully (Tips: After detection, please align the infrared remote control with the “IR” light, then press the button on the remote control).

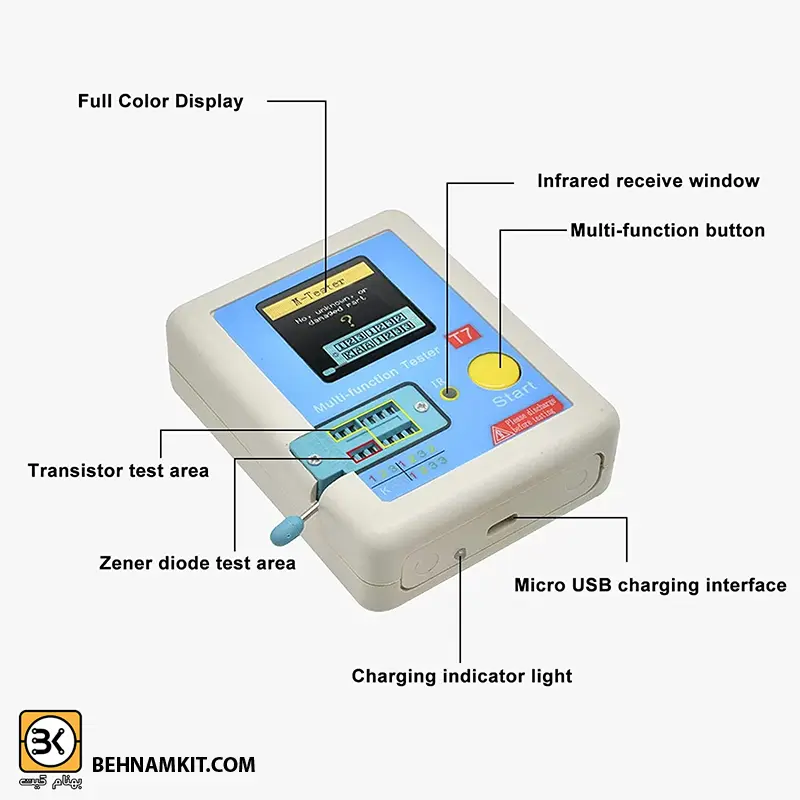

Specification

Multi-function switch
Transistor test field
Zener diode test area
IR receiver window
Micro USB interface
