ماژول ساخت پاوربانک AN1000 دارای نمایشگر H961

معرفی ماژول پاوربانک AN-1000 دارای نمایشگر H961
با کمک این ماژول می توان همزمان دو باتری را به پورت های USBمتصل و آن ها را در یک زمان شارژ نمود.

جریان مناسب برای شارژ باتری موبایل به طور خودکار تنظیم میشود.

کنترلر ماژول پاوربانک تنها با باتری های لیتیومی ۱۸۶۵۰ سازگار است و کنترلر توسط دو سیم به باتری متصل می گردد که قطب مثبت باتری به +Bو قطب منفی آن به –Bمتصل می شود توجه کنید که در صورت اتصال معکوس، باتری می سوزد.

نمایشگر H961-U، اطلاعات مربوط به باتری متصل شده از جمله مقدار شارژ باقی مانده و ولتاژ تغذیه را نمایش می‌دهد.

کلیدی در کناره ی ماژول تعبیه شده که از آن برای راه اندازی ماژول استفاده می شود.

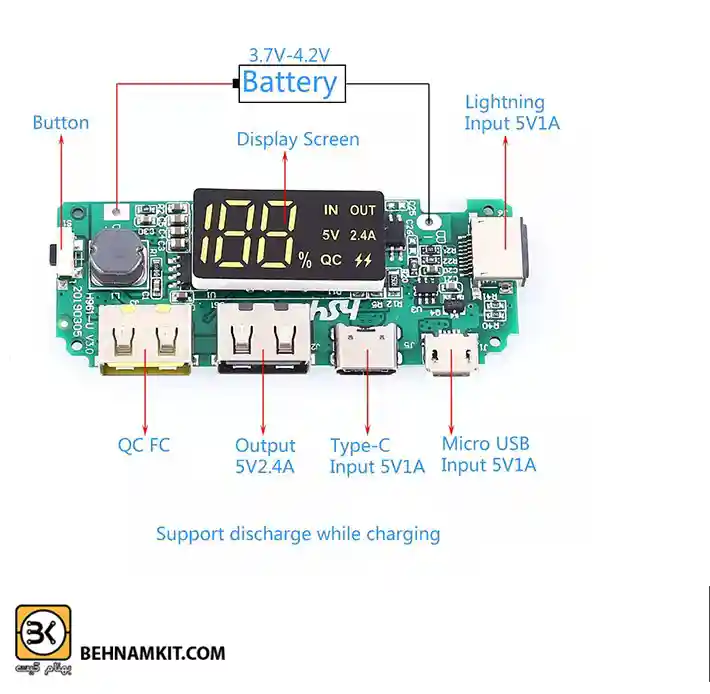

ماژول پاوربانک چندین نوع پورت را پشتیبانی می کند:

• دو پورت USBنوعA
• یک پورت USBنوع C
• یک پورت Micro USB
• یک پورت Lightning

این ماژول خروجی ۵ ولت و ۲.۴ آمپر را برای باتری هایی که به آن متصل می شوند، فراهم می سازد و چنانچه ولتاژ باتری کمتر از ۳ ولت باشد، ماژول به خوبی کار نخواهدکرد.

این ماژول دارای مدار حفاظتی اتصال کوتاه، شارژ و دشارژ اضافی است و به منظور جلوگیری از اتصال کوتاه، باتری و سیم ها نباید در تماس با ماژول قرارگیرند.

مشخصات ماژول پاوربانک AN-1000 دارای نمایشگر H961

• ورودی : ۵V-1A
• رابط ورودی: پورت مادگی میکرو USB و type-c و lightning
•  رابط خروجی: ۲× پورت استاندارد مادگی
• دارای نمایشگر LCD
• باتری های مجاز برای ماژول: باتری های لیتیومی ۱۸۶۵۰ با سر فلت یا باتری لیتیوم پلیمری
• تعداد باتری : ۴ تا ۶ عدد
• مدار محافظ پلاریته معکوس : ندارد (اتصالات مثبت و منفی با دقت انجام شود.)
• مدار محافظ overcharge و over discharge برای باتری لیتیومی دارد.
• مدار محافظ خروجی  over current و اتصال کوتاه دارد.

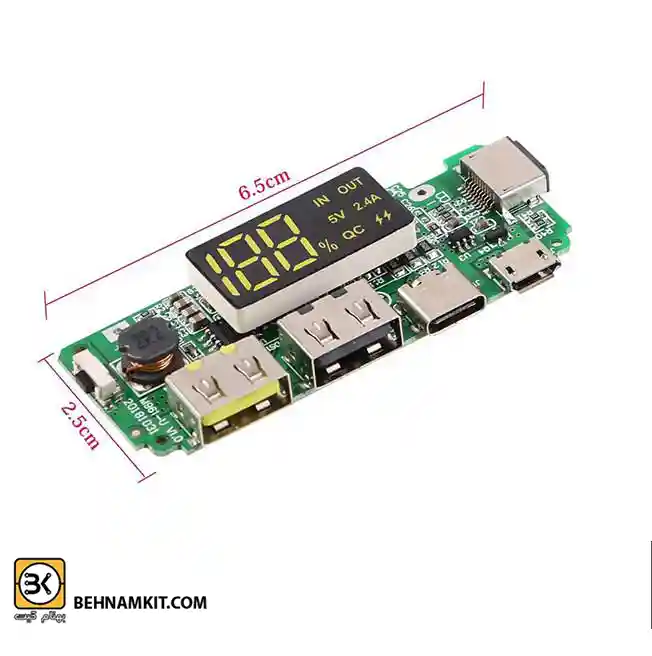

• ابعاد برد: ۶۵x25mm
