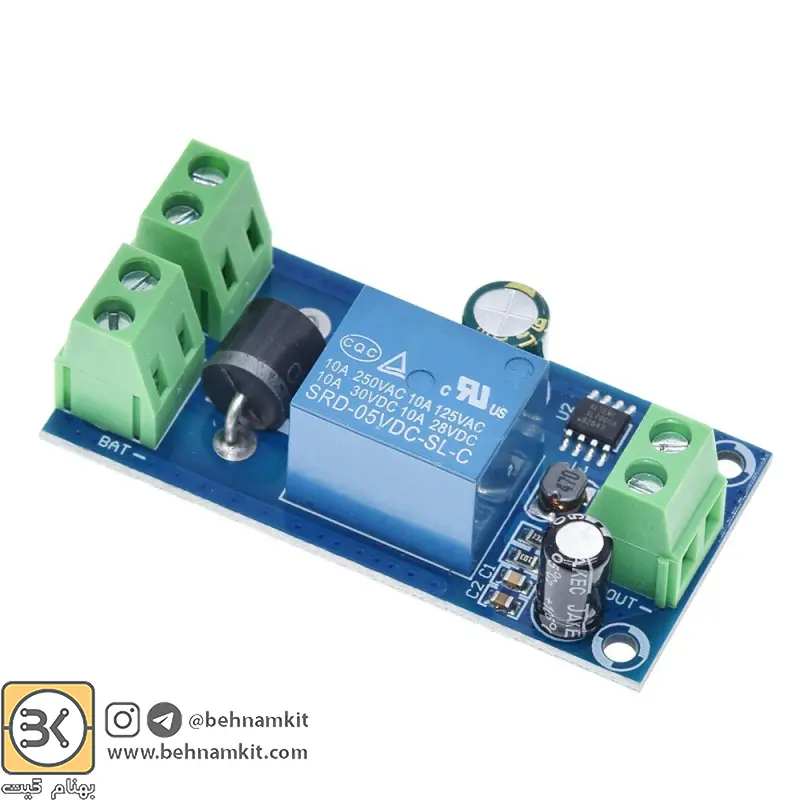

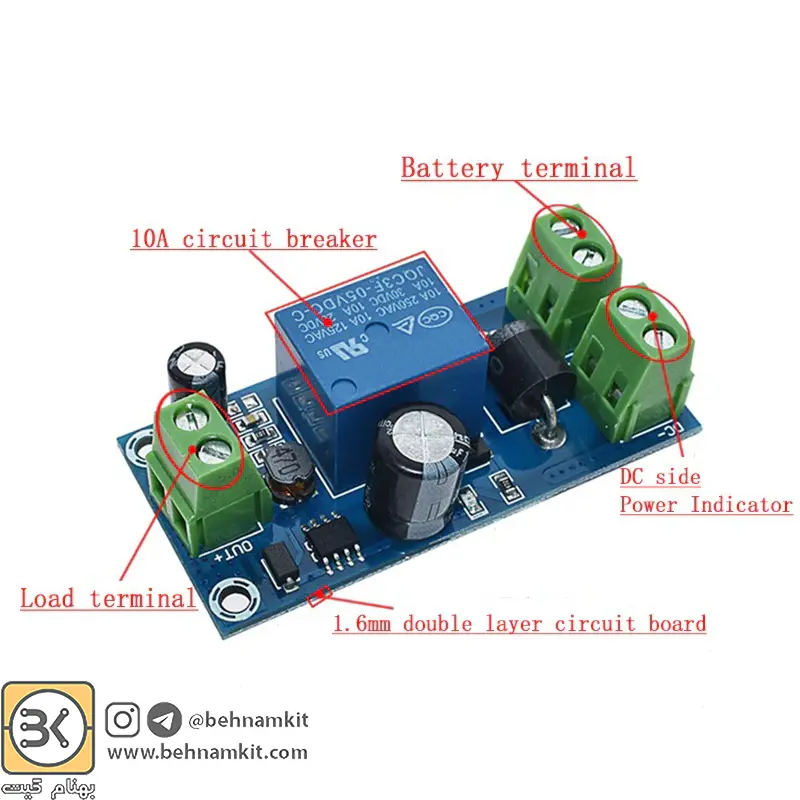

کاربرد ماژول UPS محافظ برق 12 تا 48 ولت مشابه مدارات برق اضطراری UPS است؛ به طوری که همزمان از طریق این ماژول به مصرف کننده آداپتور و باتری متصل است و در هنگام قطع برق به کمک رله 10 آمپری که روی آن قرار دارد، مصرف کننده را از آداپتور جدا کرده و به باتری متصل می‌کند.
نحوه کارکرد ماژول UPS و محافظ برق 12 تا 48 ولت

وقتی انرژی باتری خالی شده یا باتری مشکلی در تامین انرژی دستگاه دارد، این ماژول انرژی مورد نیازش را از طریق منبع تغذیه تامین می‌کند. به علاوه، وقتی در آداپتور انرژی وجود دارد، باتری شارژ خواهد شد.

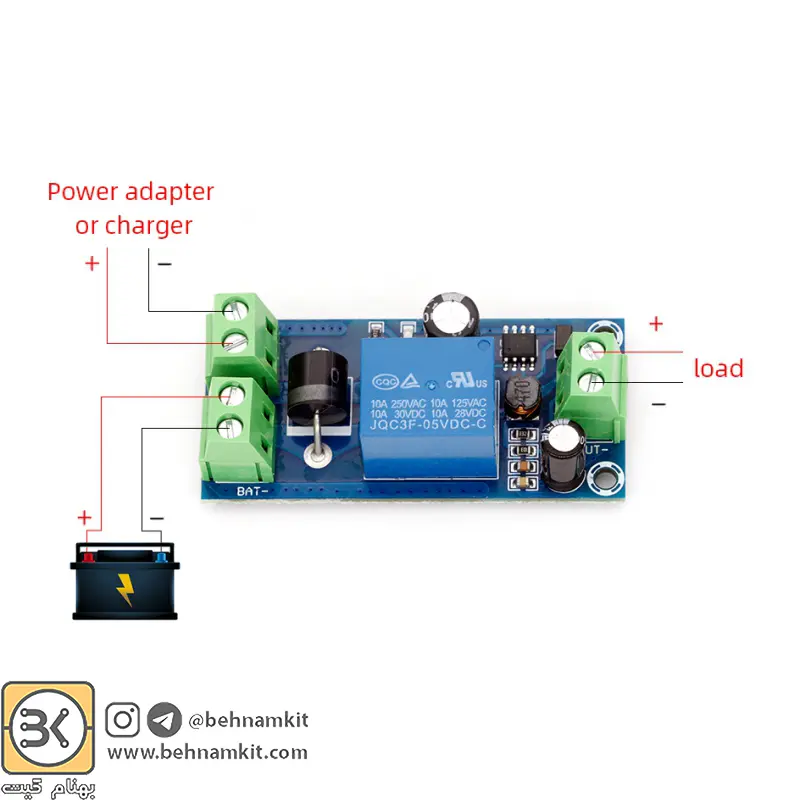

ماژول UPS محافظ برق در هنگام قطع برق و برای مصرف کننده های حیاتی که نباید وقفه ای در عملکردشان رخ دهد کاربرد دارد. باید خاطرنشان کرد که این ماژول فقط مختص مصرف کننده های DC با ولتاژ تغذیه 12 تا 48 ولت مناسب است. برای استفاده از ماژول UPS محافظ برق باید به طور همزمان آدابتور و باتری مناسب مصرف کننده را به آن وصل نمود. و خروجی ماژول را به تغذیه مصرف کننده وصل کنید. در این حالت زمانیکه برق وصل است مصرف کننده از طریق آدابتور تغذیه می شود و زمانیکه برق قطع می شود باتری به طور خودکار وارد مدار می شود و مصرف کننده را تغذیه می کند.

مشخصات

نام محصول: ماژول سوئیچینگ خودکار
مدل: YX850
ولتاژ ورودی: DC5V~48 ولت
جریان بار: 10 آمپر(حداکثر)
قطع کن تخلیه باتری
دمای کار: 85 ~ 25- درجه سانتی گراد
رطوبت کار: 5٪ ~ 95٪ RH
