ماژول MP3 Player / ولتاژ 5 ولت با امپلی فایر

ماژول پلیر صوتی MP3 Player / ولتاژ 5 ولت با امپلي فاير

ماژول پخش صدا GPD2846A از طریق TF card، یک MP3 PLAYER کوچک است که از فایل های صوتی با فرمت MP3، WMA و WAV پشتیبانی می کند. همچنین این ماژول قابلیت پخش رادیو FM را نیز دارد. روی برد این ماژول یک اسلات کارت TF تعبیه شده است که ماژول از طریق آن قادر به پخش فایل های صوتی خواهد بود. همچنین ماژول به واسطه این TF Card قابلیت پشتیبانی از کارت های حافظه را دارد. بنابراین، با استفاده از این ماژول شما می توانید فایل های صوتی خود را در قالب MP3 بر روی کارت حافظه خود ذخیره کرده و سپس توسط این ماژول پخش کنید. همچنین، این ماژول دارای یک آمپلی فایر مونو 2 وات بر روی برد است که توان خروجی 3 وات با ولتاژ تغذیه 5 ولت را ارائه می دهد که برای کار با بلندگوهای 4 تا 16 اهم 3 وات مناسب است. از طریق این آمپلی فایر، می توان صدا را به صورت مستقیم و با کیفیت بالا از بلندگو پخش کرد.

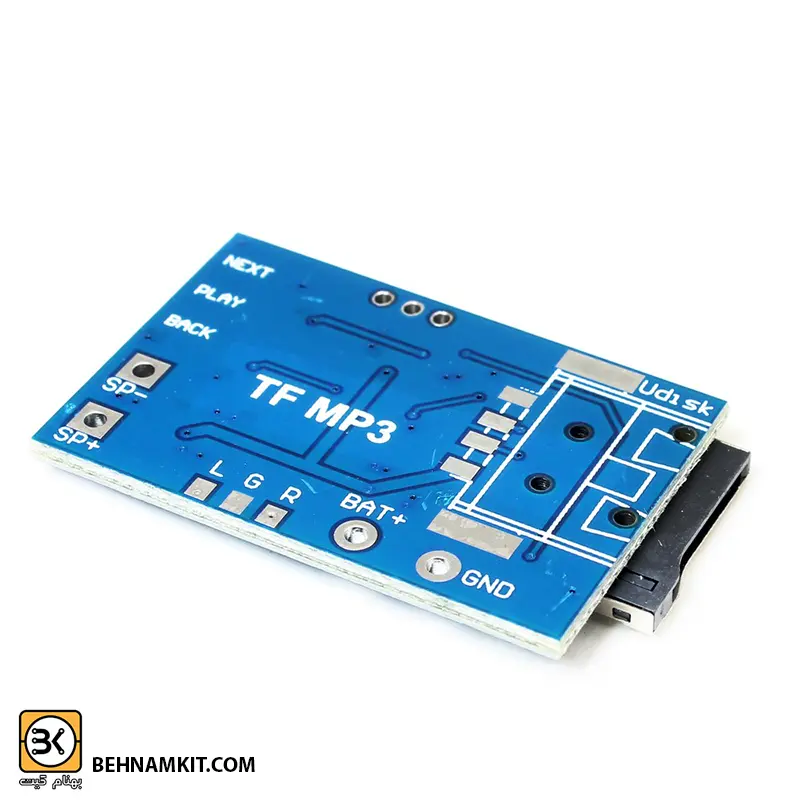

ماژول پخش صدا GPD2846A، مبتنی بر تراشه GPD2846A می باشد. این ماژول به وسیله این تراشه، قابلیت پخش فایل های صوتی از طریق U Disk، TF Card، SD Card ، منابع خارجی صدا (Line In) و رادیو FM را دارد. این ماژول ویژگی هایی مثل قابلیت کنترل زمان پخش، تنظیمات مربوط به حجم صدا، کنترل تعداد فایل های صوتی ذخیره شده در TF Card / SD Card را برای شما فراهم می کند. ماژول پخش صدا GPD2846A، از ورودی های مختلف از جمله پین های ورودی و پروتکل سریال برای کنترل و پخش صدا پشتیبانی می کند . به این معنی که این ماژول می تواند مستقیما از طریق پین های ورودی استفاده شود یا به واسطه رابط سریال به یک میکروکنترلر متصل شود. لازم به ذکر است که این ماژول از درگاه USB پشتیبانی نمی کند و اجازه ی مرتب سازی و انتخاب از لیست فایل های صوتی را به شما نمی دهد. زمانی که یک کارت SD یا TF از طریق اسلات روی برد وارد شود، ماژول GPD2846A، به طور خودکار فایل های MP3 را بارگیری و پخش می کند. همچنین این ماژول از عملکرد کنترل از راه دور از طریق مادون قرمز پشتیبانی نمی کند. ولتاژ تغذیه این ماژول 3.3 الی 5 ولت می باشد که از طریق پدهای GND و +BAT تعبیه شده بر روی برد قابل اعمال است. برای اتصال بلندگو یا اسپیکر به ماژول نیز می توانید از پدهای +SP و -SP موجود بر روی برد استفاده کنید. یک ال ای دی قرمز رنگ نیز روی این ماژول وجود دارد که وقتی فایل های MP3 شروع به پخش می شوند، این ال ای دی شروع به چشمک زدن خواهد کرد. سه تا پد جامپر نیز روی برد قرار گرفته است. اگر این پدها را به ترتیب از بالا به پایین شماره گذاری کنیم، هر یک از آن ها در صورتی که به صورت لحظه ای اتصال کوتاه شوند، یک عملکردی دارند و پدهای 1 و 3 زمانی که برای مدت طولانی تری اتصال کوتاه شوند، عملکرد متفاوتی خواهند داشت که در ادامه به شرح عملکرد هر سه پد خواهیم پرداخت:

• پد شماره 1: دکمه Previous song / -Vol اگر در یک لحظه اتصال کوتاه شود، برای تغییر در لیست پخش به آهنگ قبلی کاربرد دارد و در صورتی که کمی بیشتر در حالت اتصال کوتاه باقی بماند، سبب کاهش صدا می شود.
• پد شماره 2: دکمه Play / Pause که با اتصال کوتاه این جامپر قادر خواهید بود به مکث یا پخش فایل صوتی بپردازید.
• پد شماره 3: دکمه Next Song / +Vol اگر در یک لحظه اتصال کوتاه شود، برای تغییر در لیست پخش به آهنگ بعدی کاربرد دارد و در صورتی که کمی بیشتر در حالت اتصال کوتاه باقی بماند، سبب افزایش صدا می شود.

مهمترین ویژگی‌های ماژول MP3 Player با آمپلی فایر داخلی 2 وات

• دارای با نشانگر LED
• پشتیبانی از پخش فرمت MP3
• پشتیبانی از حالت صوتی USB
• پشتیبانی از 3 نوع تراشه رادیویی FM: RDA5807 ،BK1080 و RTC6207E

مشخصات فنی:

• تراشه پخش کننده صوتی: GPD2846A
• پشتیبانی از فرمت MP3
• قابلیت پخش از رادیو T card / SD card, U disk, FM و منابع خارجی صدا (LineIn)
• دارای تقویت کننده مونو 2 وات
• ولتاژ تغذیه: باتری 3.7 ولت 600 میلی آمپر لیتیومی یا 5 ولت USB
• پشتیبانی از سه نوع تراشه رادیویی FM، شامل RDA5807, BK1080 ,RTC6207E
• عدم پشتیبانی از ریموت کنترل IR
