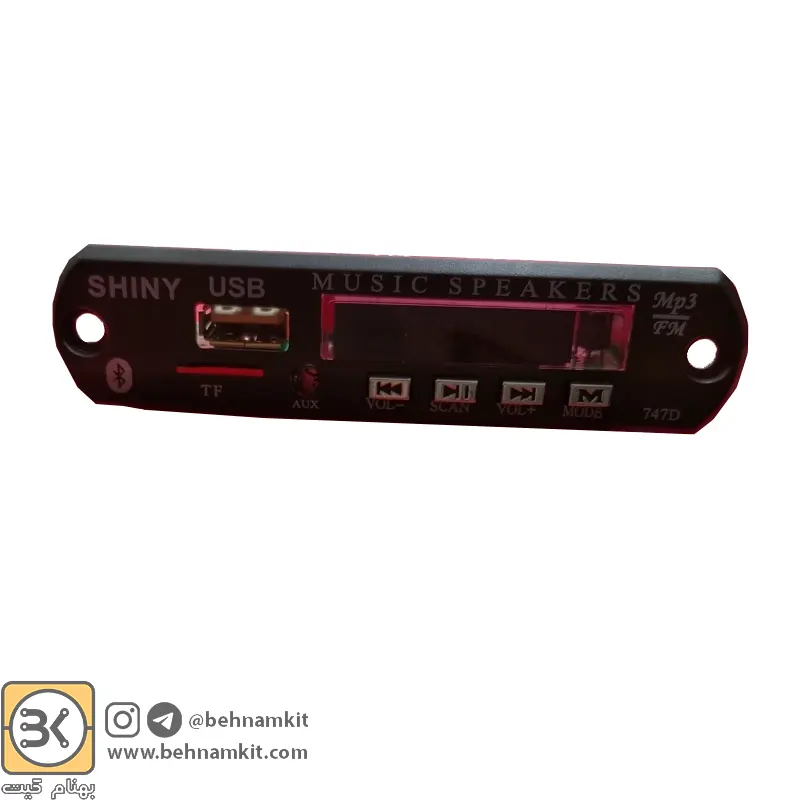

برد اسپیکر فلش خور MP3 Pleyer / برند SHINY

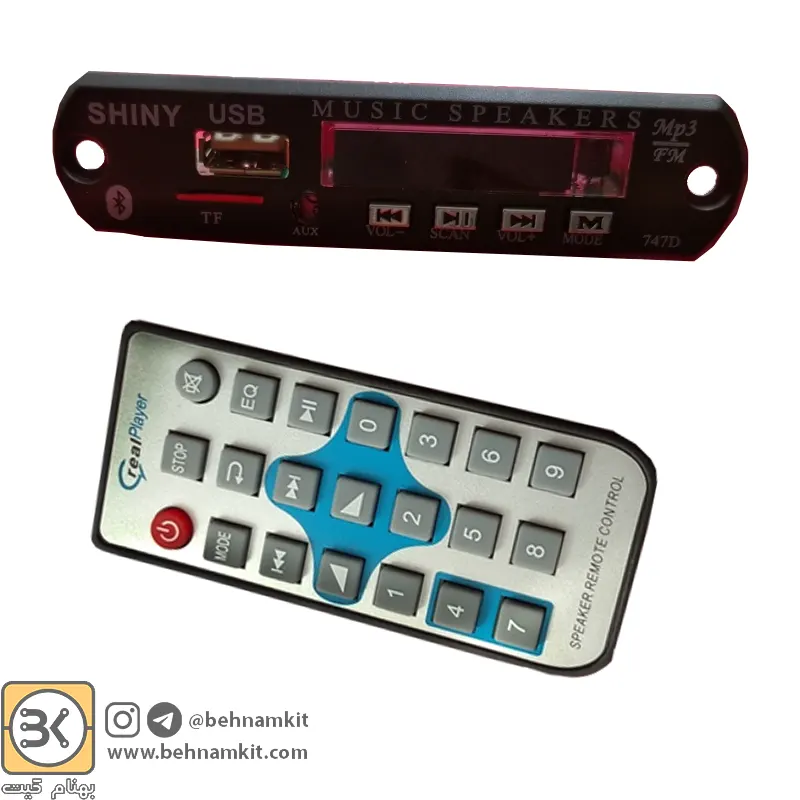

پخش کننده MP3 و رادیو پنلی (پشتیبانی از MicroSD و USB) با ریموت که به آن برد فلش خور خودرویی نیز می گویند.

برد های USB پلیر یکی از پر مصرف ترین و در عین حال ساده ترین برد ها از نظر راه اندازی است. روی این برد ها دو سری کانکتور وجود دارد. یکی از این کانکتور ها 2 پین است. کانکتور 2 پین مربوط به قسمت تغدیه این برد هاست که روی یکی از این دو پایه ها GND نوشته شده است. GND همان منفی بوده و سیم منفی تغذیه را باید به این پایه و سیم مثبت را به پایه دیگر متصل نمود. کانکتور دیگری که در کنار کانکتور تغذیه وجود دارد گاها 3 یا 4 پین است که 3 پین آن شامل خروجی چپ و راست و مشترک است. و در مدل چهار پین آن یکی از پین ها مربوط به آنتن رادیو برد است. در زیر خروجی های صدا LEFT و RIGHT نوشته شده است که این پایه ها را باید به ورودی یک برد آمپلی فایر متصل نمود.

تغذیه برد ام پی تری پلیر 5 الی 12 ولت می باشد . خروجی این برد نیاز به یک مدار آمپلی فایر دارد.

در نصب این برد توجه داشته باشید که اگر ولتاژ بیش از حد تعیین شده به برد متصل کنید و یا بر عکس به آن متصل نمایید برد فورا می سوزد.

کلیه برد ها قبل از ارسال به مشتری تست شده و از سلامت آن اطمینان حاصل می گردد.

مشخصات

• تغذیه  : 5 الی 12 ولت DC
• مجهز به کلید های last song, next song, volume, play / pause, stop
• دارای ریموت کنترل با کاربردهای متنوع و مختلف
• پشتیبانی از MicroSD ،USB
• ابعاد 105×25 میلیمتر
• فاصله جاپیچ ها: 95mm

Specification
* Support USB, TF, FM
* Support USB / TF /FM / LINE switch. MP3 / WMA, WAV lossless music decoding chip.
* Support USB / TF card switch, PREV, NEXT, fast forward, fast rewind, volume, EQ, play / pause, stop, single repeat, mute, shutdown and direct election.
Input  voltage: 5-12V

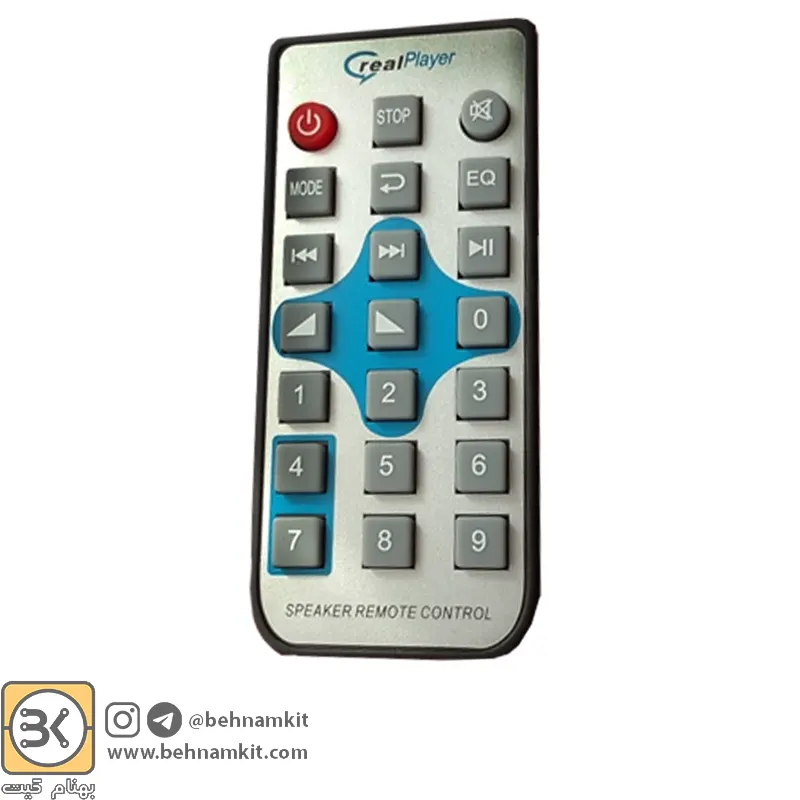

with 21 keys MP3 remote control

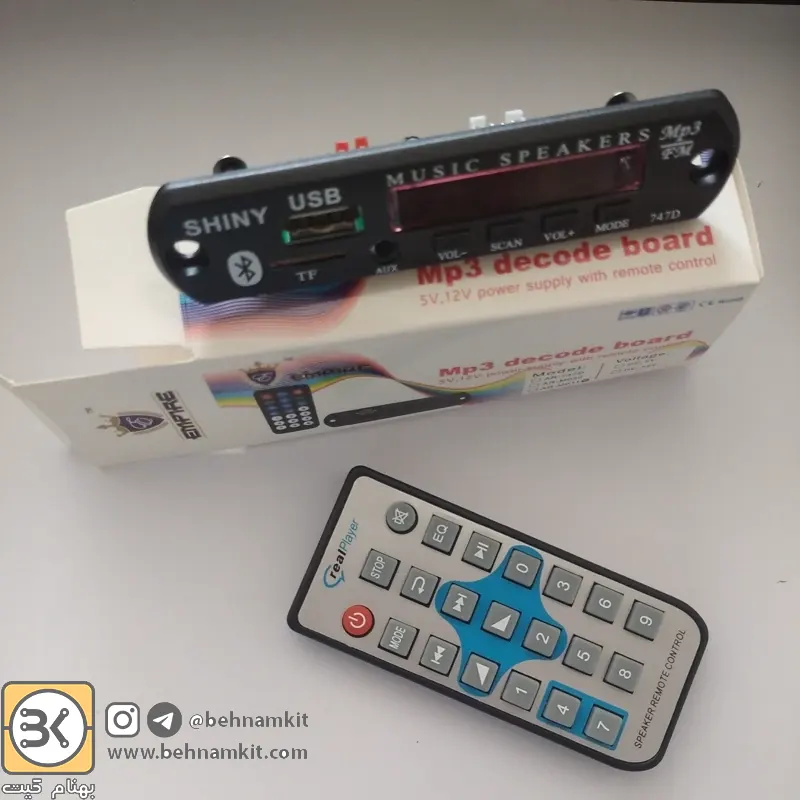

Package include
1 X MP3 Decoder Board
1 x Remote control (Without the Battery, no retail package)
