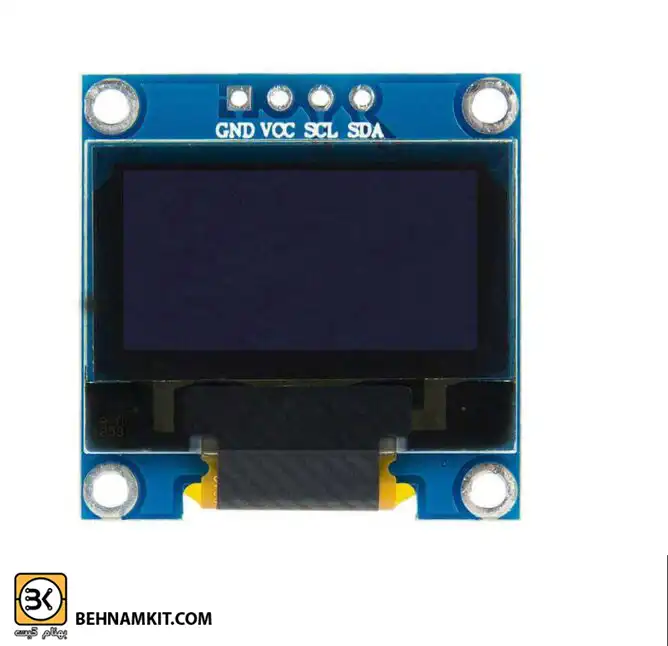

LCD 64*128 0.96 inch with i2c yellow blue

ماژول 0.96 اینچ LCD با رابط I2C زرد آبی

ماژول نمایشگر OLED آبی 0.96 اینچ دارای ارتباط I2C یک نمایشگر بسیار باکیفیت در ابعاد کوچک با تراکم پیکسلی بالا گزینه مناسبی برای انواع پروژه ها می باشد. OLED ها برخلاف دیگر نمایشگرها نیاز به نور پس زمینه نداشته و نور هر پیکسل توسط خود آن پیکسل تامین میشود.

بنابراین، در این نمایشگرها نور پس زمینه وجود ندارد و هر پیکسل با خاموش شدن میتواند مشکی مطلق را به وجود آورد. چیپ درایور این ماژول SSD1306 است که توانایی ارتباط i2c را برای این ماژول فراهم می آورد.ماژول نمایشگر OLED آبی 0.96 اینچ دارای ارتباط I2C در مقایسه با LCD شفاف تر، باریک تر و دارای رزولوشن و کنتراست بالاتری است. از نمایشگر OLED در انواع وسایل هوشمند، ساعت ها، مدیا پلیرها و دیگر وسایل دیجیتالی میتوان استفاده کرد.

مشخصات ماژول نمایشگر OLED آبی 0.96 اینچ دارای ارتباط I2C :

• مدل: نمایشگر تک رنگ
• اندازه: 0.96 اینچ
• نوع صفحه نمایش: OLED
• چیپ درایور: SSD1306
• رزولوشن: 64 * 128 (پیکسل)
• ارتباط ماژول: IIC, 1-GND, 2-VCC, 3-SCL, 4-SDA
• اندازه صفحه نمایش موثر: 10.864 × 21.744 میلی متر
• اندازه ماژول: 27.8 × 27.3 میلی متر
• زاویه دید: بیش از 160 درجه
• دمای کاری: 70 ~ 20- درجه سانتی گراد
• دمای نگهداری: 80 ~ 30- درجه سانتی گراد
• ولتاژ کاری: 3.3 ولت / 5 ولت
• توان مصرفی: با تمام روشنایی حدود 25 میلی آمپر و در حالت خاموش حدود 1.5 میلی آمپر.

ماژول LCD 0.96 اینچ با رابط I2C زرد-آبی یکی از نمایشگرهای محبوب در پروژه‌های الکترونیکی است که به دلیل ابعاد کوچک و قابلیت‌های متنوعش، در بسیاری از پروژه‌ها استفاده می‌شود. این نوع ماژول معمولاً به عنوان نمایشگر برای نمایش اطلاعات مختلف مانند متن، اعداد و گرافیک‌های ساده به کار می‌رود.

▎ویژگی‌ها:

1. نوع نمایشگر: LCD (نمایشگر کریستال مایع)

2. اندازه: 0.96 اینچ

3. رنگ: زرد و آبی (پس‌زمینه آبی و پیکسل‌های زرد)

4. رزولوشن: معمولاً 128×64 پیکسل

5. رابط: I2C (برای اتصال آسان به میکروکنترلرها)

6. نور پس‌زمینه: دارای نور پس‌زمینه برای بهبود دید در شرایط کم‌نور

▎مشخصات:

• ولتاژ عملیاتی: 3.3V تا 5V

• مصرف جریان: حدود 20 میلی‌آمپر

• کنترلر: معمولاً از کنترلر ST7735 یا مشابه استفاده می‌کند

• ابعاد: ابعاد جمع و جور که برای پروژه‌های کوچک مناسب است

▎پین‌ها:

برای اتصال ماژول LCD به میکروکنترلر از پین‌های زیر استفاده می‌شود:

• GND: زمین

• VCC: منبع تغذیه (3.3V یا 5V)

• SDA: خط داده سریال

• SCL: خط ساعت سریال

▎مدار اتصال:

ماژول LCD را به میکروکنترلر خود به صورت زیر متصل کنید:

1. VCC را به منبع تغذیه (3.3V یا 5V) متصل کنید.

2. GND را به زمین متصل کنید.

3. SDA را به پین مربوطه SDA در میکروکنترلر متصل کنید.

4. SCL را به پین مربوطه SCL در میکروکنترلر متصل کنید.

▎کتابخانه‌ها و نمونه کد:

برای استفاده از LCD با آردوینو، می‌توانید از کتابخانه‌هایی مانند Adafruit_GFX و Adafruit_ST7735 استفاده کنید. در اینجا یک مثال ساده برای راه‌اندازی و نمایش متن روی LCD آورده شده است:

1. نصب کتابخانه‌ها: مطمئن شوید که کتابخانه‌های لازم را از طریق مدیر کتابخانه آردوینو نصب کرده‌اید.

2. نمونه کد:
#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_ST7735.h>

// تعریف پین‌ها و ایجاد شیء برای LCD
#define TFT_CS 10
#define TFT_RST 9
#define TFT_DC 8

Adafruit_ST7735 tft = Adafruit_ST7735(TFT_CS, TFT_DC, TFT_RST);

void setup() {
tft.initR(INITR_BLACKTAB); // راه‌اندازی LCD
tft.fillScreen(ST7735_BLACK); // پر کردن صفحه با رنگ سیاه
tft.setTextColor(ST7735_YELLOW); // تنظیم رنگ متن
tft.setTextSize(1); // تنظیم اندازه متن
tft.setCursor(0, 0); // تنظیم موقعیت نشانگر
tft.println(“سلام دنیا!”); // چاپ متن
}

void loop() {
// هیچ کاری در اینجا نیست
}

▎نکات:

• اطمینان حاصل کنید که آدرس I2C درست است؛ برخی از نمایشگرها ممکن است آدرس‌های مختلفی داشته باشند (معمولاً 0x27 یا 0x3F).

• در صورت عدم کارکرد درست نمایشگر، اتصالات و منبع تغذیه را بررسی کنید.

• در صورت وجود، تنظیمات کنتراست و روشنایی را تنظیم کنید.

این ماژول LCD زرد-آبی برای نمایش متن و گرافیک‌های ساده در پروژه‌های الکترونیکی بسیار مناسب است! اگر سوال دیگری دارید یا نیاز به کمک بیشتری دارید، خوشحال می‌شوم که کمک کنم!
