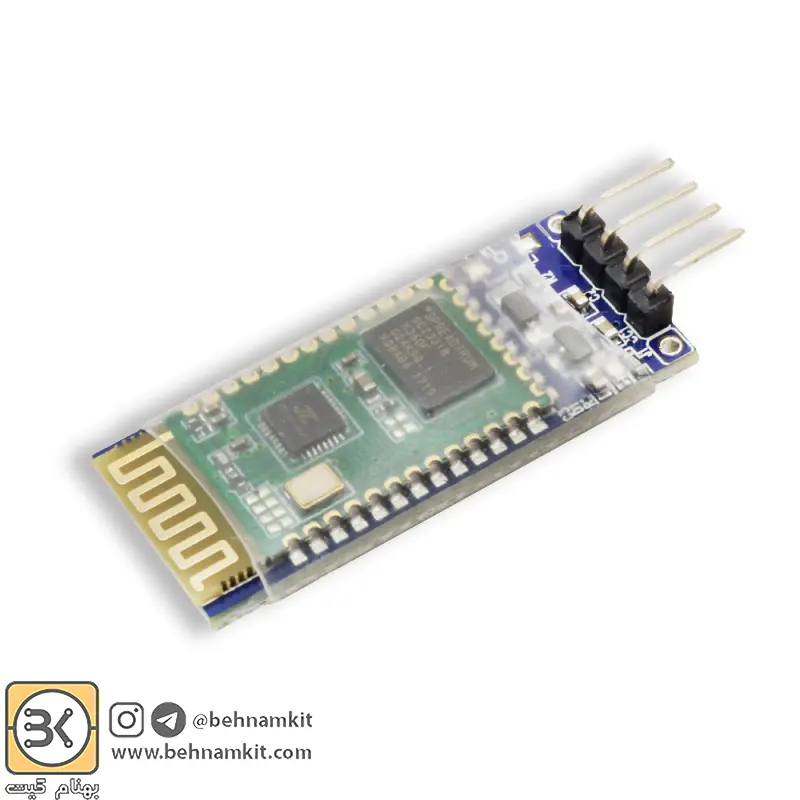

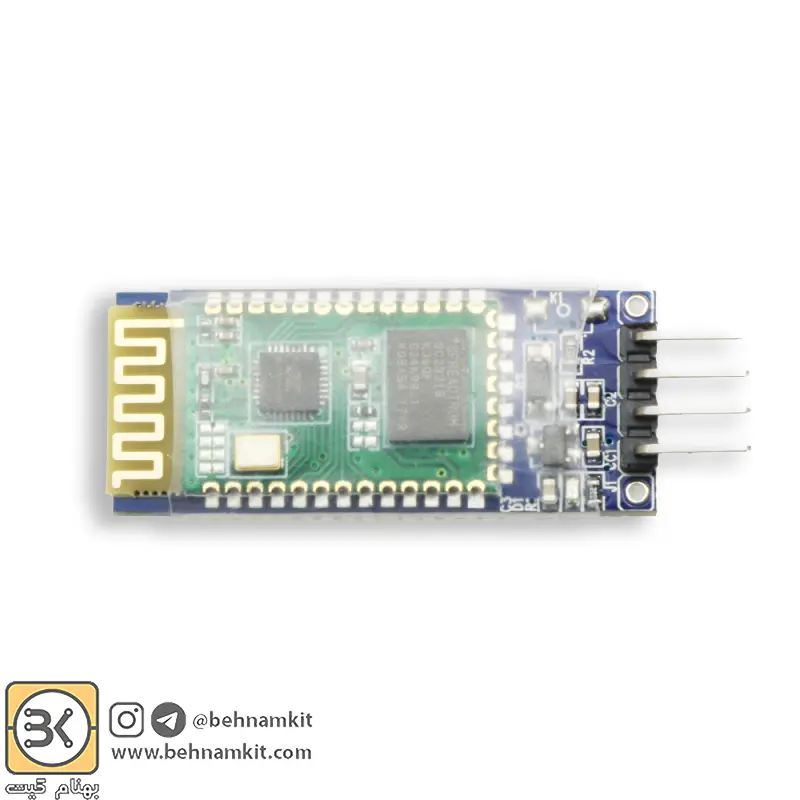

ماژول بلوتوث HC-06 با برد کمکی

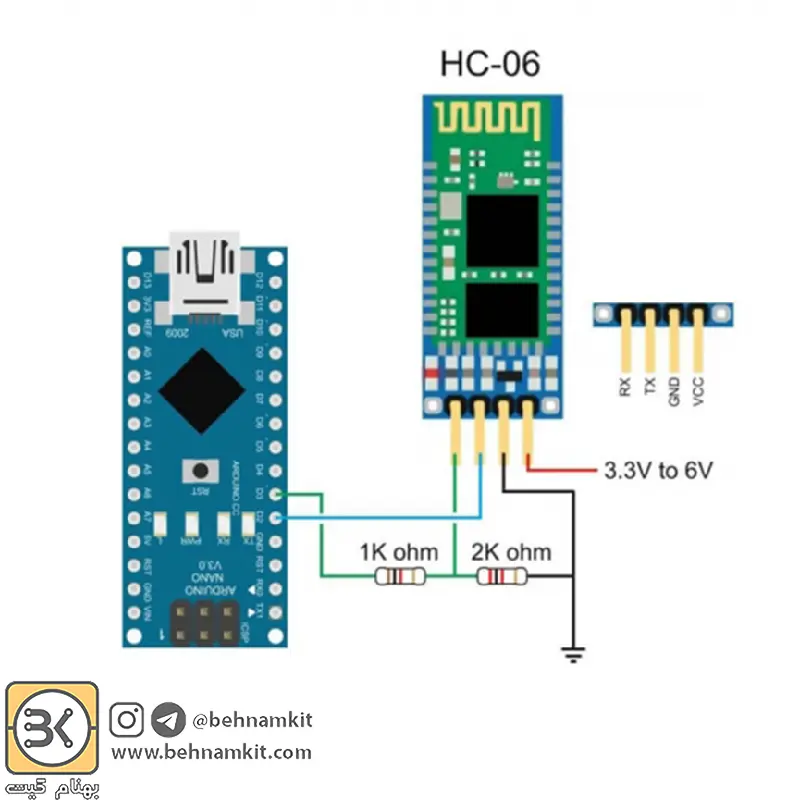

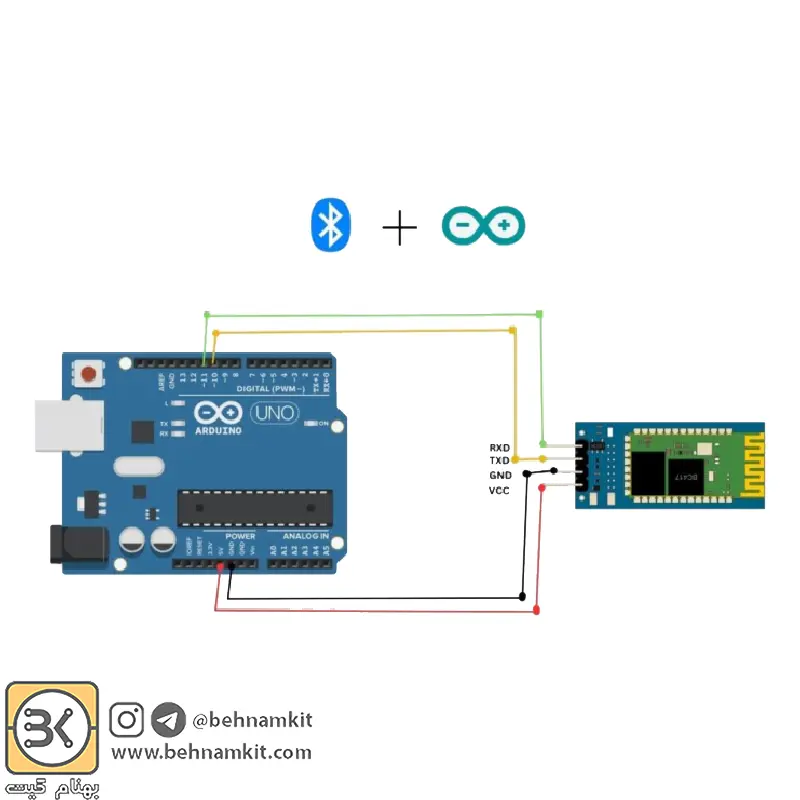

ماژول بلوتوث سریال HC06 همراه با برد کمکی یکی از پرکاربردترین ماژول های بلوتوث است که از طریق ارتباط سریال امکان اتصال به بلوتوث را برای میکروکنترلر فراهم می‌کند. بنابراین می‌توان به کمک آن موتور، سوئیچ یا حتی ربات را با گوشی موبایل کنترل کرد. برخلاف ماژول بلوتوث HC05 که می‌تواند به هر دو صورت slave و master به کار گرفته شود، این ماژول تنها می‌تواند slave باشد. به این معنا که این ماژول نمی‌تواند ارتباط را آغاز کند و به یک master برای ایجاد ارتباط نیاز است. تمام داده‌هایی که از طریق ارتباط سریال دریافت می‌شوند، به‌صورت بی‌سیم توسط ماژول ارسال می‌شوند. از طرف دیگر، داده‌هایی که به‌صورت بی‌سیم از یک master مانند تلفن همراه دریافت می‌شود، از طریق ارتباط سریال فرستاده می‌شوند. ماژول HC-06 دارای شش پایه است که معمولا چهار پایه آن مورد استفاده قرار می‌گیرد. تغذیه این ماژول می‌تواند در بازه 3.6 تا 6 ولت باشد. اما ولتاژ قابل تحمل پایه RXD به جای 5 ولت، 3.3 ولت است. بنابراین، به مدار تقسیم ولتاژ برای تبدیل 5 ولت به 3.3 ولت برای این پایه نیاز است.

مشخصات فنی ماژول بلوتوث سریال HC06 همراه با برد کمکی:

• نسخه بلوتوث: Bluetooth2.0+EDR standard
• ولتاژ تغذیه: 3.6V-6V
• فاصله تشخیص: 10m
• نرخ ارسال: 9600
• حساسیت: <84dBm-
• توان خروجی: <4dBm
• ابعاد 38mm x 16mm :pcb
• ابعاد با پین هدر: 45mm x 16mm
